Por que as elevações e cortes não são criados ao colocar marcadores de elevação e corte

Descrição do problema

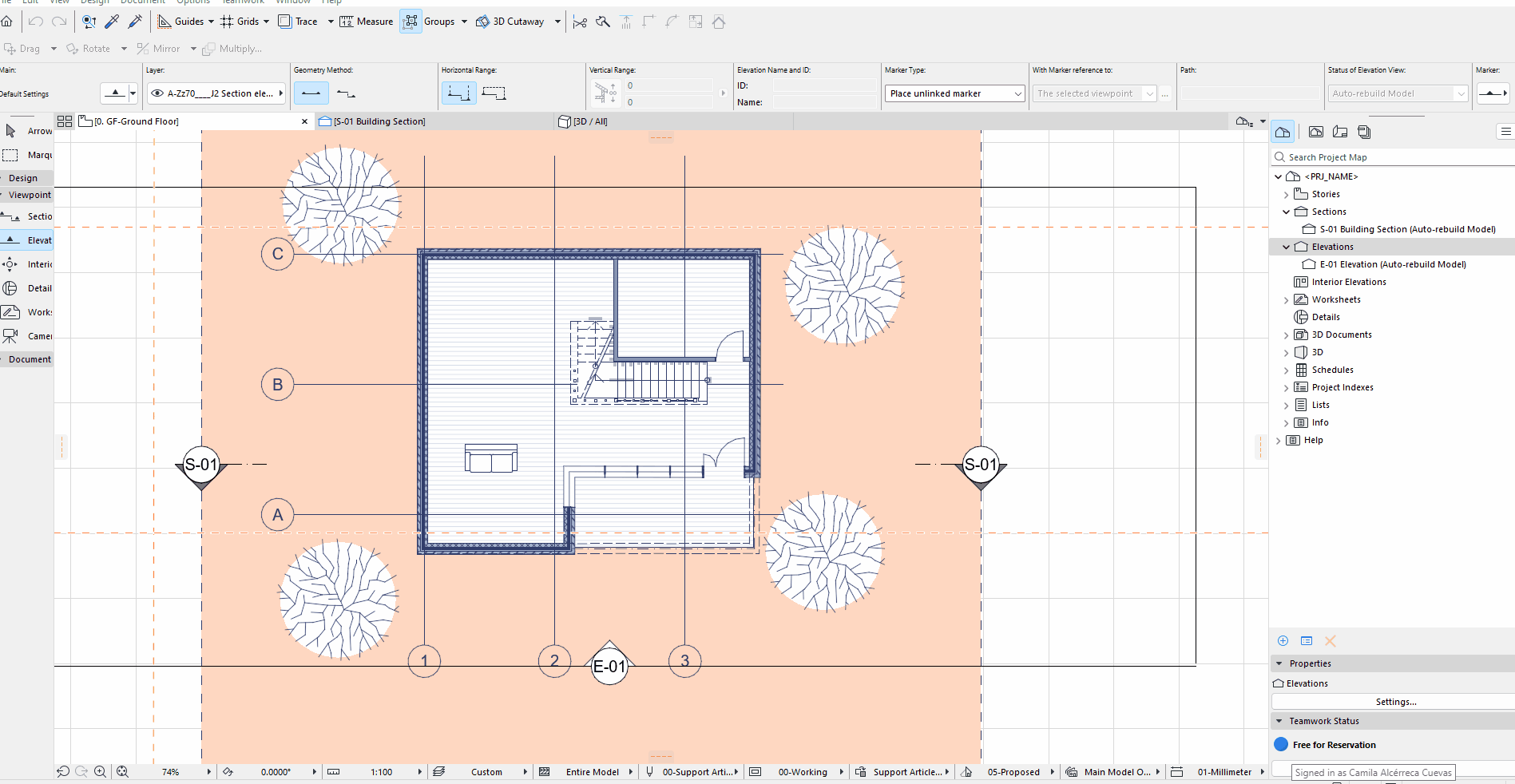

Você tenta criar uma elevação ou corte a partir do seu modelo usando a ferramenta correspondente no Archicad, mas o ponto de vista não é criado após colocar o marcador.

Solução

O problema ocorre porque as definições da ferramenta de elevação/corte estão configuradas para Colocar marcador não vinculado ou Colocar marcador vinculado em vez de Criar Novo Ponto de Vista. Por padrão, o software permite criar elevações vinculando-as a pontos de vista existentes ou criando novos pontos de vista. Se a configuração não estiver correta, o ponto de vista não será gerado ao colocar um marcador.

Para resolver este problema, siga estas etapas:

1. Ative a ferramenta de Elevação/Corte na caixa de ferramentas e abra sua caixa de diálogo Definições:
   • Você pode abrir a caixa de diálogo de definições clicando duas vezes na Elevação/Corte ferramenta na Caixa de Ferramentas
   • Ou clicando em seu ícone na caixa de informações.
   • Ou usando o atalho de teclado Ctrl/Cmd + T.
2. Alterar o marcador de elevação/corte:
   • Na caixa de diálogo Definições de Elevação, certifique-se de que a opção Criar novo ponto de vista de elevação/corte esteja selecionada em vez de Colocar marcador não vinculado ou Colocar marcador vinculado.
   • Clique em OK para salvar as alterações.
3. Criar elevação:

•

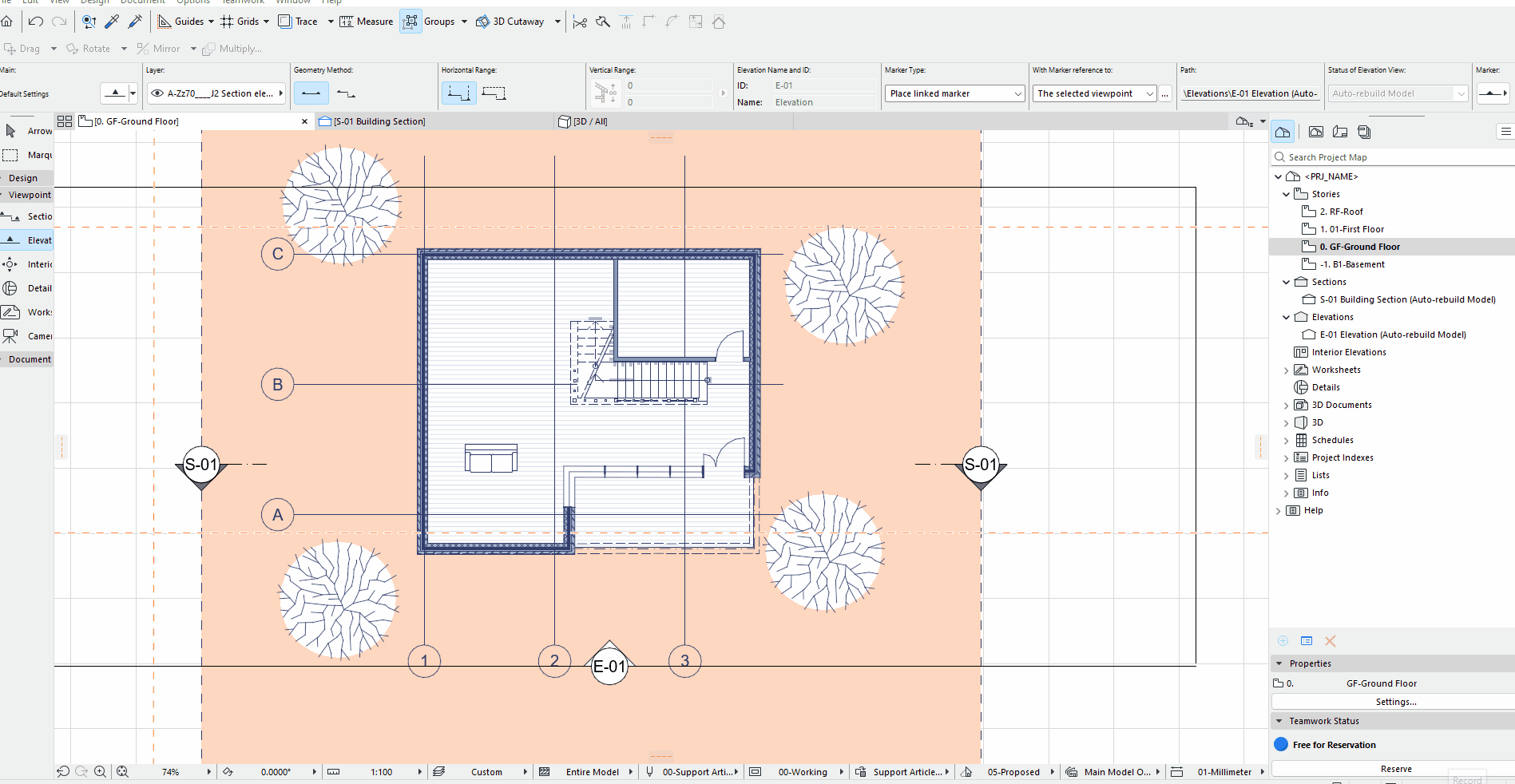

  • Use a ferramenta Elevação para colocar um marcador em seu projeto.
  • Isso deve agora criar um novo ponto de vista associado à elevação.

Se você já colocou marcadores de elevação/corte que foram definidos como não vinculados:

1. Apague os marcadores não vinculados existentes.
2. Altere as definições da ferramenta de Ponto de Vista de Elevação/Corte conforme descrito acima.
3. Coloque novos marcadores para criar os pontos de vista com as configurações corretas.

Observe que você não pode converter um marcador não vinculado em um marcador de origem. Você deve criar um novo com as configurações adequadas.
