Por que a hachura vectorial de novos elementos não aparece na elevação?

Descrição do problema

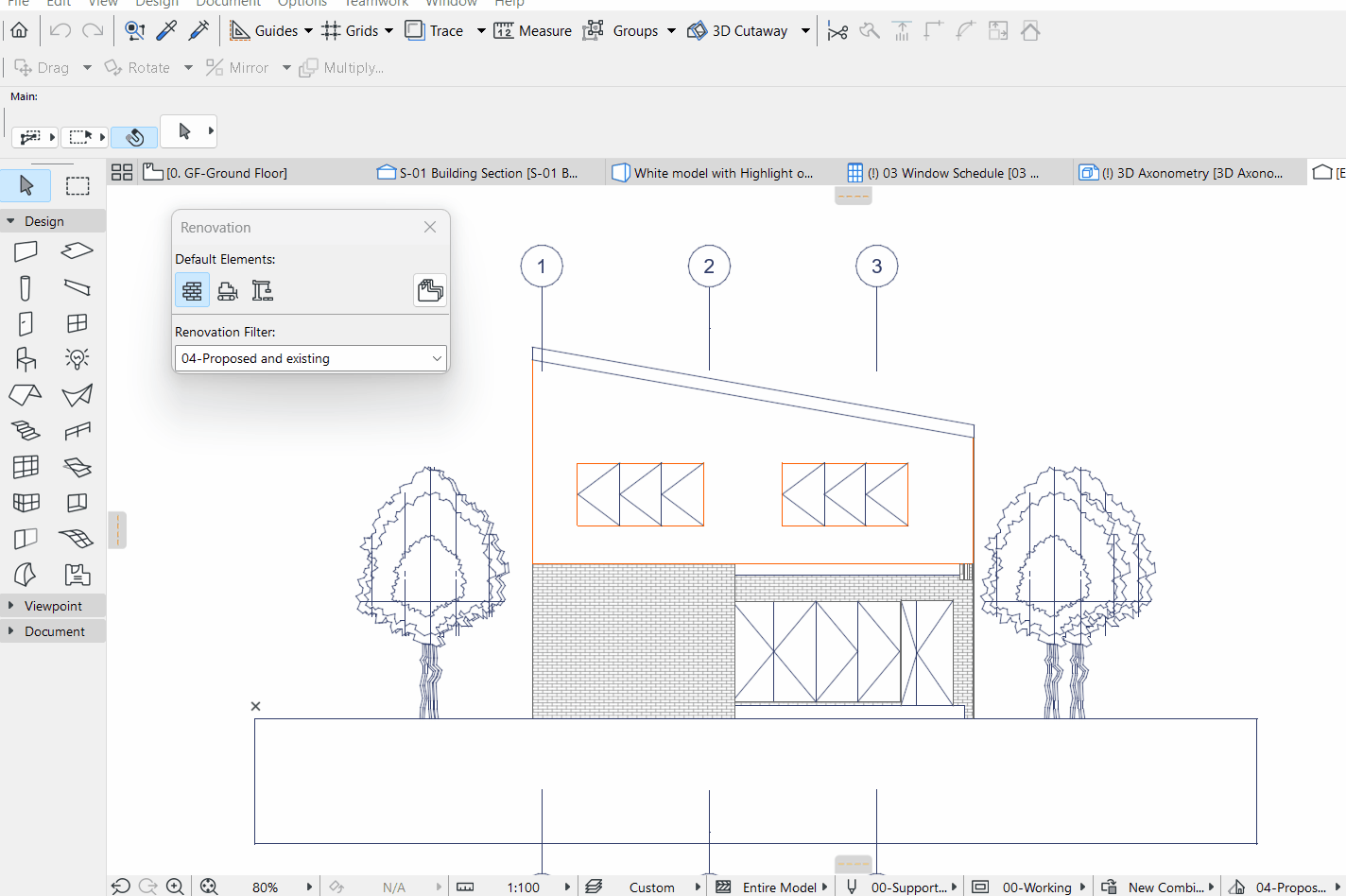

Você configurou um Filtro de Renovação para suas vistas de Elevação ou Corte , nas quais os elementos com o estado de renovação 'Novo' estão definidos como 'Sobrepor' para que sejam destacados em uma cor diferente. Embora as tramas de superfície/hachura vectorial estejam ativas para elementos em vista, em Definições de Elevação/Corte >  Aparência do Modelo, esses elementos aparecem com uma trama transparente e um contorno em uma cor destacada.

Solução

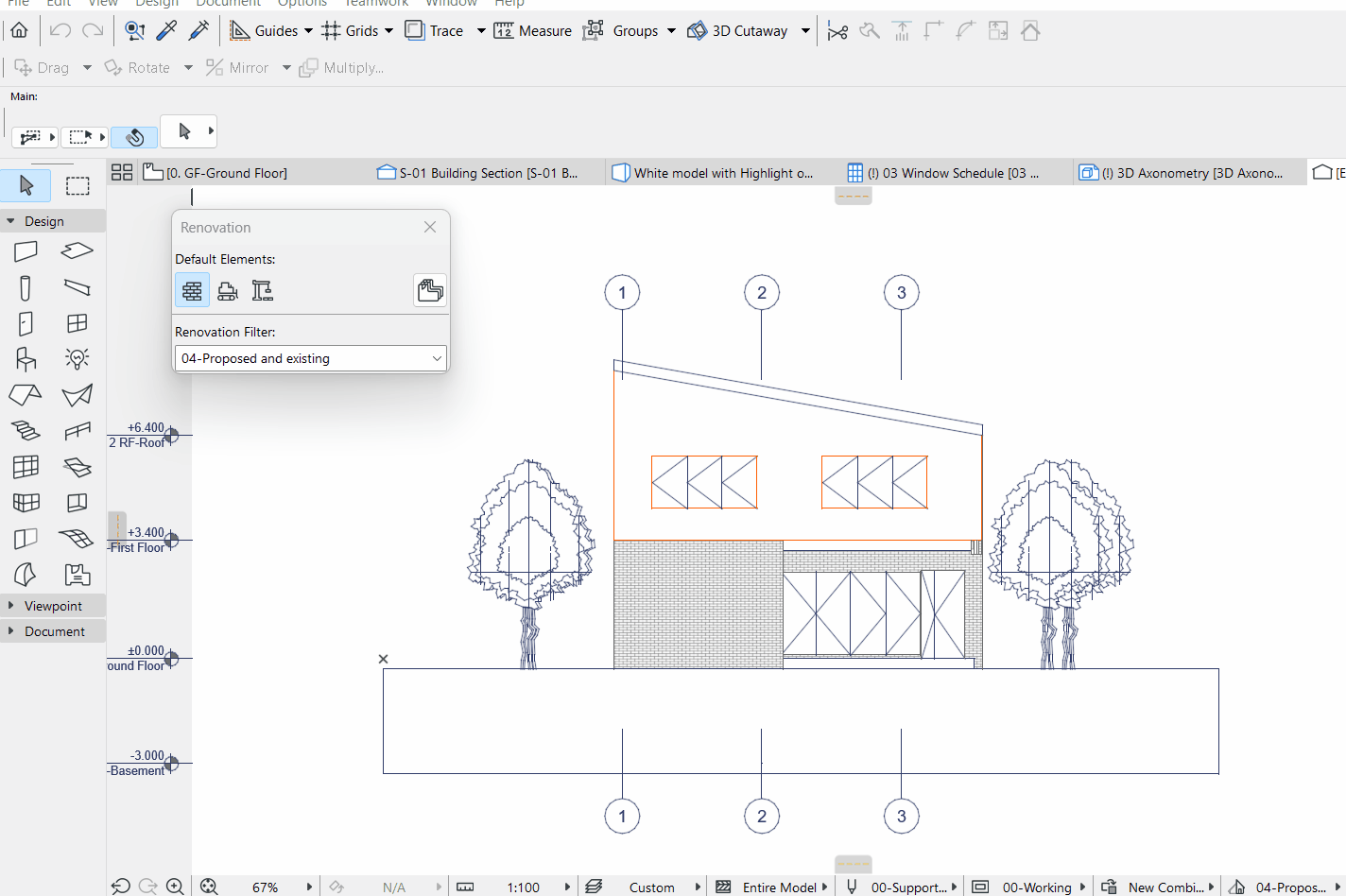

Este problema é causado pelas Regras de Sobreposição Gráfica do Filtro de Renovação, que, por padrão no Template do Archicad, alteram a superfície dos elementos novos para Vidro quando a sobreposição é aplicada. Para alterar isso, siga estas etapas:

1. Abra a caixa de diálogo Opções de Filtro de Renovação.
   • Via Documentação > Renovação > Opções de Filtro de Renovação...
   • ou clicando no ícone do Filtro de Renovação na Barra de Opções Rápidas.
2. Na seção 'Definições de Filtro', verifique se 'Elementos Novos' está definido como Sobrepor.
3. Se a sobreposição estiver ativa, clique em Regras de Sobreposição Gráfica...
4. Identifique a regra que altera a superfície para Vidro.
5. Desative esta regra ou altere a configuração de superfície para um material não transparente.
6. Clique em OK para aplicar as alterações.
