Descrição do problema

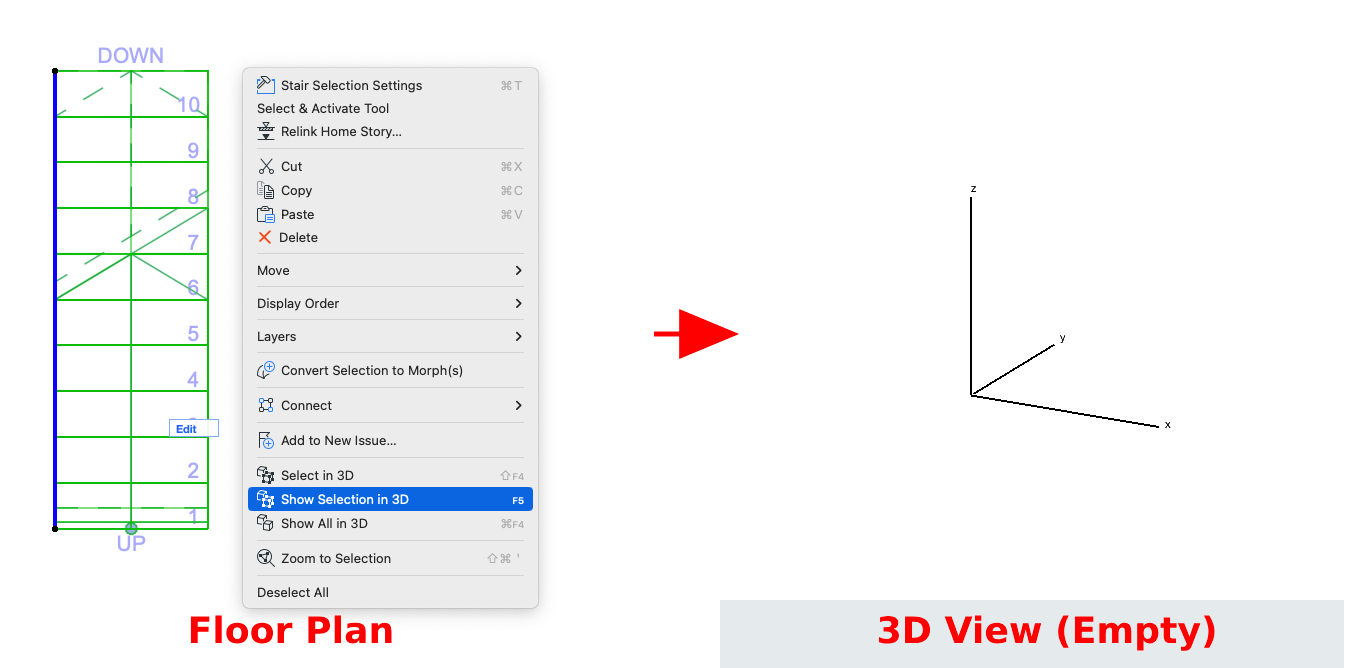

Você modelou uma escada na Visualização de Planta, mas ela não está visível em 3D. Não há cortes 3D ativos, então o que poderia estar causando este problema?
Solução
Por padrão, uma escada no Archicad consiste em diferentes componentes: Estrutura e Acabamento. Se as opções Estrutura e Acabamento estiverem desmarcadas, a escada não estará visível em 3D, mesmo que ela exista no modelo.
Na visualização de Planta, selecione as escadas e então acesse Definições de Seleção de Escadas.

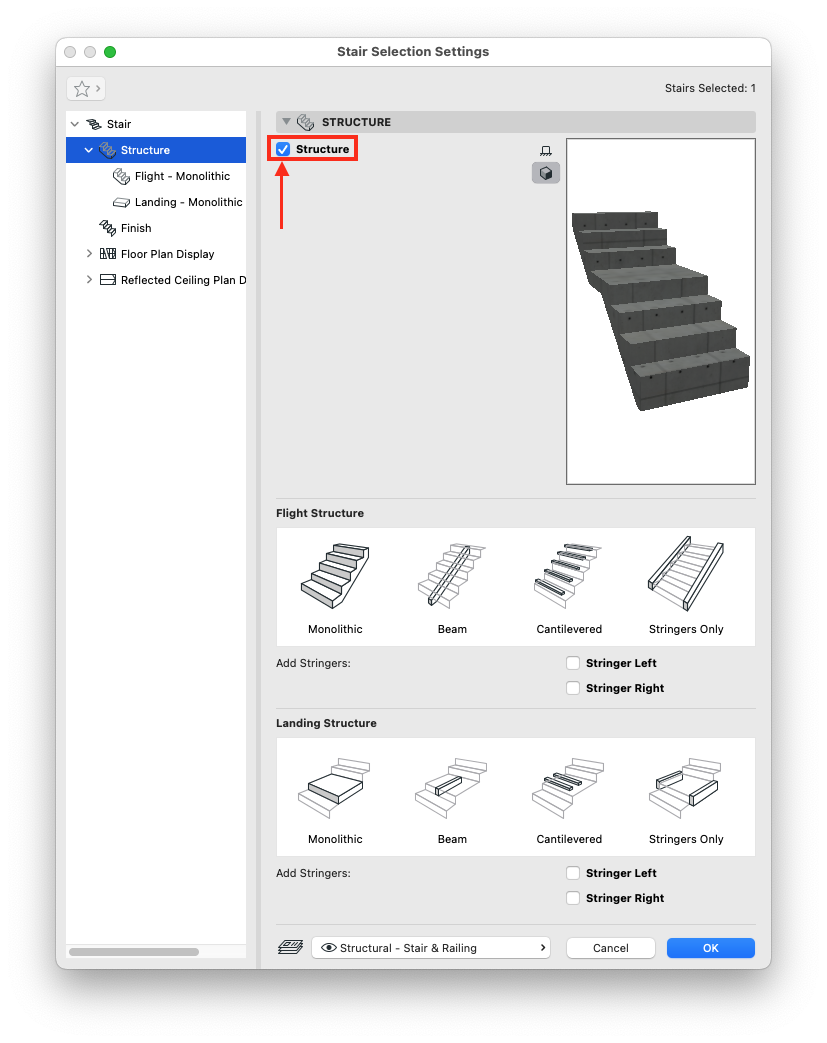

Na guia Estrutura, marque a opção Estrutura.

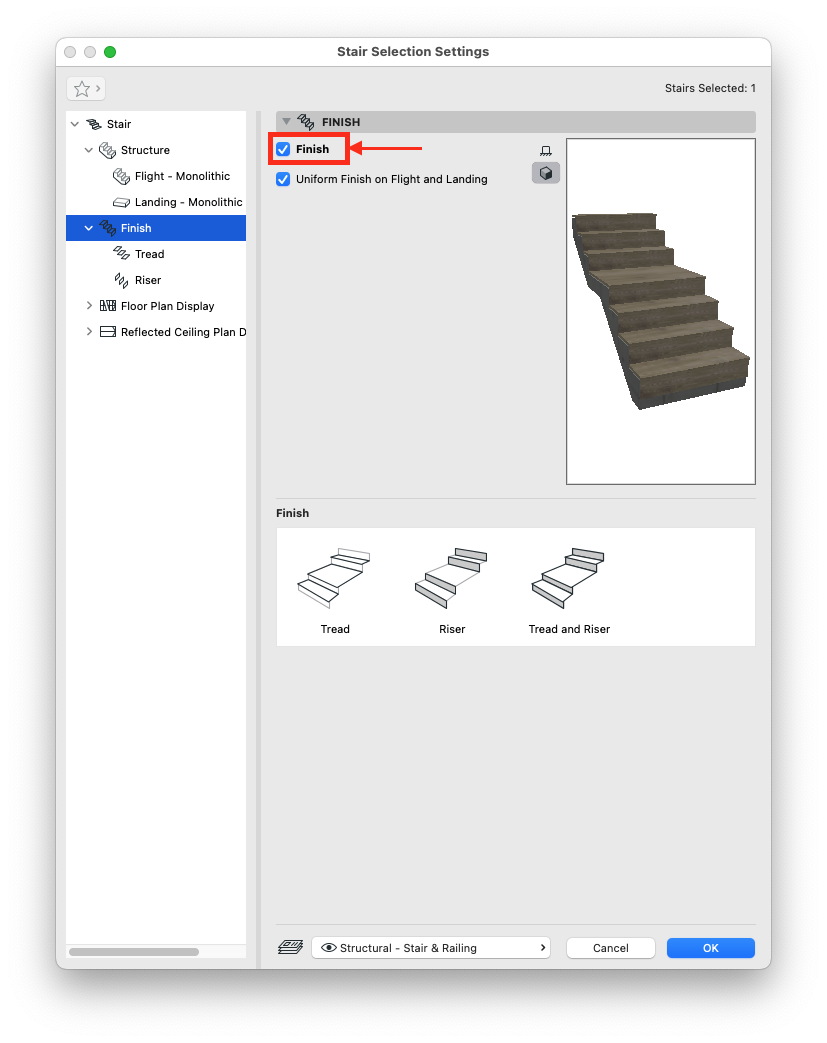

Na Guia Acabamento, ative a opção Acabamento . Clique em OK para confirmar.
Outros pontos a observar
Na maioria dos casos, escadas em falta em 3D devem-se às configurações de Estrutura e Acabamento desmarcadas. No entanto, se o problema persistir, verificar a Visibilidade do Vegetal, Opções de Visualização do Modelo, Sobreposições Gráficas e Opções de Projeto pode ajudar a descartar outras causas relacionadas à exibição.
- Visibilidade da Camada: Certifique-se de que a escada está atribuída a uma camada visível. Se a camada estiver oculta, a escada não aparecerá em 3D.
- Opções de Visualização do Modelo: Algumas configurações podem simplificar ou ocultar componentes da escada. Verifique se uma Opção de Visualização do Modelo ativa está afetando a visibilidade.
- Sobreposições Gráficas: Certas sobreposições podem fazer os elementos aparecerem transparentes ou invisíveis. Desative temporariamente as sobreposições ativas para verificar.
- Opções de Projeto: Certifique-se de que a opção de projeto atual usada no 3D inclui as escadas.
Dica: Para etapas detalhadas sobre como corrigir as outras possíveis causas deste problema, leia este artigo sobre Elementos Em falta no Archicad.
