Descrição do problema

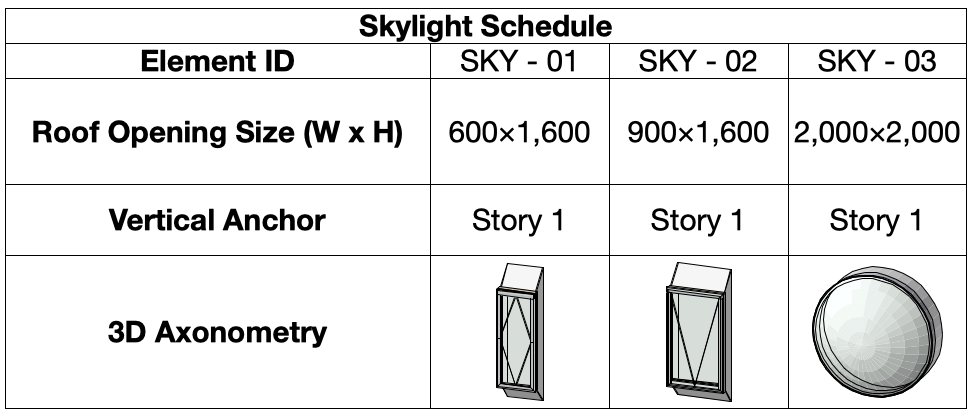

O projeto em que estou trabalhando precisa de um mapa separado para clarabóias. Como posso listar as clarabóias corretamente?
Solução
Precisamos aplicar critérios adequados que distingam as clarabóias de outros elementos semelhantes, como janelas e aberturas.
Veja a seguir um guia passo a passo para listar clarabóias com eficiência no Archicad:
1. Entenda os critérios de separação
As clarabóias criadas com a ferramenta Claraboia são uma categoria de elemento distinta no Archicad. No entanto, observe que, para objetos de claraboia personalizados, serão necessários critérios adicionais nas Definições de Esquema:
Tipo de Elemento
A maneira mais simples de separar as clarabóias é pelo tipo de elemento.Classificação do Archicad
O Archicad inclui uma classificação de Claraboia pré-definida em seu sistema de classificação padrão. Classifique as clarabóias personalizadas com essa classificação para isolá-las corretamente no mapa.ID do Elemento
Se nenhum dos critérios acima funcionar, considere usar o ID do Elemento. Atribua IDs exclusivos às clarabóias, garantindo que sejam diferentes dos IDs das janelas ou de outros elementos.

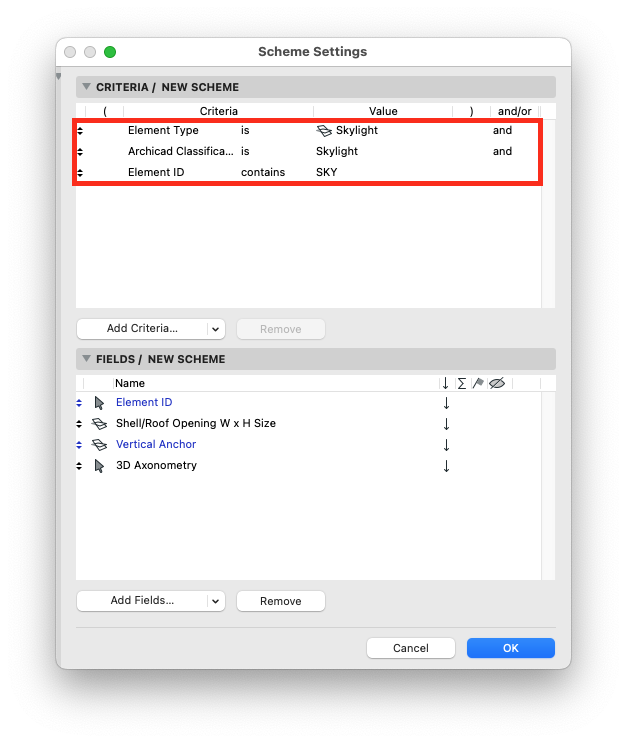

2. Configure as Definições de Esquema do mapa
Crie um novo mapa.
Nas Definições de Esquema, adicione um ou mais dos critérios escolhidos:
Para o Tipo de Elemento, especifique Claraboia.
Para a Classificação, defina-a como Claraboia no sistema de classificação do Archicad.
Para o ID do Elemento, insira os IDs exclusivos atribuídos às suas clarabóias.
Personalize os campos do esquema para listar detalhes como tamanho, material ou orientação, dependendo das exigências do projeto.
3. Verifique o mapa
Verifique o mapa para garantir que todas as clarabóias estejam incluídas e que nenhum elemento não relacionado apareça. Ajuste os critérios ou as definições de classificação, se necessário.
