Descrição do problema

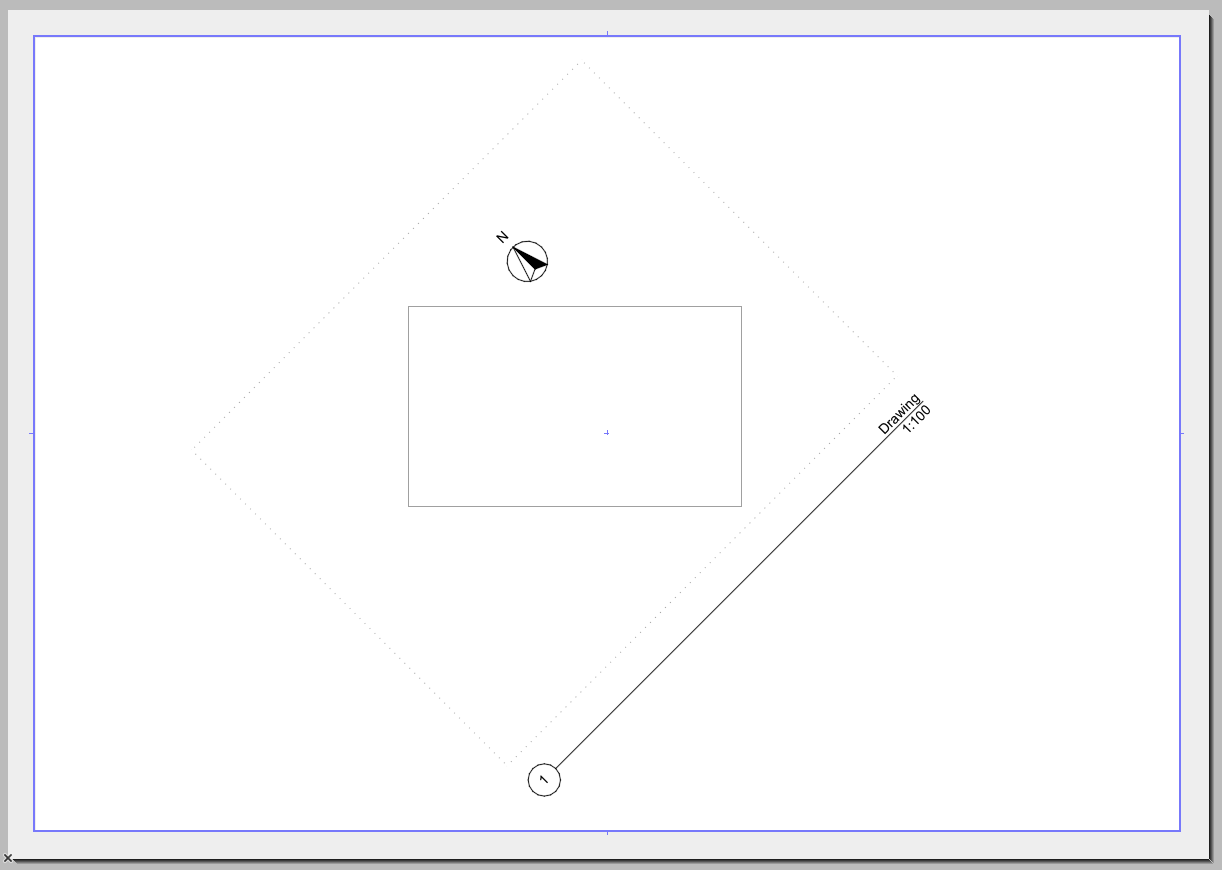

Ao rotacionar a planta de um projeto em uma folha de leiaute, o título do desenho também rotaciona, o que normalmente é indesejável. Este artigo detalha como rotacionar a orientação do desenho para fins de documentação mantendo o título do desenho horizontal no Archicad.
Solução
A maneira correta de rotacionar um desenho sem afetar o Título Desenho é ajustar a orientação no nível do Mapa de Vistas, em vez de rotacioná-lo diretamente depois de colocado no leiaute. Siga estes passos:

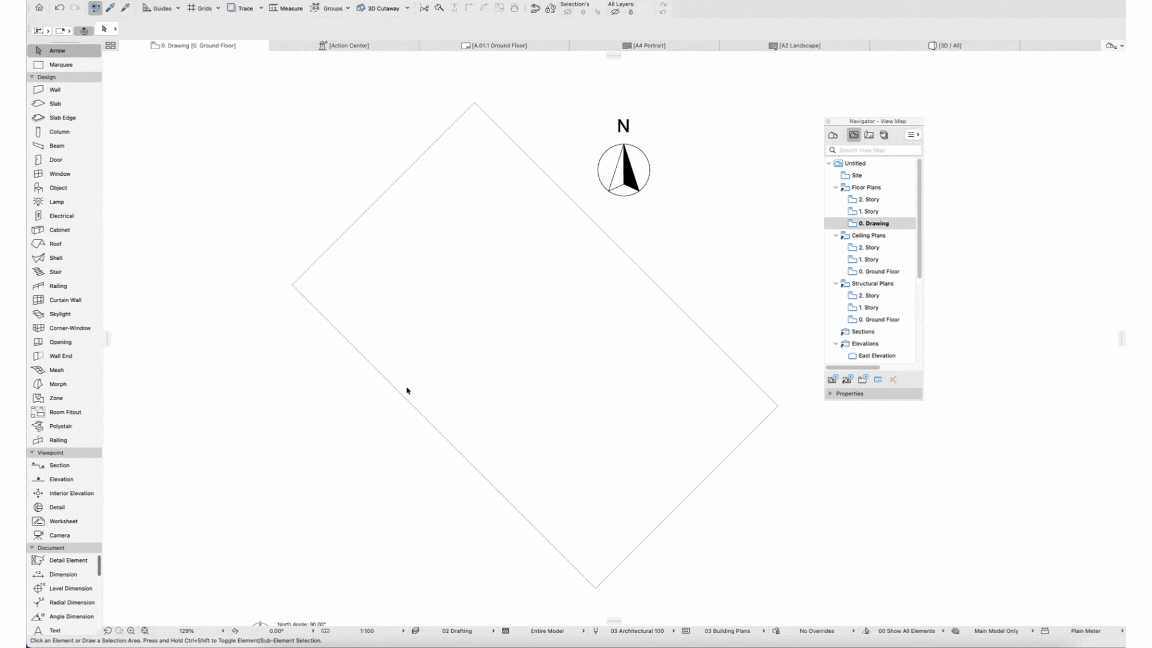

- Abra a Visualização de Planta do projeto.

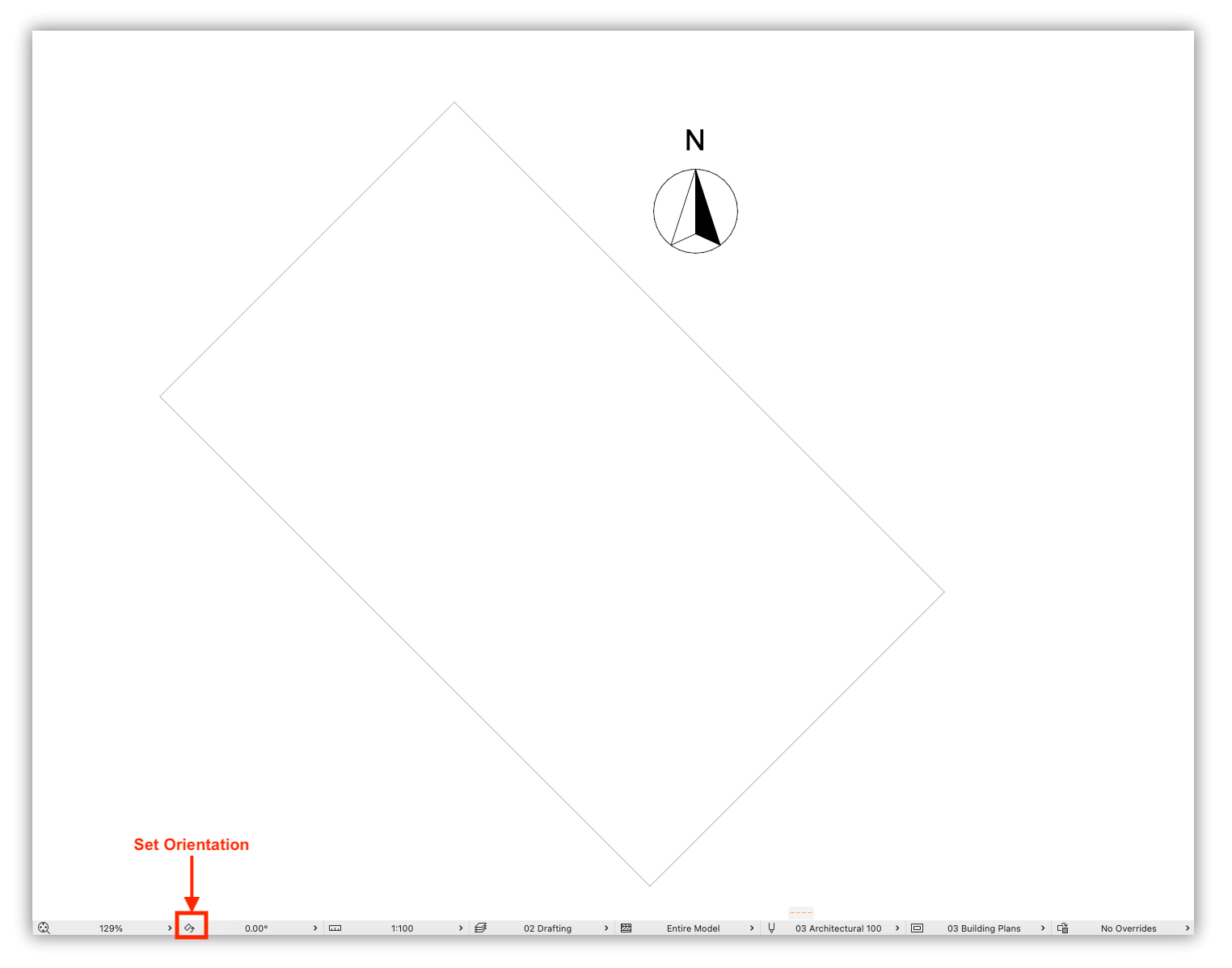

- Na Barra de Opções Rápidas, acesse Definir Orientação. Oriente a planta na rotação desejada.
- Depois que a planta for rotacionada, acesse o Mapa de Vistas na aba do Navegador.
- Selecione a Visualização, clique com o botão direito e escolha Definições de Vista.

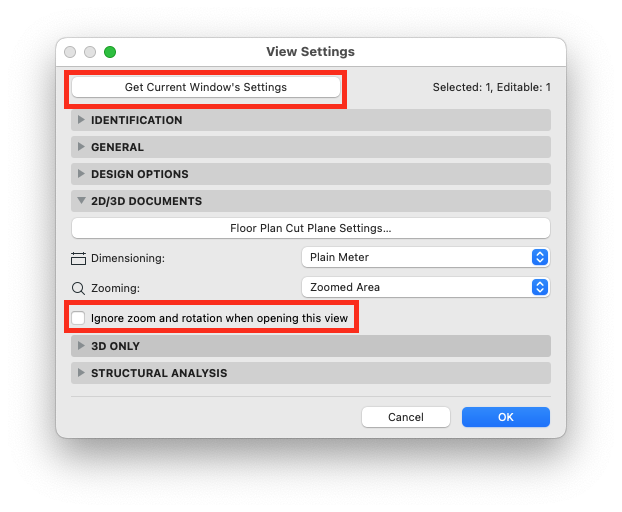

- Nas Definições de Vista, na parte superior, selecione Obter Definições da Janela Atual.
- Na aba 2D/3D Documentos, desmarque a opção Ignorar zoom e rotação quando abrir esta vista.
- Clique em OK para salvar.

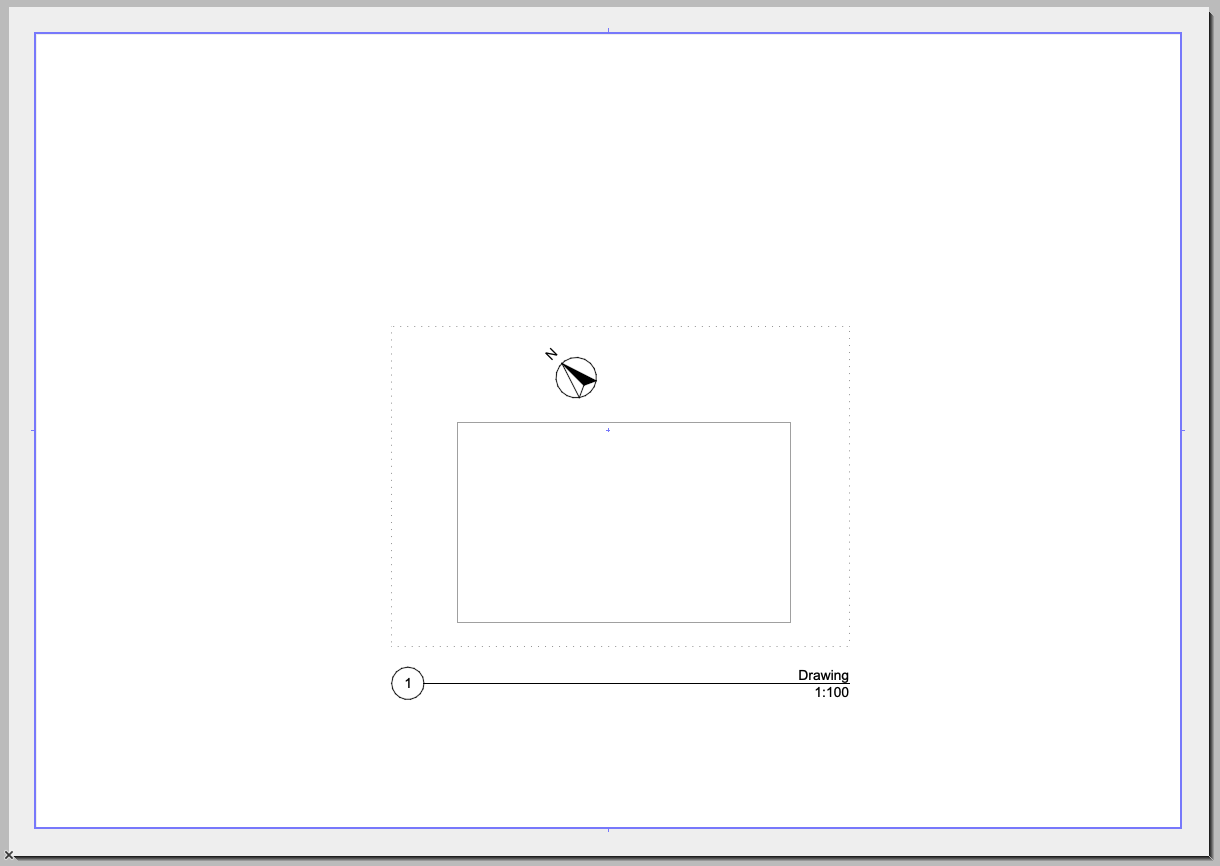

8. É assim que a sua Visualização ficará quando colocada no leiaute:
