Descrição do problema
Você modelou uma cerca/guarda-corpo de contorno com a ferramenta Guarda-Corpo. Nas vistas de planta, ele está sendo exibido como uma projeção detalhada. Este artigo explica como exibir guarda-corpos como uma linha simples para obter uma vista de planta mais clara e simplificada.
Solução
Por padrão, o tipo de exibição dos Guarda-Corpos é controlado nas Opções de Visualização do Modelo. No entanto, você também pode controlá-lo individualmente nas Definições de Seleção do Guarda-Corpo.
Para fazer isso:
- Abra as Definições de seleção do Guarda-Corpo.

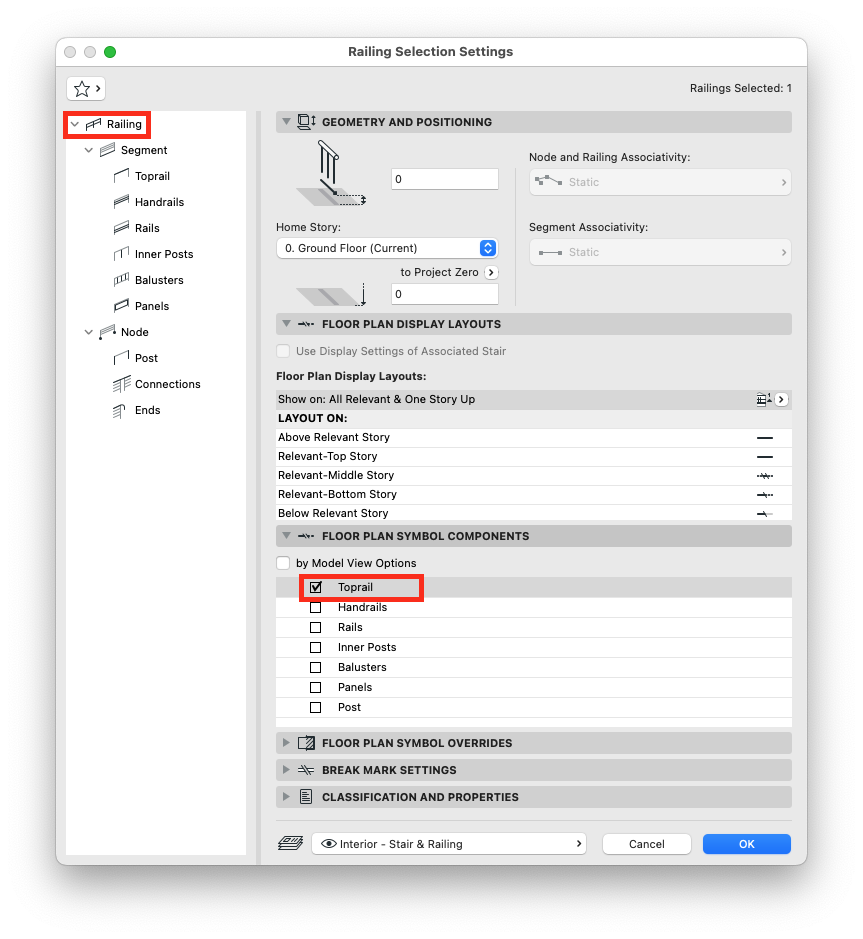

- Acesse Guarda-Corpo > Componentes do Símbolo em Planta:
- desative o controle pelas Opções de Visualização do Modelo.
- Deixe apenas a caixa de Barra Superior ativa.

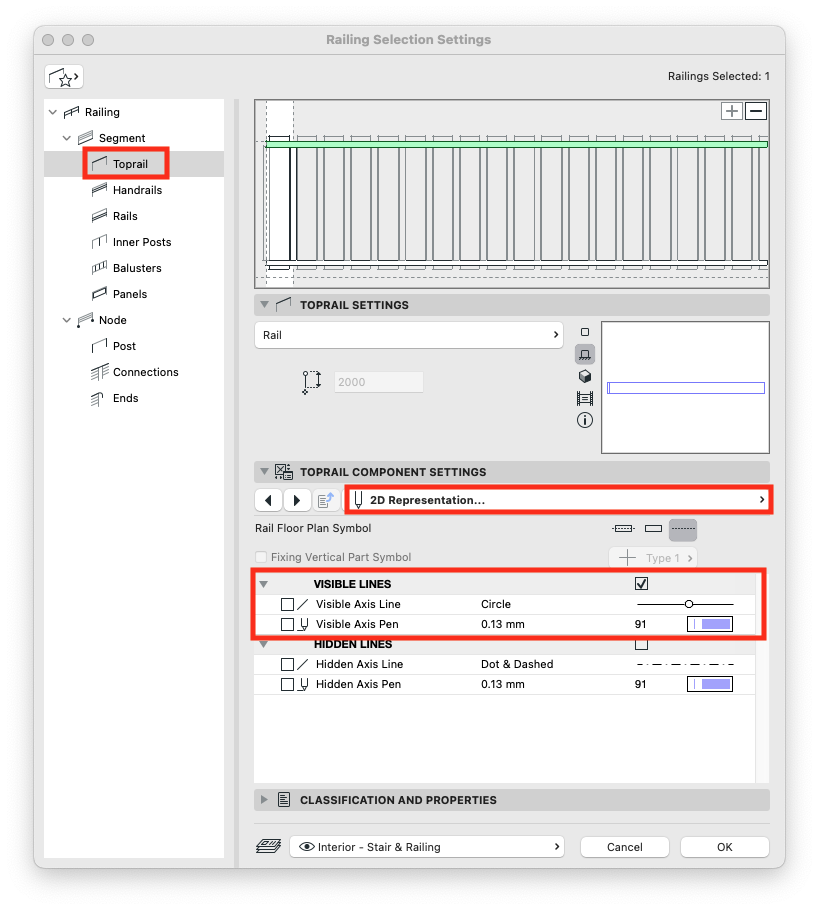

- Agora acesse Barra Superior > Definições do Componente Barra Superior > Representação 2D…:
- Defina o Símbolo em Planta da Barra como Apenas Eixo.
- Ative Linhas Visíveis.
- Altere a Linha do Eixo Visível para o tipo de linhas de sua preferência.
- Clique em OK para salvar.
