Descrição do problema

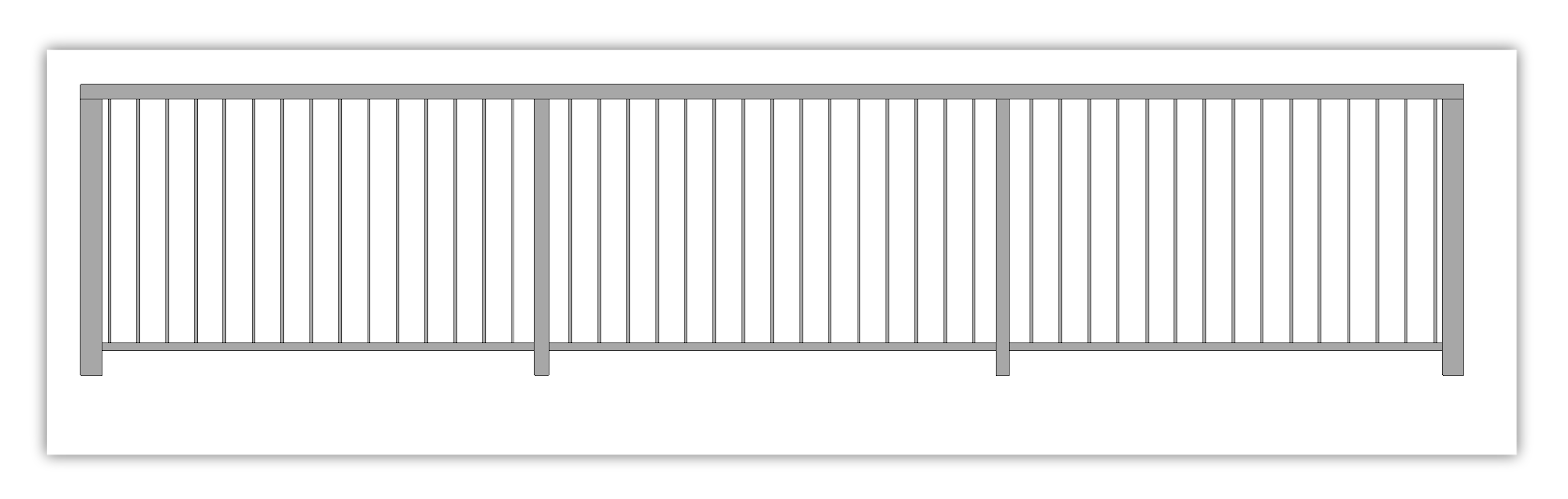

Quando um guarda-corpo é modelado no Archicad, o vértice final da linha de referência do guarda-corpo usa o ponto central dos postes da barra como sua extremidade. Como posso corrigir esse comportamento para obter uma extremidade uniforme para o meu guarda-corpo?
Solução
Os postes são posicionados automaticamente em pontos finais ou nós com a ferramenta Guarda-Corpo. Você pode modificar o afastamento desses postes em relação a cada vértice nas Definições de Seleção do Guarda-Corpo.
- Selecione o guarda-corpo e então ir para Definições de Seleção do Guarda-Corpo.

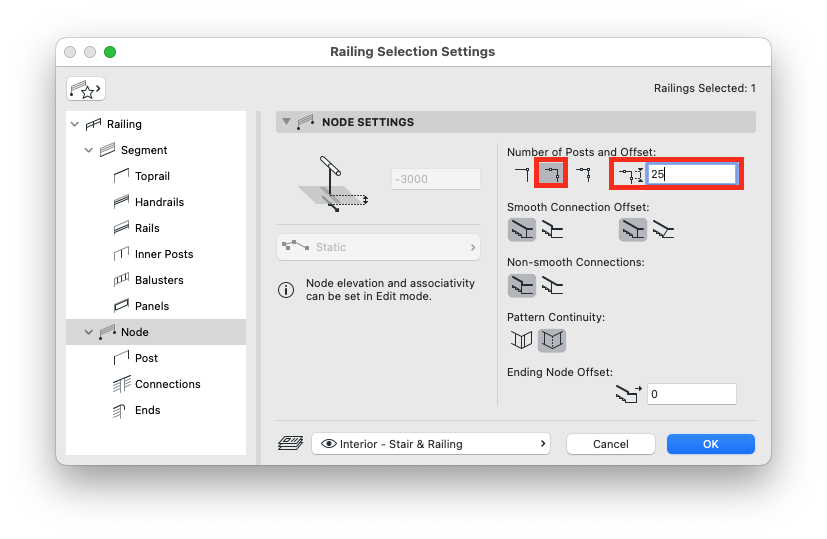

- Nas Definições Nó na guia Nó, altere o Número de Postes e Afastamento para "Dois" e então defina o valor do afastamento igual ao raio do poste.
- Clique em OK para aplicar as alterações.
