Por que o último degrau da escada parece mais curto que os demais?

Descrição do problema

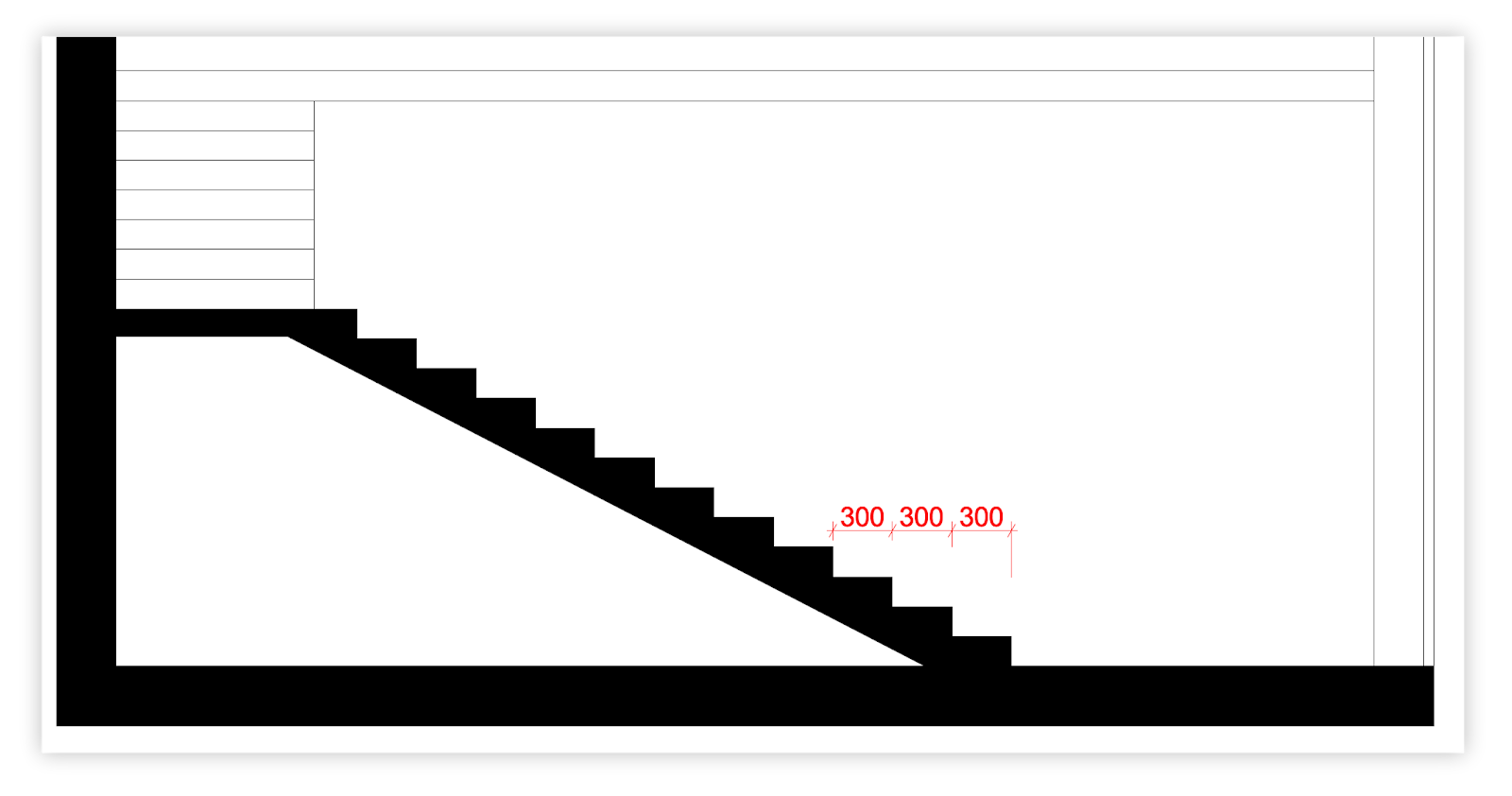

No corte, o degrau inferior aparece mais curto que os demais?

Solução

No Archicad, o último degrau de uma escada pode parecer mais curto que os demais devido ao corte vertical.

Esse comportamento ocorre porque há um valor inserido no parâmetro “dx” do Início do Lance nas definições da escada. Para ajustar isso, siga estas etapas:

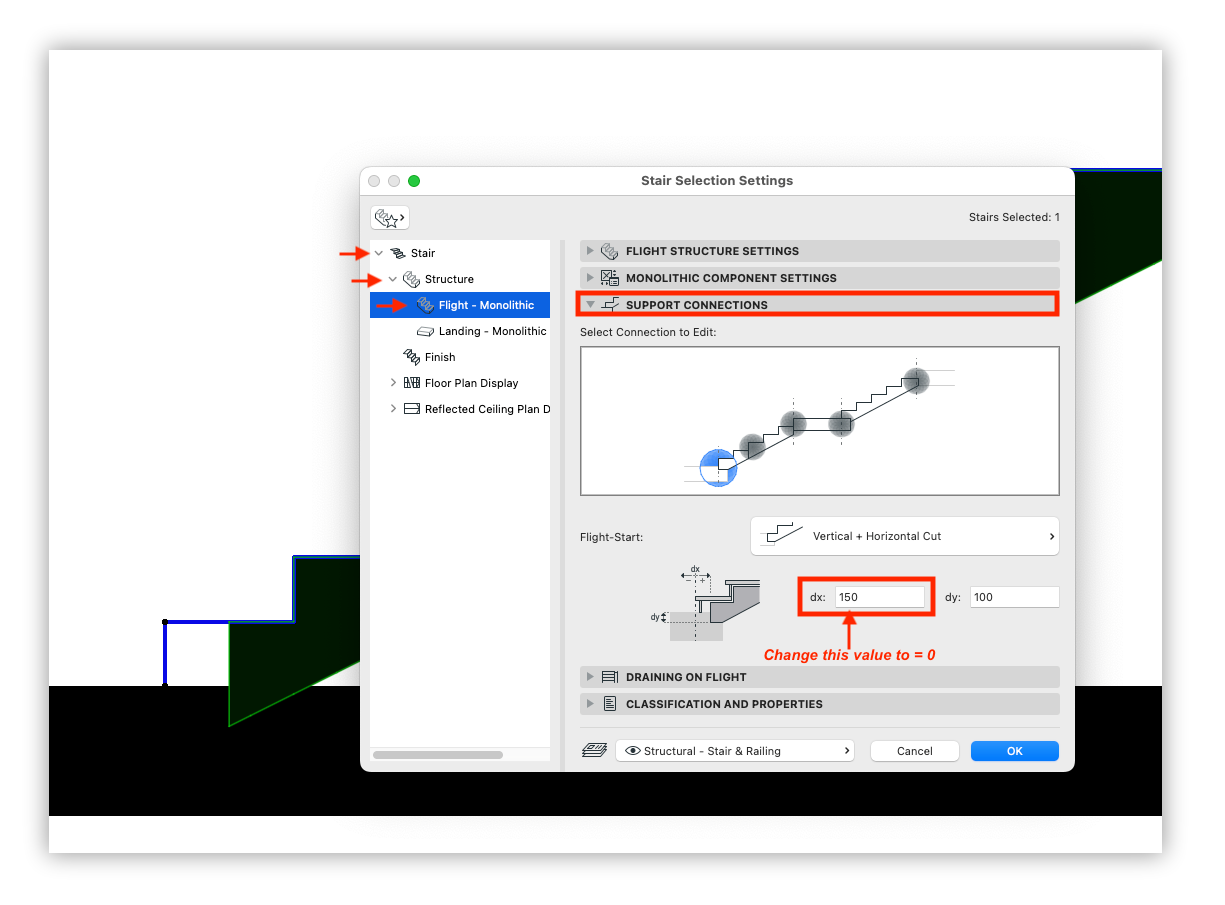

1. Selecione a escada e, em seguida, acesse as Definições de Seleção da Escada.
2. Acesse a aba à esquerda: Escada > Estrutura > Lance - Monolítico.
3. No Lance - Monolítico, acesse Conexões de Suporte. Localize o Início do Lance na conexão que deseja editar.
4. Altere o valor de “dx” para “0”. Clique em OK para salvar.


Dica: Leia mais sobre terminações e conexões de escada.
