As cotas incluem automaticamente as camadas do núcleo das paredes

Descrição do problema

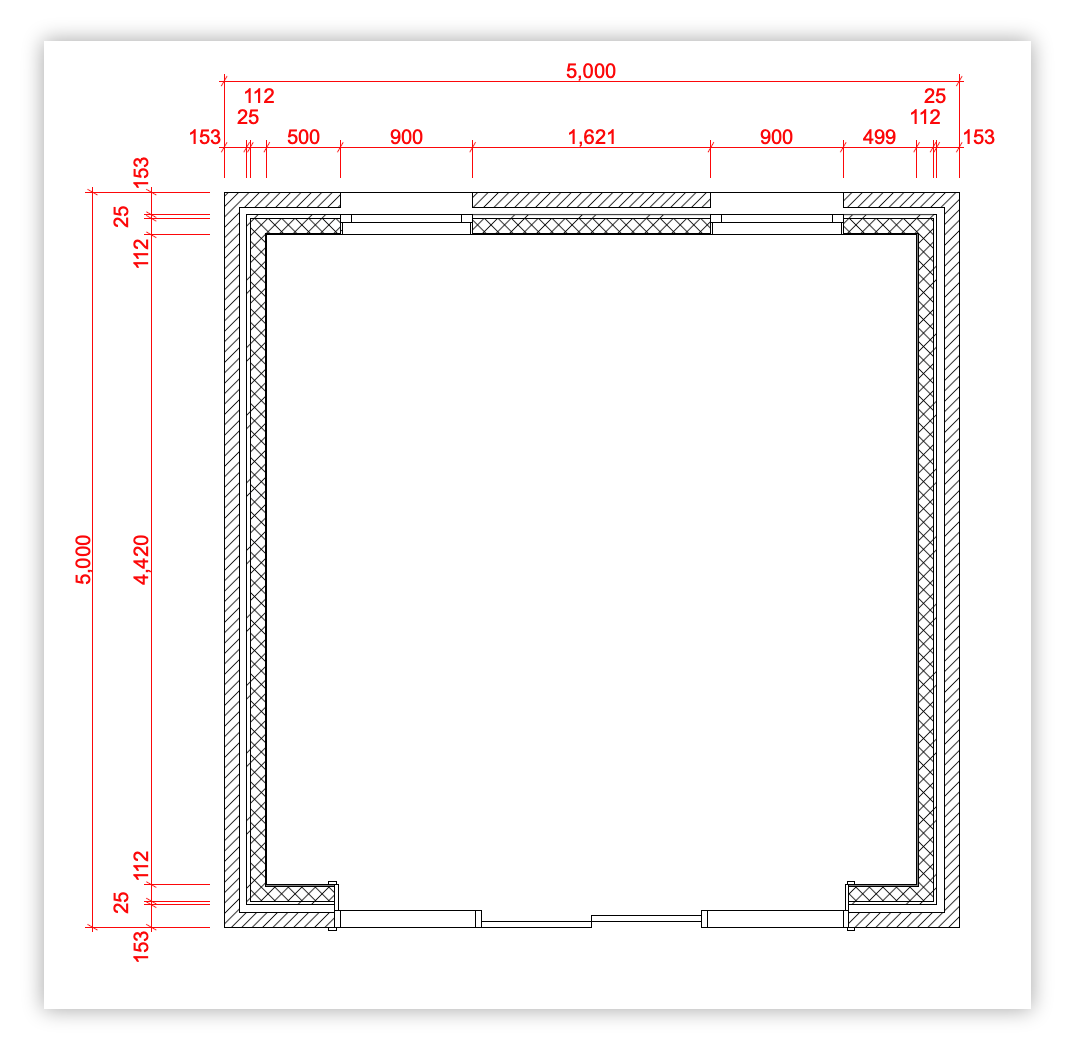

Ao colocar cotas em paredes, a Ferramenta Cota inclui as camadas do núcleo das paredes compostas, o que resulta em uma sequência de cotas carregada. Existe uma forma de desativar esse comportamento e focar nas faces externas da parede?

Solução

O comportamento da ferramenta de cotas para paredes compostas pode ser personalizado nas Definições de Seleção de Cotas. Para desativar a cotação das camadas do núcleo e simplificar as sequências de cotas:

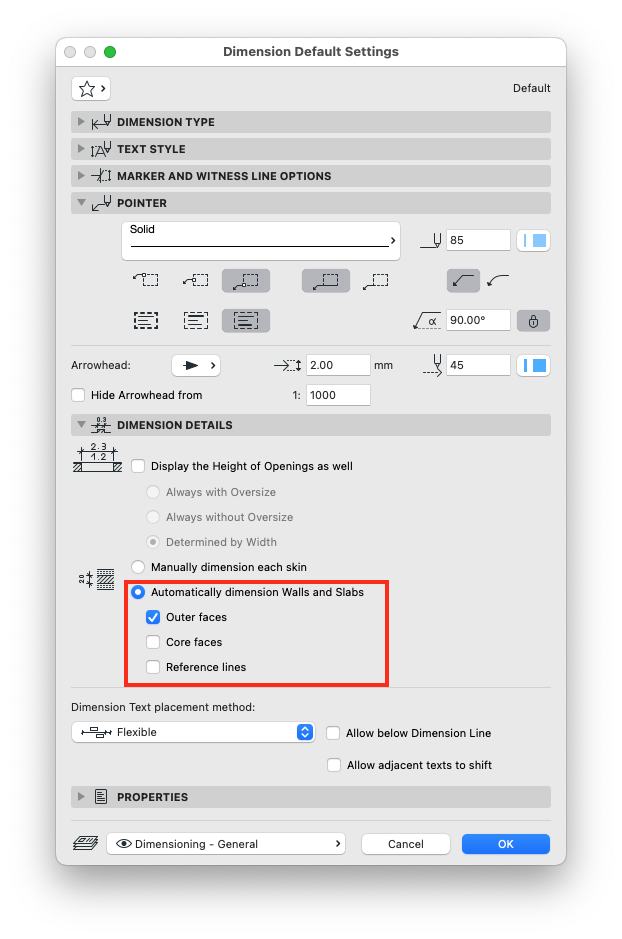

1. Abra as Definições de Seleção de Cotas.
2. Expanda a aba Detalhes de Cota.
3. Em Dimensionar automaticamente Paredes e Laje:
   • Desmarque Faces do Núcleo.
   • Desmarque Linhas de Referência.
   • Marque Faces Externas - Assim, a cota será anexada apenas à face externa das paredes.

Com essas alterações, as cotas passarão a focar nos limites externos das paredes, eliminando detalhes desnecessários e gerando uma sequência de cotas mais limpa e organizada.
