Descrição do problema

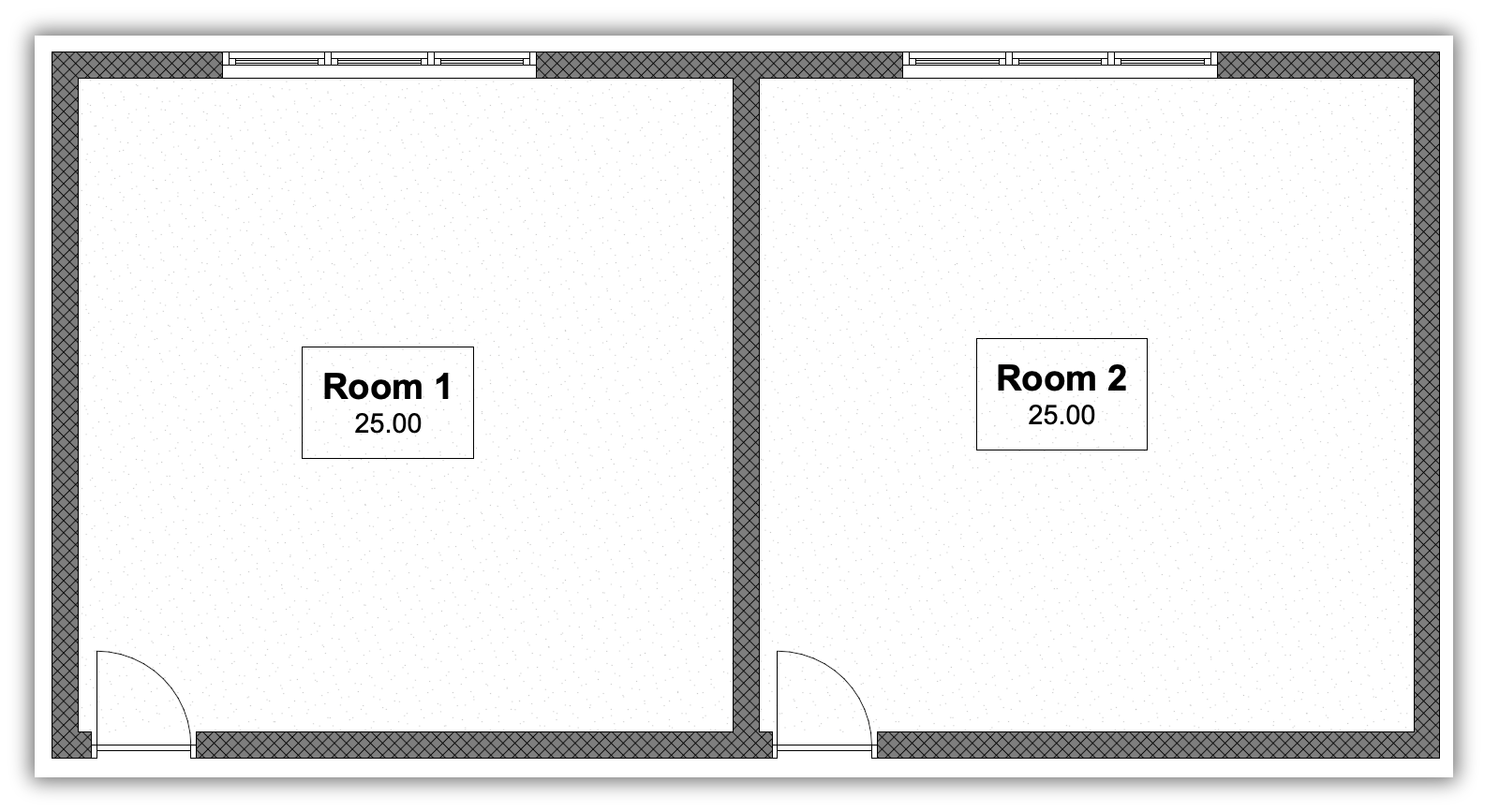

A ferramenta Zona foi usada para documentar a planta, e a ferramenta Rótulo foi aplicada para anotação. No entanto, ao exibir áreas etc., as unidades de medida, como metros quadrados, não aparecem. Como fazer com que as unidades de medida sejam exibidas nos rótulos de zona?
Solução
Ajustar as Definições de Seleção do Rótulo pode exibir as unidades de medida nos rótulos de zona. Siga estes passos:

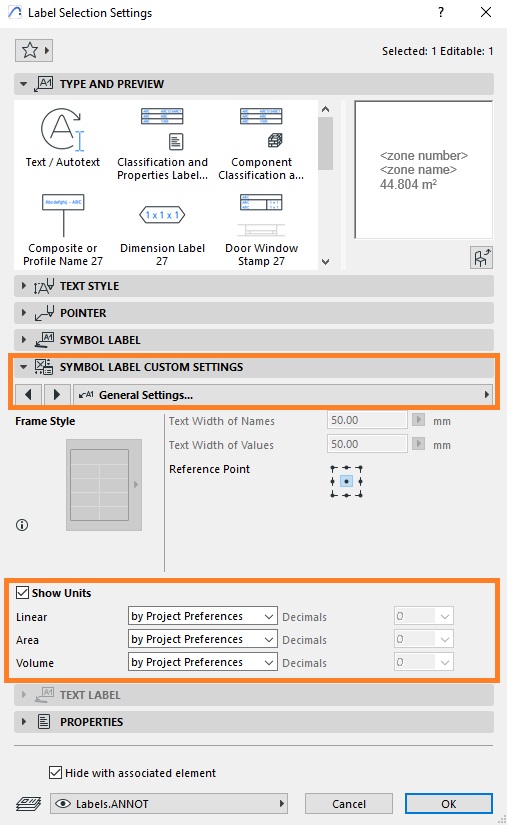

- Selecione a ferramenta Rótulo Zona e, em seguida, acesse as Definições de Seleção do Rótulo.
- Na subseção Definições Gerais da aba Definições Personalizadas do Símbolo do Rótulo, marque a opção “Mostrar unidades”.
Isso ativa a exibição das unidades de medida para áreas, como metros quadrados ou pés.
Para personalizar as unidades de forma independente das preferências do projeto, use as opções do menu suspenso para selecionar unidades ou formatos específicos.

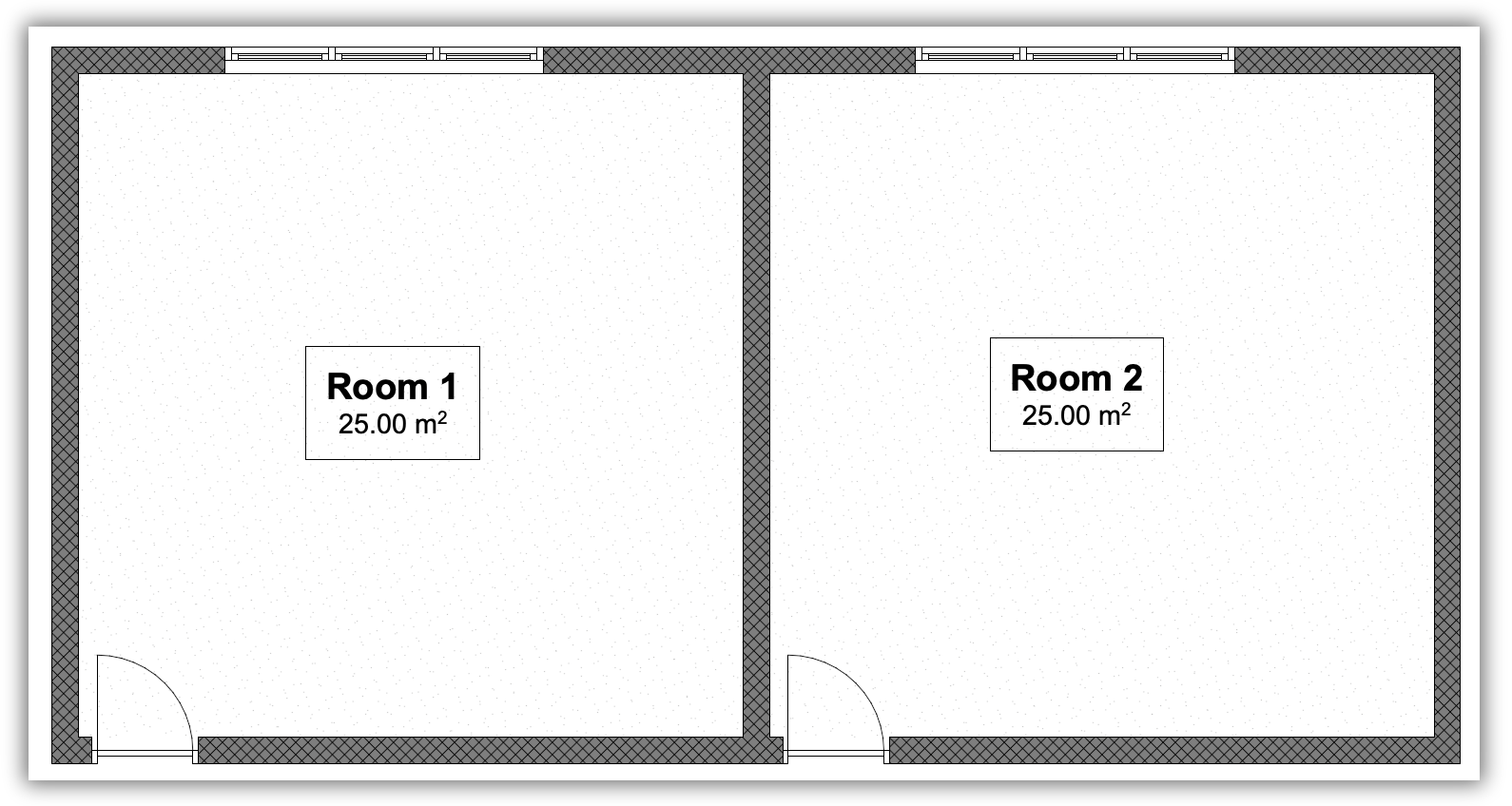

Ao ativar essa configuração, os rótulos de zona passarão a exibir as medidas de área junto com suas respectivas unidades, melhorando a clareza da sua documentação.
Dica: Exiba unidades de área diferentes usando rótulos de zona.
