Descrição do problema
Ao adicionar um novo tipo de caneta pela janela "Canetas e Cores", ele pode não aparecer como esperado após alternar entre as vistas. Isso pode acontecer se as alterações não forem salvas corretamente. Como adicionar e salvar corretamente o novo tipo de caneta?
Solução
Ao modificar Conjuntos de Canetas, é essencial salvar as alterações para garantir que elas sejam armazenadas. Siga estas etapas para adicionar e salvar corretamente um novo tipo de caneta:
1. Acesse a janela Canetas e Cores:
Acesse: Opções > Atributos do Elemento > Canetas e Cores (Visualizações do Modelo)...
2. Modifique o conjunto de canetas:
- Na tabela do conjunto de canetas, localize as últimas quatro linhas. Elas normalmente são reservadas para personalizações.
- Selecione uma dessas linhas e modifique suas propriedades, como:
- Esp. Caneta: Ajuste a espessura da linha.
- Cor: Atribua a cor desejada.
- Descrição: Opcionalmente, adicione uma nota para ajudar a identificar sua finalidade.
3. Salve as alterações:

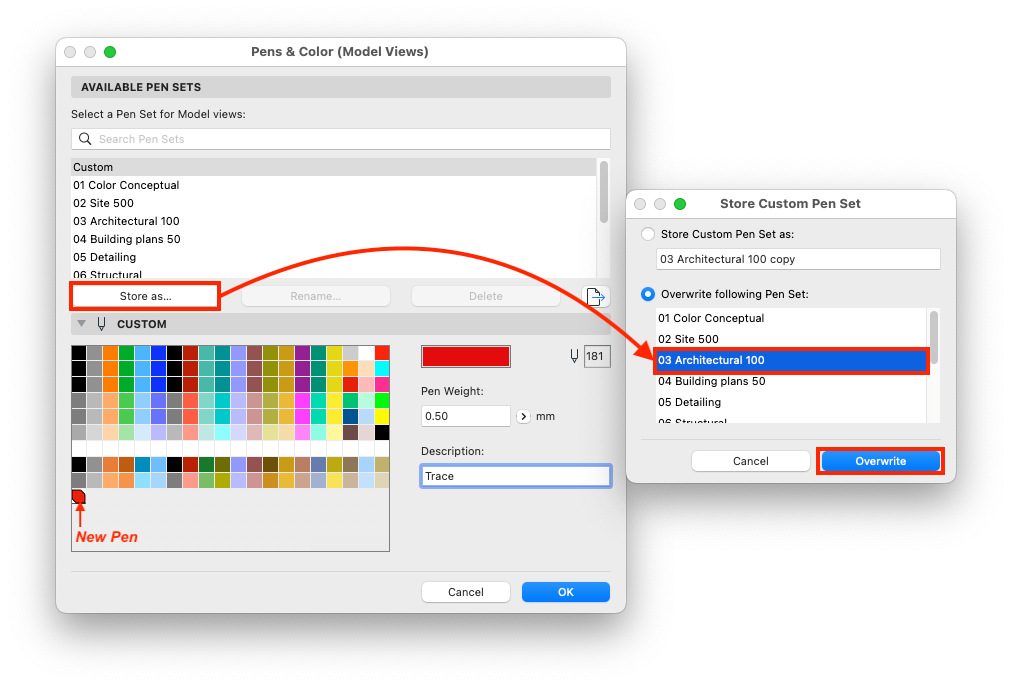

Depois de concluir as modificações, salve as alterações clicando no botão Guardar Como.... Essa ação solicitará que você:
- Substituir um conjunto de canetas existente: Se as alterações devem ser aplicadas a um conjunto de canetas existente.
- Guardar como conjunto de canetas personalizado: Se você quiser preservar o conjunto de canetas original e criar um separado.
4. Atualize os pontos de vista:
Se um novo Conjunto de Canetas for criado, atualize os pontos de vista associados para garantir que eles reflitam as novas definições. Isso pode ser feito atribuindo o novo Conjunto de Canetas nas Definições do Ponto de Vista.
5. Salve e aplique:
Depois de salvar as alterações, clique em OK para salvar e sair. O novo tipo de caneta agora será refletido no Conjunto de Canetas especificado e em todos os pontos de vista associados.
Seguindo estas etapas, o novo tipo de caneta será mantido em todas as vistas e garantirá consistência nos visuais do seu projeto. Verifique sempre se o Conjunto de Canetas foi salvo e atribuído corretamente para evitar discrepâncias.
