Descrição do problema
Em projetos arquitetônicos, é comum integrar paredes a paredes cortina de forma contínua. No entanto, um desafio recorrente é garantir que esses elementos permaneçam conectados dinamicamente. Por exemplo, se forem feitos ajustes na parede cortina, como movê-la ou rotacioná-la, as paredes conectadas podem se adaptar automaticamente a essas alterações sem necessidade de correções manuais? Como obter esse comportamento de forma eficiente?
Solução
Uma parede cortina pode ser ligada a uma ou mais paredes de modo que, ao mover ou rotacionar a parede cortina, a parede ligada se alongue adequadamente. Para isso:
1. Selecione as paredes e a parede cortina. (É possível ter qualquer quantidade de paredes, mas apenas uma única parede cortina.)

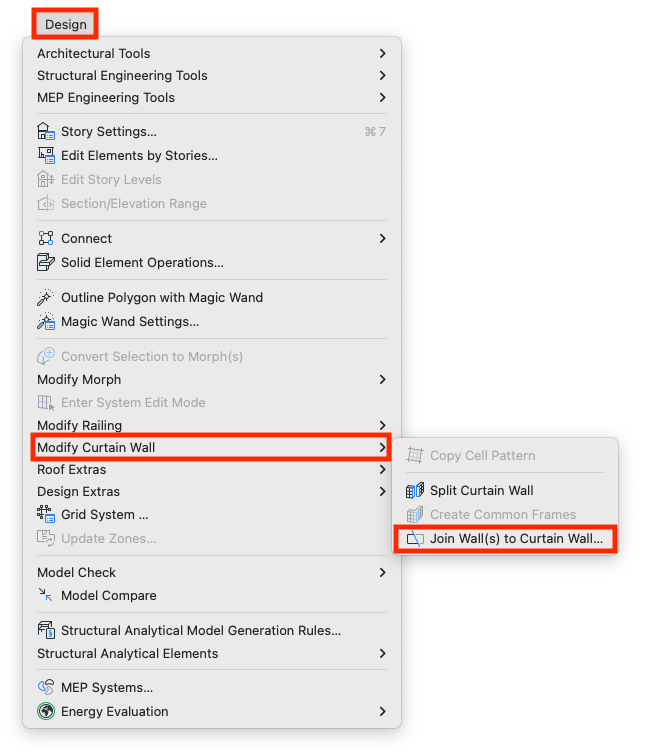

2. Acesse Modelagem > Modificar Parede Cortina > Juntar Parede(s) a Parede Cortina.

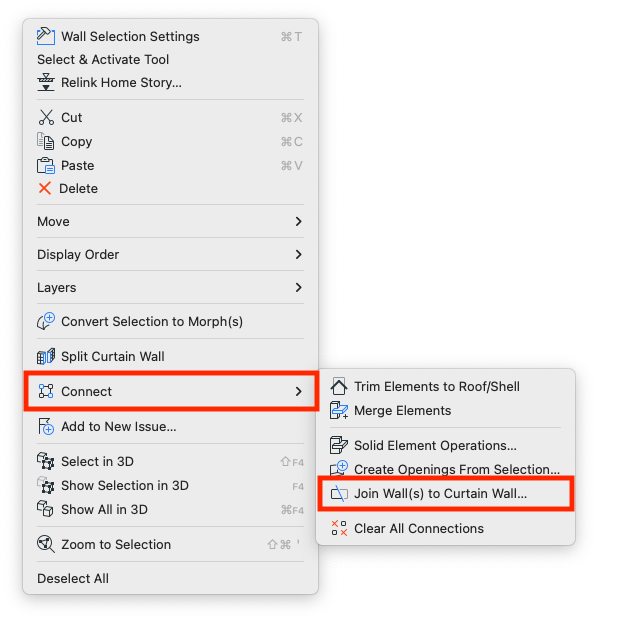

Ou use o comando Conectar > Juntar Parede(s) a Parede Cortina do menu de contexto.

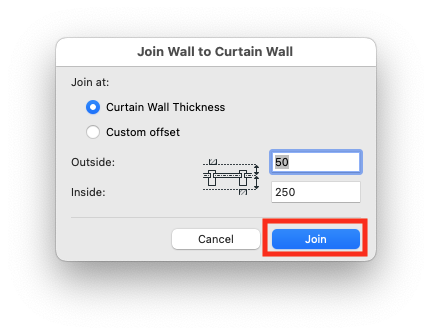

3. Na caixa de diálogo Juntar Parede a Parede Cortina, escolha uma das opções a seguir:
- Parede Cortina Espessura (Padrão) — Esses valores de afastamento interior e exterior somam a espessura nominal da parede cortina, conforme definido no painel Geometria e Posicionamento das Definições do Sistema Parede Cortina.
- Afastamento personalizado — Insira os valores do afastamento a partir da Superfície da Base da Parede Cortina até os pontos de ligação das paredes no exterior e no interior.
- O valor de Exterior: define o ponto em que as paredes vindas da direção “exterior” da parede cortina serão ligadas a ela.
- O valor de Interior: define o ponto em que as paredes vindas da direção “interior” da parede cortina serão ligadas a ela.
4. Clique em Ligar.
Se as extremidades da parede cortina não coincidirem, o cursor em forma de olho aparece: clique para definir qual extremidade da parede você quer ligar à parede cortina. Ao mover o cursor para qualquer uma das extremidades da parede, uma seta dupla aparece sobre ela para indicar que essa é a extremidade que será ligada se você clicar agora.
