Descrição do problema

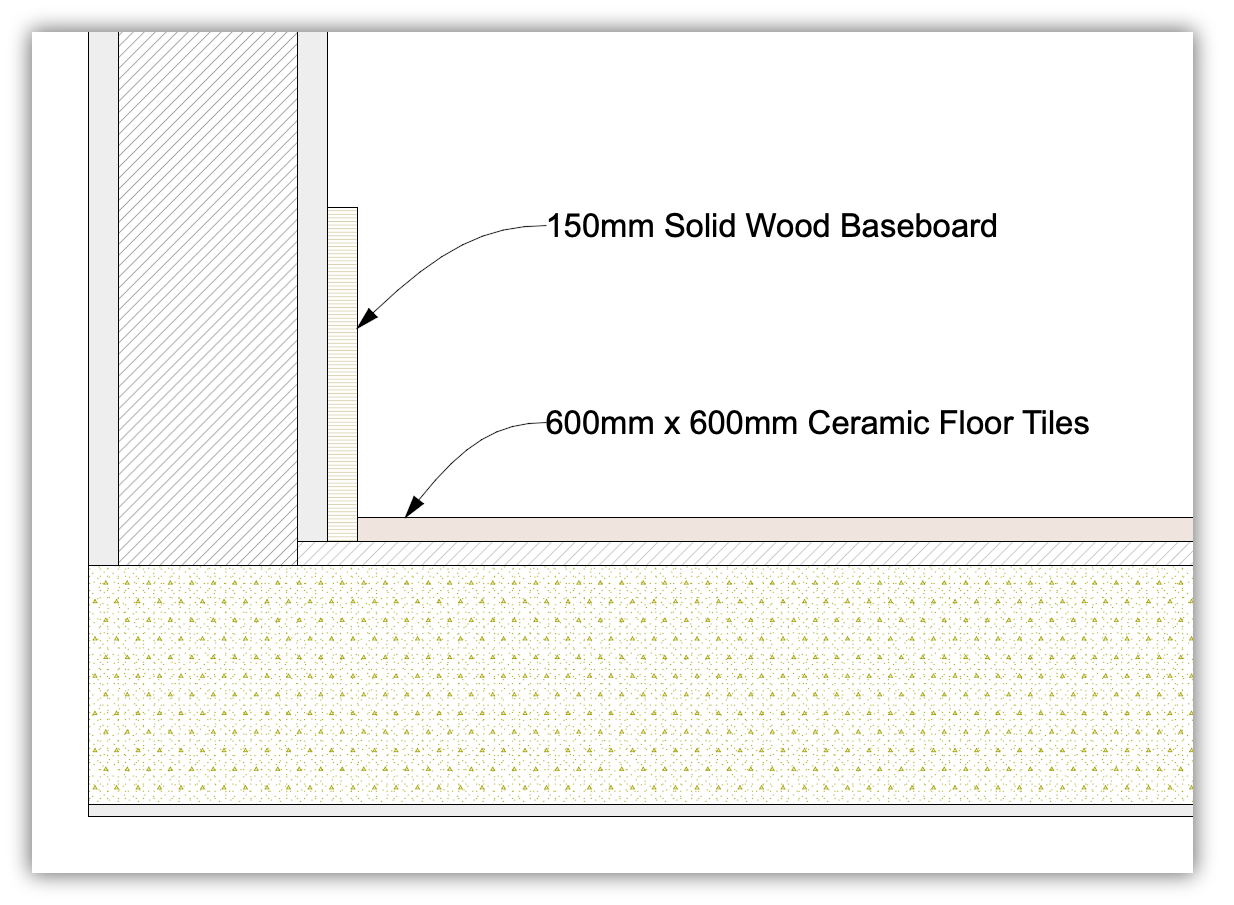

Em desenhos de corte, paredes e lajes não se conectam corretamente, gerando inconsistências visuais ou vazios. Como resolver esse problema para garantir interseções precisas e conexões adequadas?
Solução
Desde o Archicad 17, a forma como os elementos se conectam é determinada pelas Prioridades de Interseção dos Materiais de Construção. Essas prioridades definem como os materiais interagem e são exibidos nas visualizações do modelo. A lista básica do template do Archicad já apresenta os materiais com suas prioridades corretas, mas materiais de construção personalizados exigem atenção ou modificações para resolver problemas de conexão.
- Acesse Opções > Atributos do Elemento > Materiais de Construção.

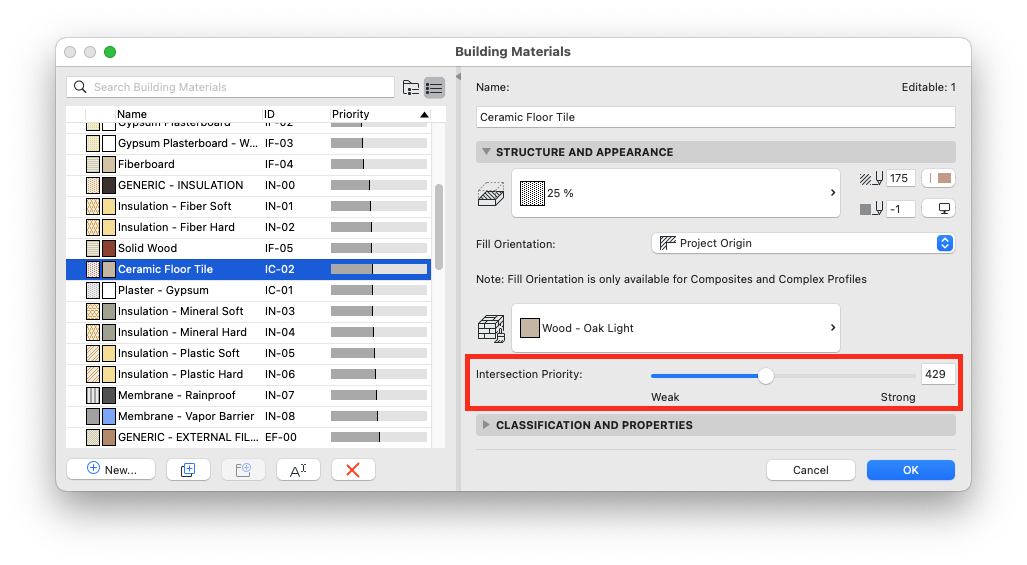

- Use o slider para aumentar ou diminuir a prioridade de um material de construção em relação aos demais.

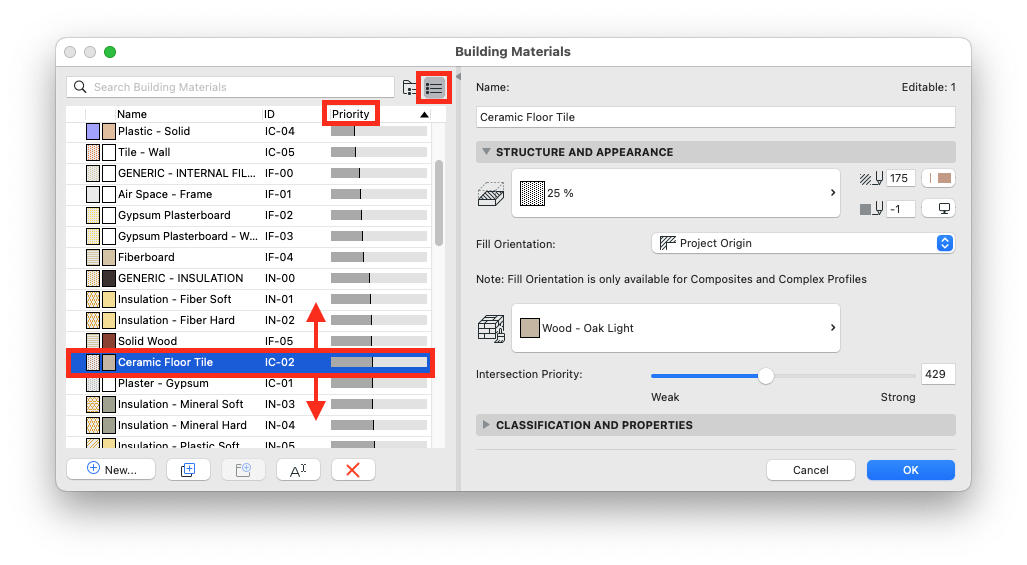

- Como alternativa, clique no cabeçalho Prioridade para ordenar os materiais pela prioridade atual e, em seguida, arraste o material selecionado para cima ou para baixo para modificar sua posição. Uma posição mais alta na lista corresponde a uma prioridade de interseção menor.
Dica: ajustar a prioridade nas definições dos Materiais de Construção afetará todo o projeto, para todos os elementos que usam o material modificado. Se a alteração precisar valer apenas para elementos específicos, crie um material de construção duplicado com a prioridade desejada e atribua-o aos elementos afetados.
