Descrição

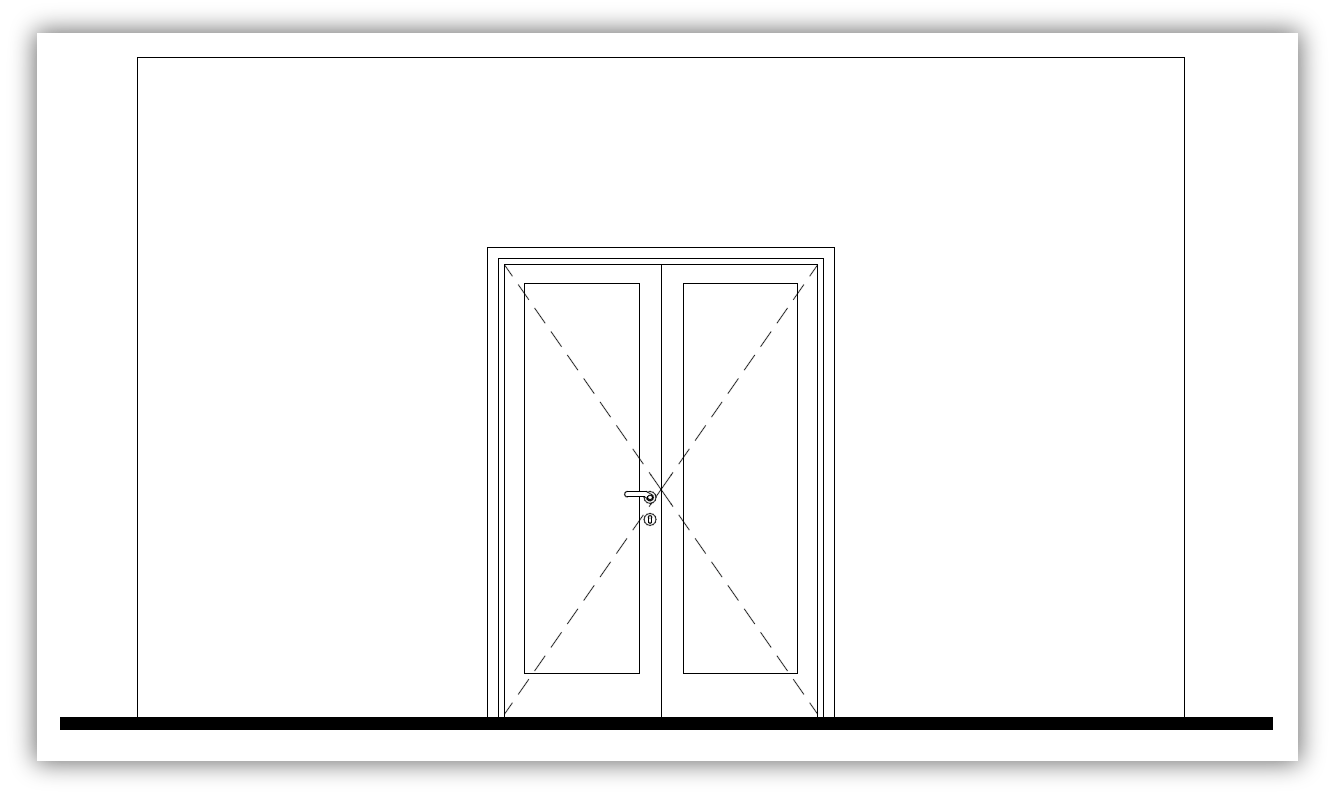

As linhas de abertura de Portas e Janelas apontam para a maçaneta em vez da articulação. Há como espelhar automaticamente as linhas de abertura para que apontem para a articulação.
Solução
As linhas de abertura de Portas e Janelas podem ser controladas nas Opções de Visualização do Modelo.

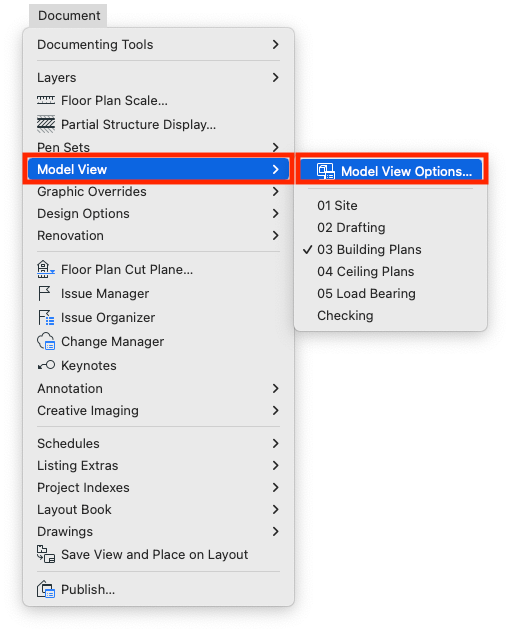

Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo.
Dica: Ao modificar quaisquer definições nas Opções de Visualização do Modelo, é mais seguro criar primeiro uma nova Combinação de Visualização do Modelo antes de prosseguir, para evitar conflitos com outras plantas.

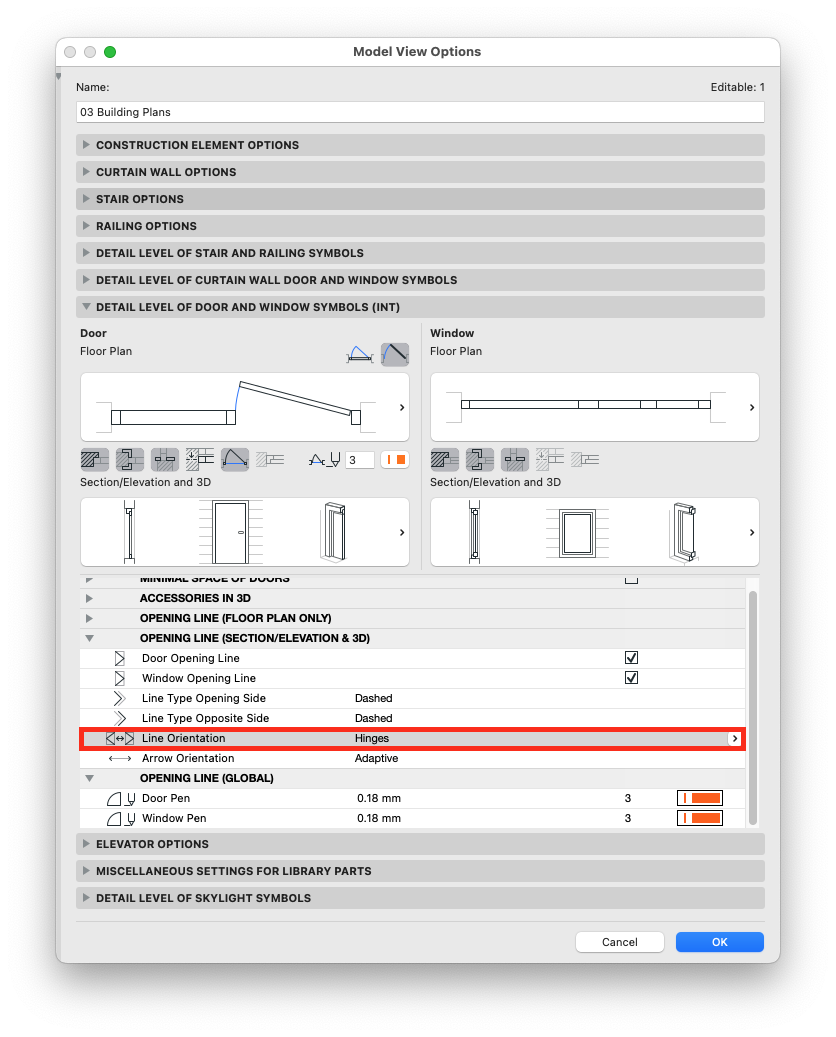

- Em Opções de Visualização do Modelo, abra Nível de Detalhes dos símbolos de Portas e Janelas.

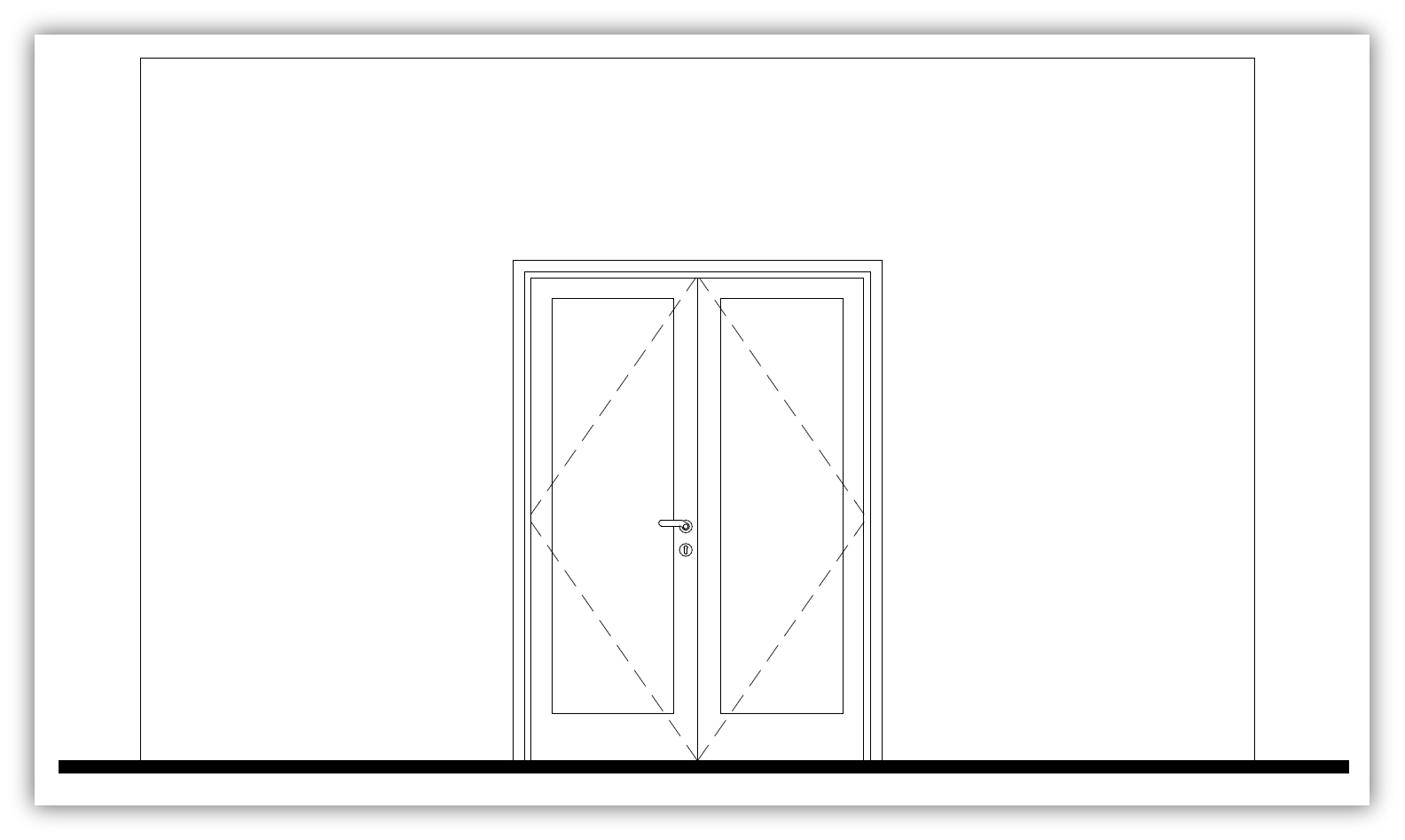

- Em Linha de Abertura (Corte/Elevação e 3D), localize Orientação da Linha e selecione Articulação.
- Clique em OK para aplicar a alteração.
