Descrição
Eu queria adicionar rótulos automáticos no Título Desenho dos detalhes para mostrar a localização do desenho de origem. Existe uma forma automática de fazer isso no Archicad?
Solução

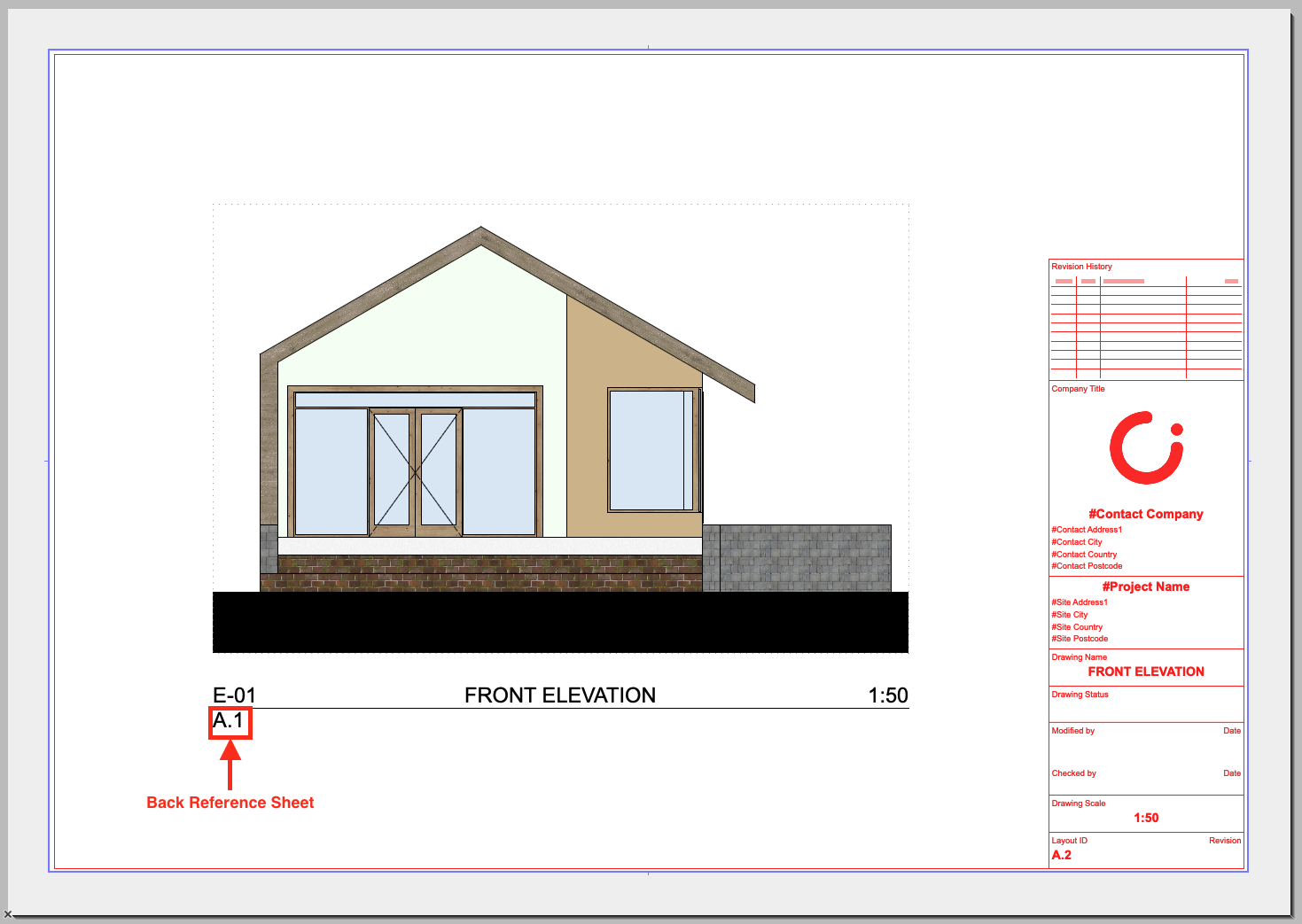

O Archicad oferece a função Referência Anterior, que permite incluir informações do ID do Leiaute no Título Desenho. Esse recurso exibe automaticamente o ID de um ou mais Leiautes que contêm um Desenho que serve como marcador de origem do Desenho atual. Ele é útil para Desenhos derivados de Cortes, Elevações, Elevações Interiores, Detalhes ou Folhas de Trabalho. Veja a seguir como ativá-la e usá-la de forma eficaz:
- Navegue até a folha de leiaute que contém os desenhos aos quais você quer adicionar referências anteriores e abra as definições de seleção deles.
- Nas Definições de Seleção do Desenho, expanda a seção Título.

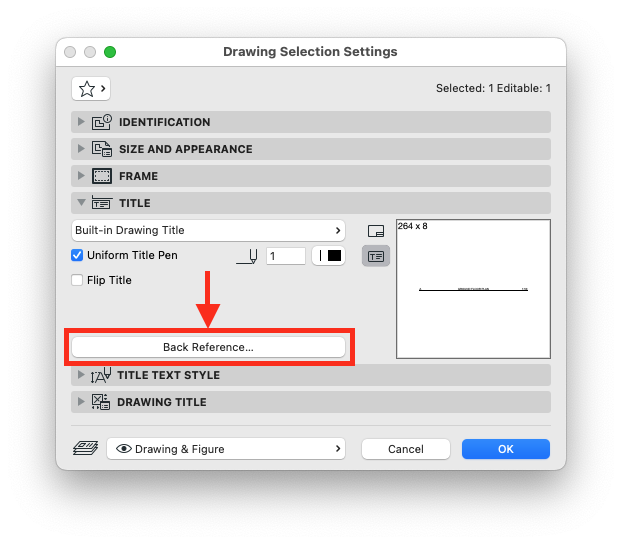

Clique em Referência Anterior...

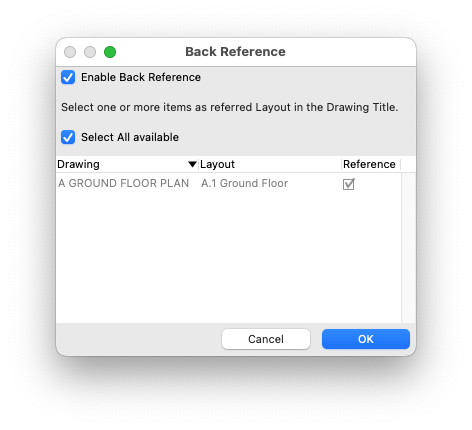

- Na janela de Referência Anterior, marque a opção Ativar Referência Anterior. Você tem a opção de selecionar todas as referências anteriores disponíveis ou marcar apenas os desenhos selecionados.
- Clique em OK.

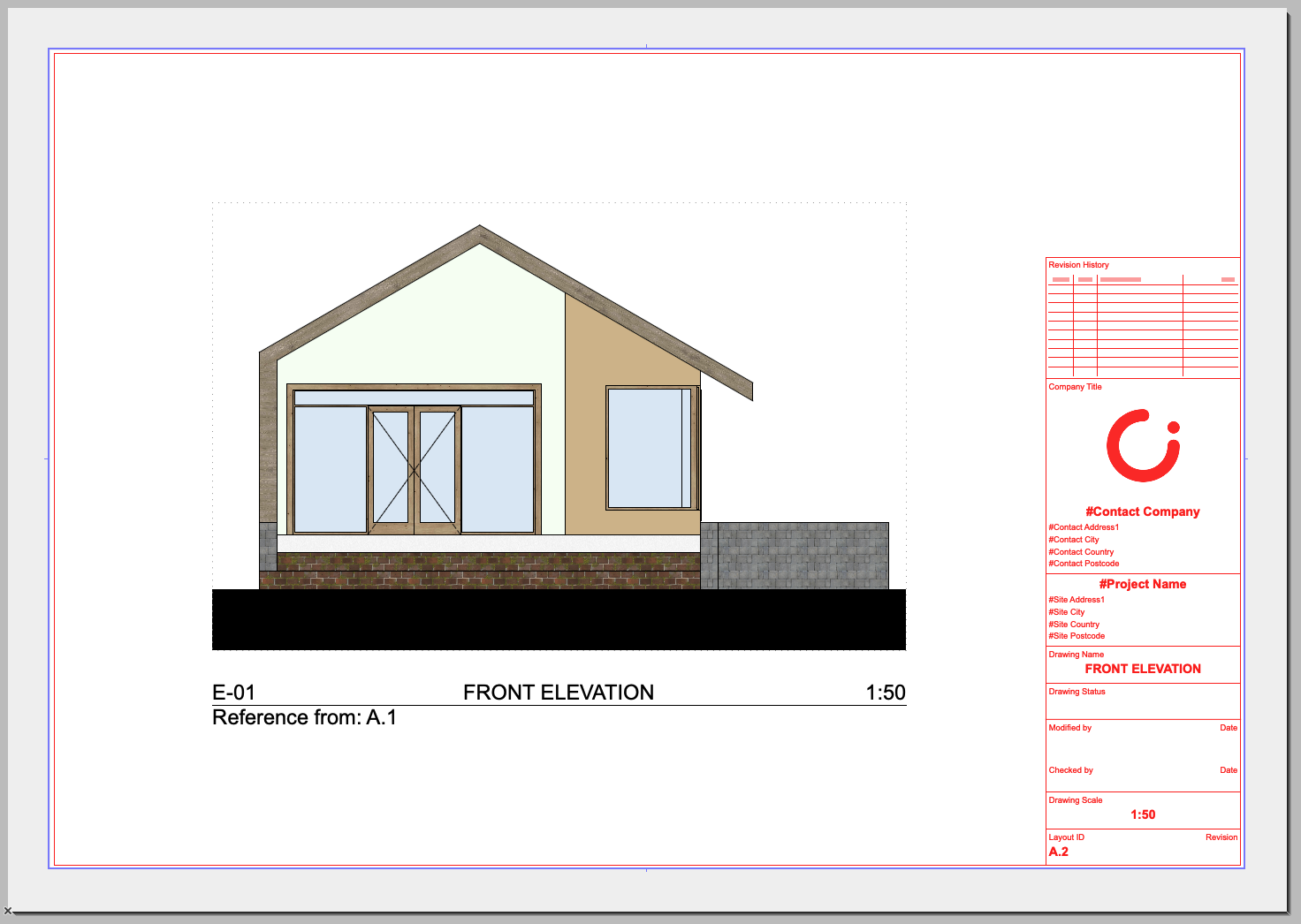

- Para melhorar ainda mais, você pode incluir prefixos.

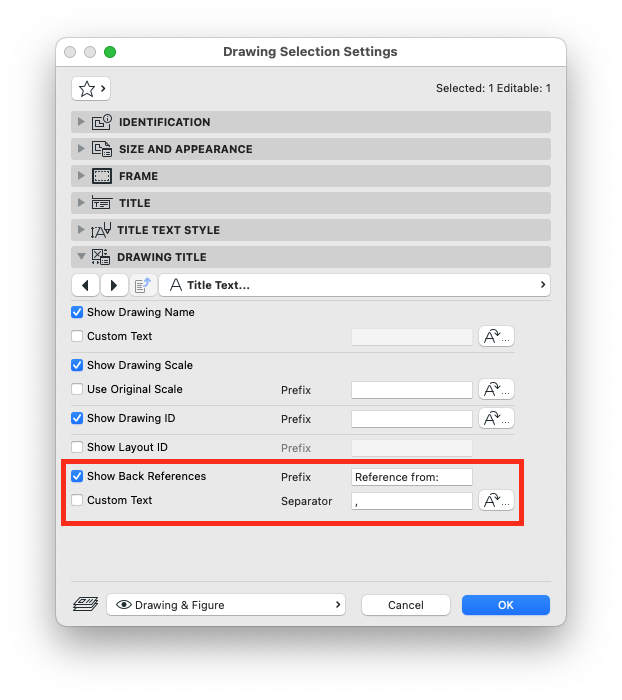

- Nas Definições de Seleção do Desenho > seção Título Desenho > na aba Texto do Título… , adicione uma palavra de prefixo.

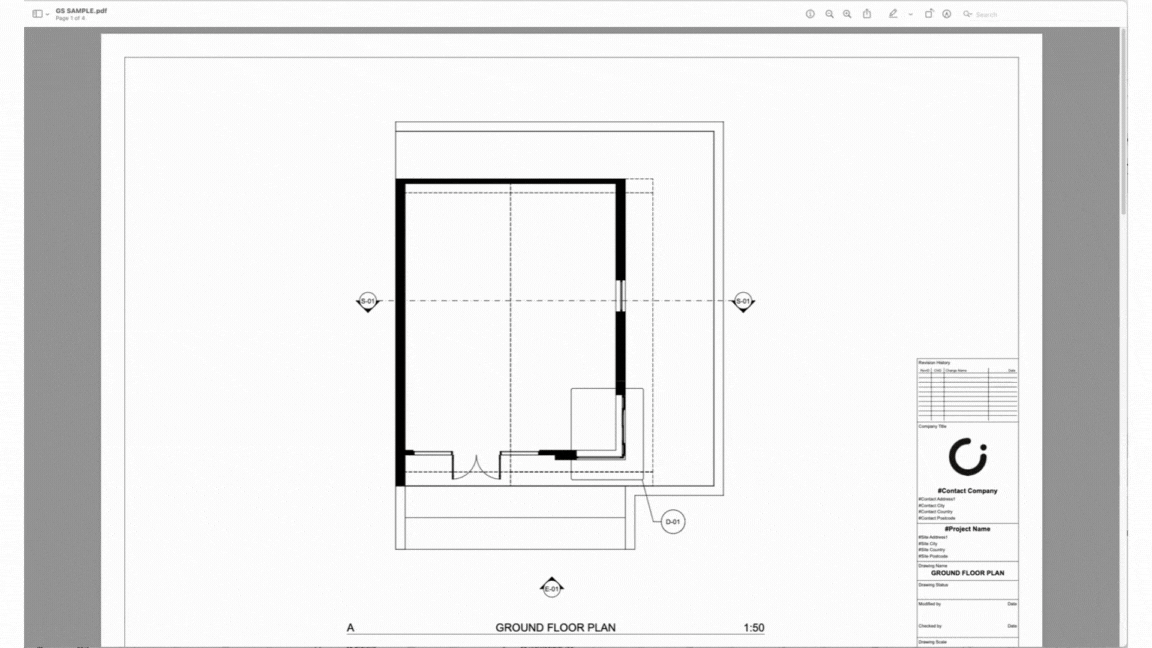

Depois que o livro de leiautes for publicado como PDF, os vínculos das referências anteriores tornam-se clicáveis para uma navegação rápida pela documentação.
