Como resumir mapas?

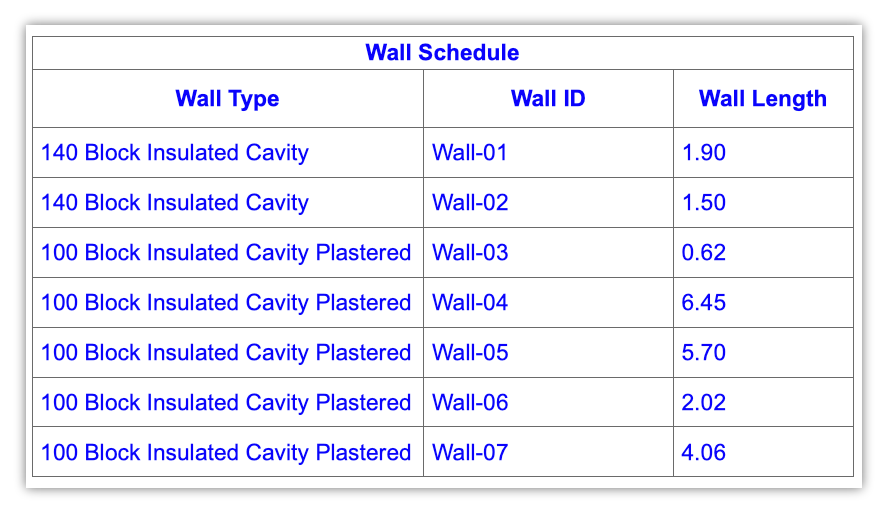

Descrição do problema

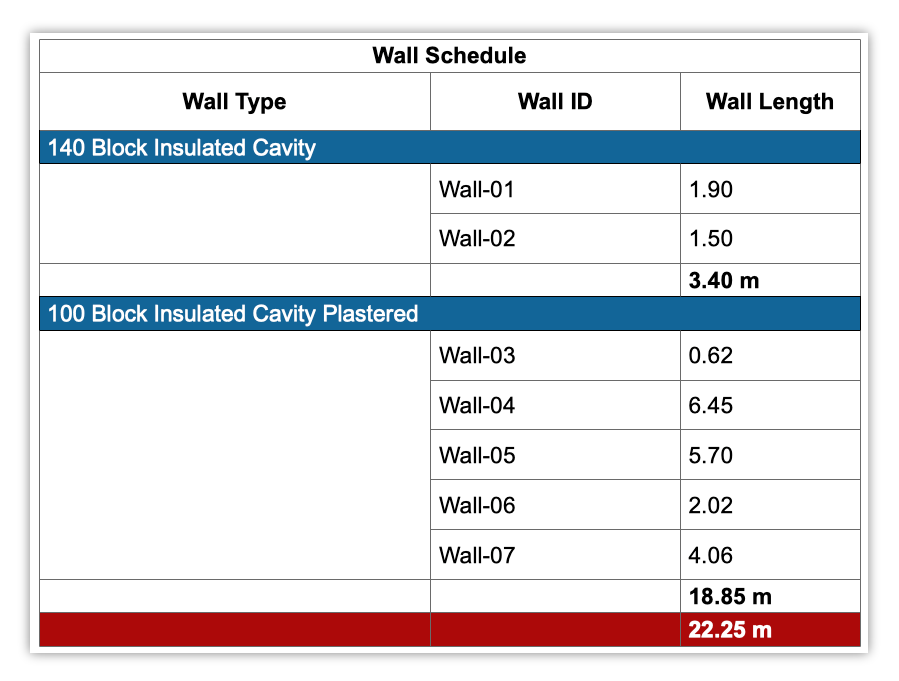

Como agrupar paredes do mesmo tipo em uma única entrada de mapa, exibindo também o ID de cada parede com seu respectivo comprimento? Além disso, o mapa deve calcular e exibir o comprimento total de paredes para cada tipo de parede.

Solução

É possível criar um mapa interativo detalhado e organizado no Archicad. Veja um passo a passo para alcançar isso:

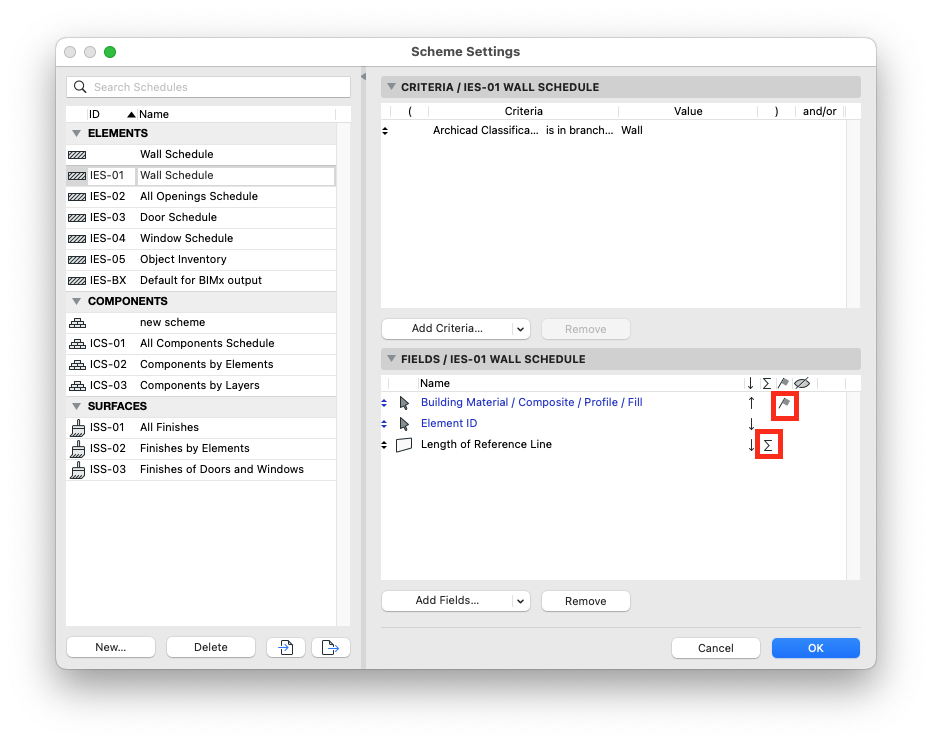

1. Preparar as Definições de Esquema de Mapa

•
  • Abra as Definições de Esquema de Mapa no Archicad.
  • Adicione a Soma ao campo Comprimento da Linha de Referência. Essa configuração garante que o comprimento total seja calculado para todas as paredes no mapa.

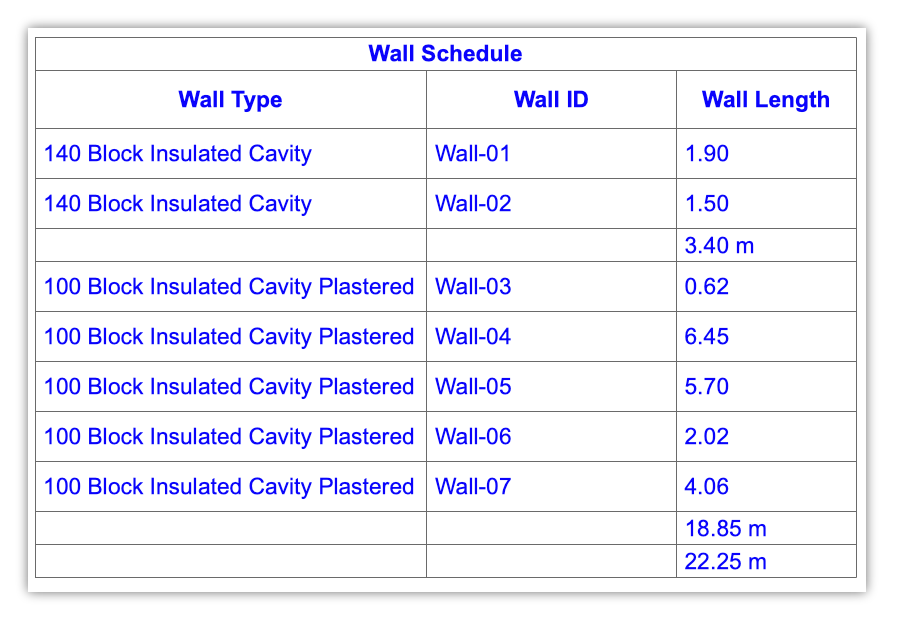

2. Ativar subtotais para comprimentos de parede

•
  • Localize o campo Tipos de Parede nas Definições de Esquema de Mapa.
  • Ative o Ícone de Sinalizador para este campo, que designa a exibição de subtotal . Essa ação criará um subtotal para os comprimentos das paredes agrupados pelo tipo.

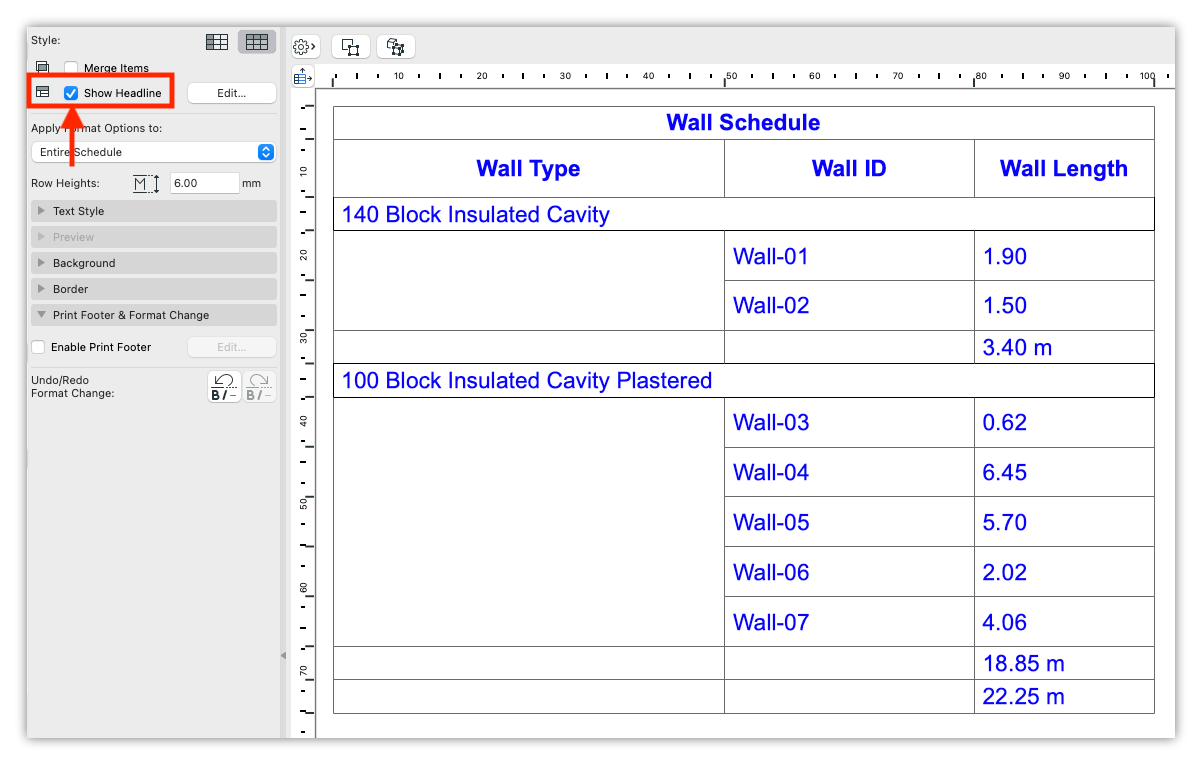

3. Agrupar tipos de parede semelhantes

•
  • Nas Definições de Mapa , ative a opção Mostrar Título.
    Essa configuração combina paredes do mesmo tipo em uma única entrada, mantendo os IDs individuais das paredes e seus respectivos comprimentos.

4. Melhorias opcionais
   Para refinar ainda mais o mapa, considere utilizar recursos de formatação:

•
  • Adicione cores de fundo para melhorar a clareza visual e enfatizar os agrupamentos.
  • Ajuste os estilos de texto, como fontes em negrito ou itálico, para destacar dados importantes.
