Descrição do problema

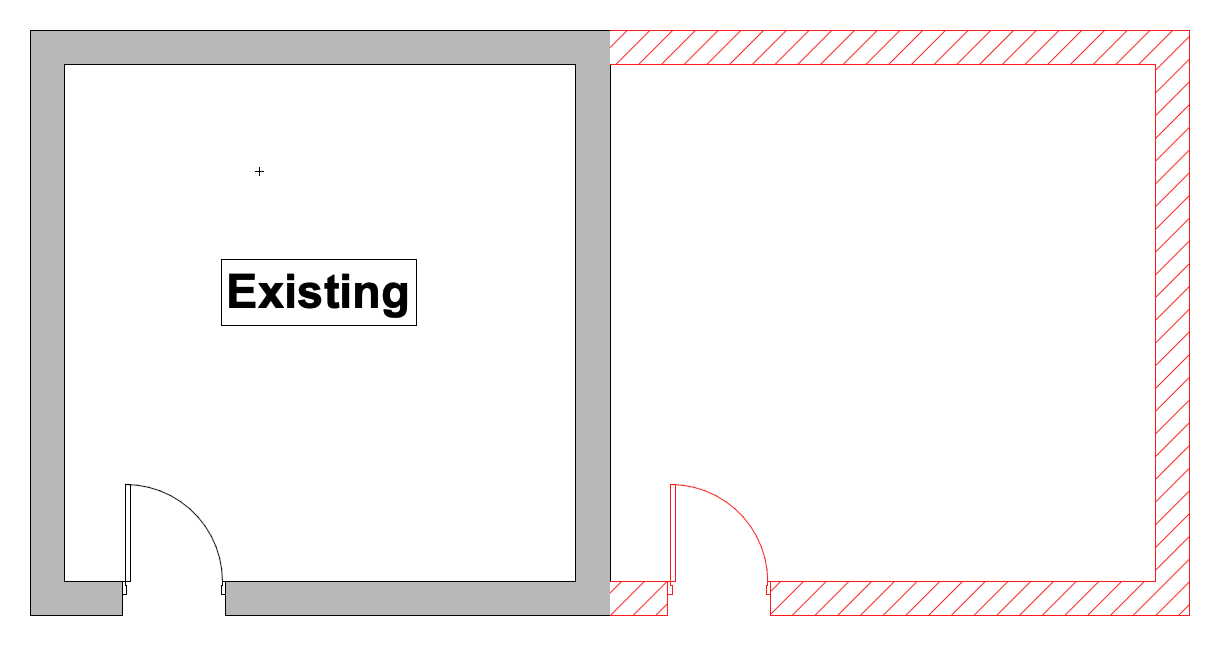

No processo de criação das plantas existentes para um projeto de renovação, pode surgir um problema comum em que as zonas que precisam ser demolidas aparecem invisíveis. Isso pode afetar a clareza ao revisar a planta existente. Como isso pode ser ajustado para garantir que as zonas para demolição fiquem visíveis?
Solução

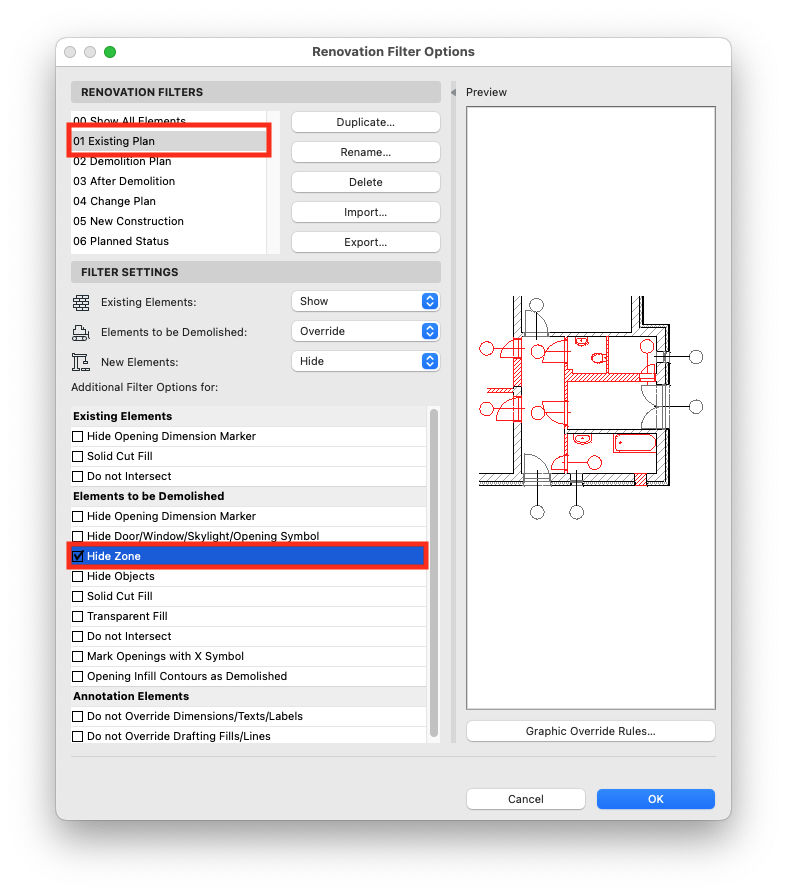

As zonas designadas para serem demolidas podem ser gerenciadas por meio das Opções de Filtro de Renovação. Para tornar essas zonas visíveis na planta existente:
- Ir para Documentação > Renovação > Opções de Filtro de Renovação.
- Selecione o Filtro de Renovação ativo no desenho da Planta Existente.
- Na aba Elementos a Demolir, desmarque Esconder Zona.
Se as zonas ainda não aparecerem, há algumas coisas que você pode verificar:
- Combinação de Vegetais - Verifique se o vegetal de zona está ativo na combinação de vegetais usada atualmente.
- Sobreposição Gráfica - As zonas podem ser afetadas pela sobreposição gráfica, pode estar definido como transparente então isso deve ser verificado.
- Opções de Projeto - Verifique se a zona pertence a outra opção de projeto que está invisível no ponto de visualização atual.
