Descrição
Você recebeu um DWG, PDF ou qualquer outro tipo de referência de rastreamento não ortogonal — qual é a melhor abordagem para iniciar a modelagem?
Solução
Você pode resolver isso de duas maneiras. Use Definir Orientação para rotacionar temporariamente sua visualização de trabalho ou use a Janela > Rastreamento & Referência para rotacionar sua referência de rastreamento diretamente.
A. Use Definir Orientação
Se o seu edifício ou elementos não estiverem alinhados com os eixos X-Y padrão, use Definir Orientação para alinhar a área de trabalho com eles. Isso torna o desenho, a edição e a colocação de elementos mais intuitivos.
-

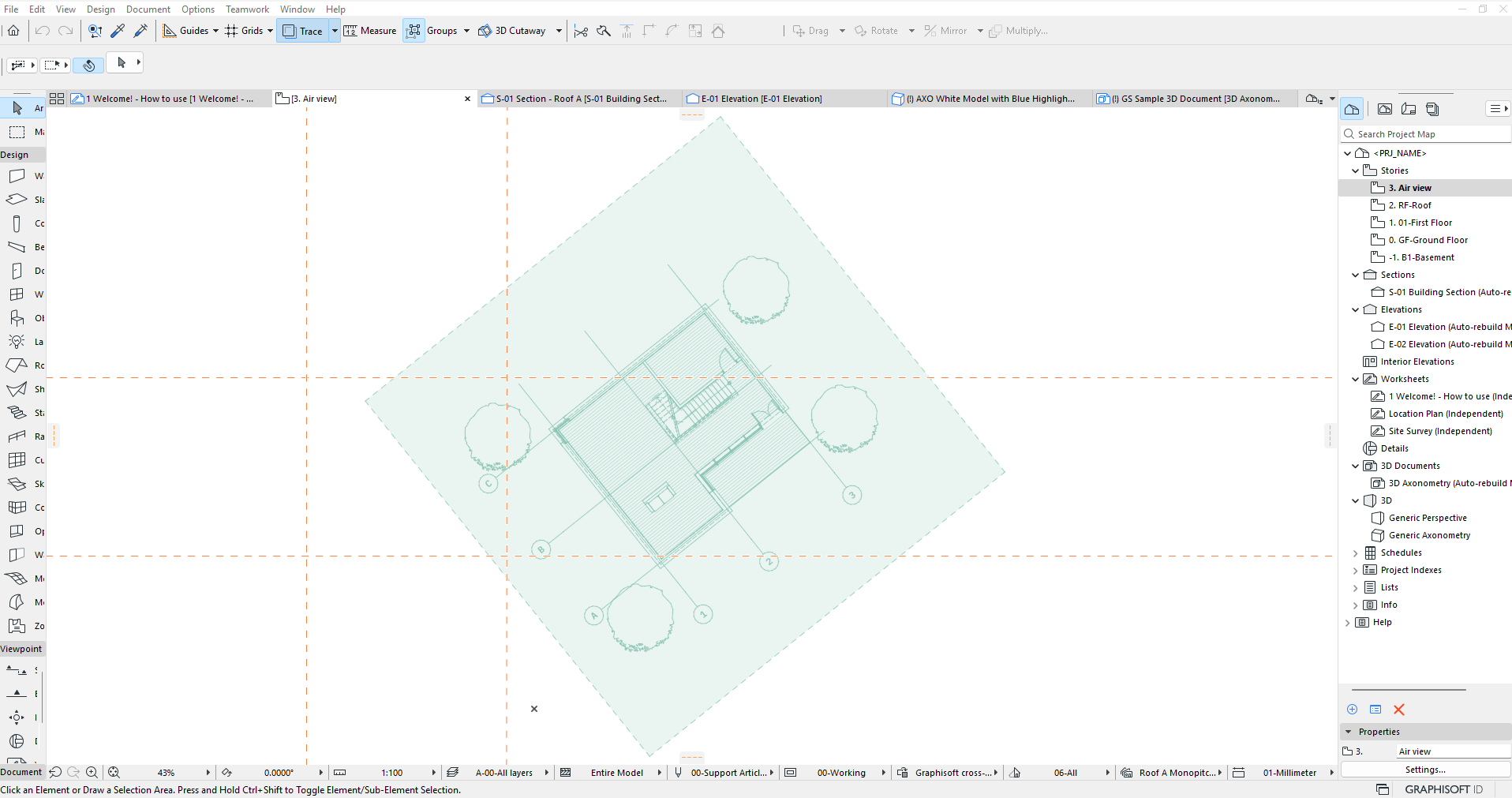

Clique no botão Definir Orientação na Barra de Opções Rápidas.
Há duas maneiras de definir a orientação:
- Clique no ícone Definir Orientação (lado esquerdo do botão) para definir a orientação graficamente.
- Clique na seta suspensa (lado direito do botão) para selecionar orientações predefinidas ou escolher a opção de definir a orientação graficamente.
-
Se estiver definindo a orientação graficamente, clique em uma linha de referência ou especifique dois pontos na Planta.
- O primeiro clique define o ponto de pivô de rotação.
- O segundo clique define o ângulo de rotação.
-
Uma vez definido o ângulo, a Planta rotaciona para corresponder à orientação especificada.
Nota: Para retornar à orientação padrão, abra a lista suspensa de Orientação na Barra de Opções Rápidas e selecione a orientação padrão (0°).
- Se você frequentemente precisar de uma visualização rotacionada específica, salve-a como uma Visualização no Navegador. Isso garante acesso rápido sem precisar reaplicar a rotação toda vez.
- Lembre-se, este é um auxílio visual temporário. Isso não altera a orientação dos elementos ou do projeto.
- Para leiautes complexos, use Sistemas de Grelha personalizados junto com Definir Orientação para facilitar o trabalho em projetos não ortogonais.
B. Rotacione a referência de rastreamento na Janela Rastreamento & Referência
Se quiser manter a Planta em uma orientação perpendicular, você pode colocar seu DWG ou referência em uma folha de trabalho e rotacionar a própria referência. A Janela Rastreamento & Referência inclui comandos dedicados para mover, rotacionar e redefinir a referência a partir de sua visualização de trabalho.

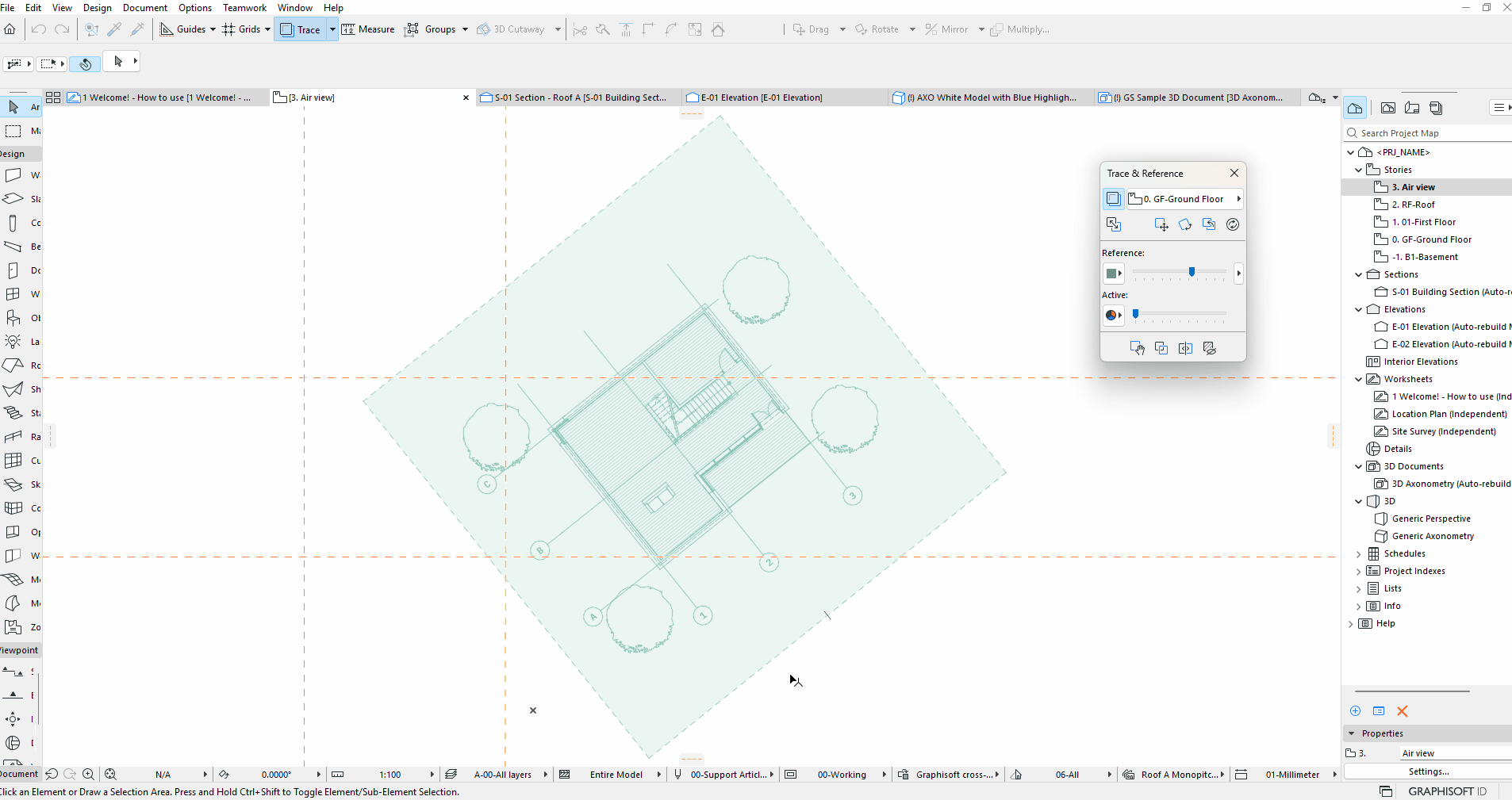

- Abra a Janela Rastreamento & Referência em Janela > Paletas > Rastreamento & Referência.
- Se necessário, escolha a referência requerida no botão na parte superior da janela.
- Clique no ícone Rotacionar na janela para ativar a rotação da referência.
- Clique na janela e rotacione a referência de rastreamento para corresponder ao ângulo que você precisa para comparação ou modelagem.
- Se necessário, use o ícone Mover para reposicionar a referência após rotacioná-la.
- Se o resultado não for mais necessário, clique em Redefinir para retornar a referência à sua posição padrão original.
