Descrição do problema

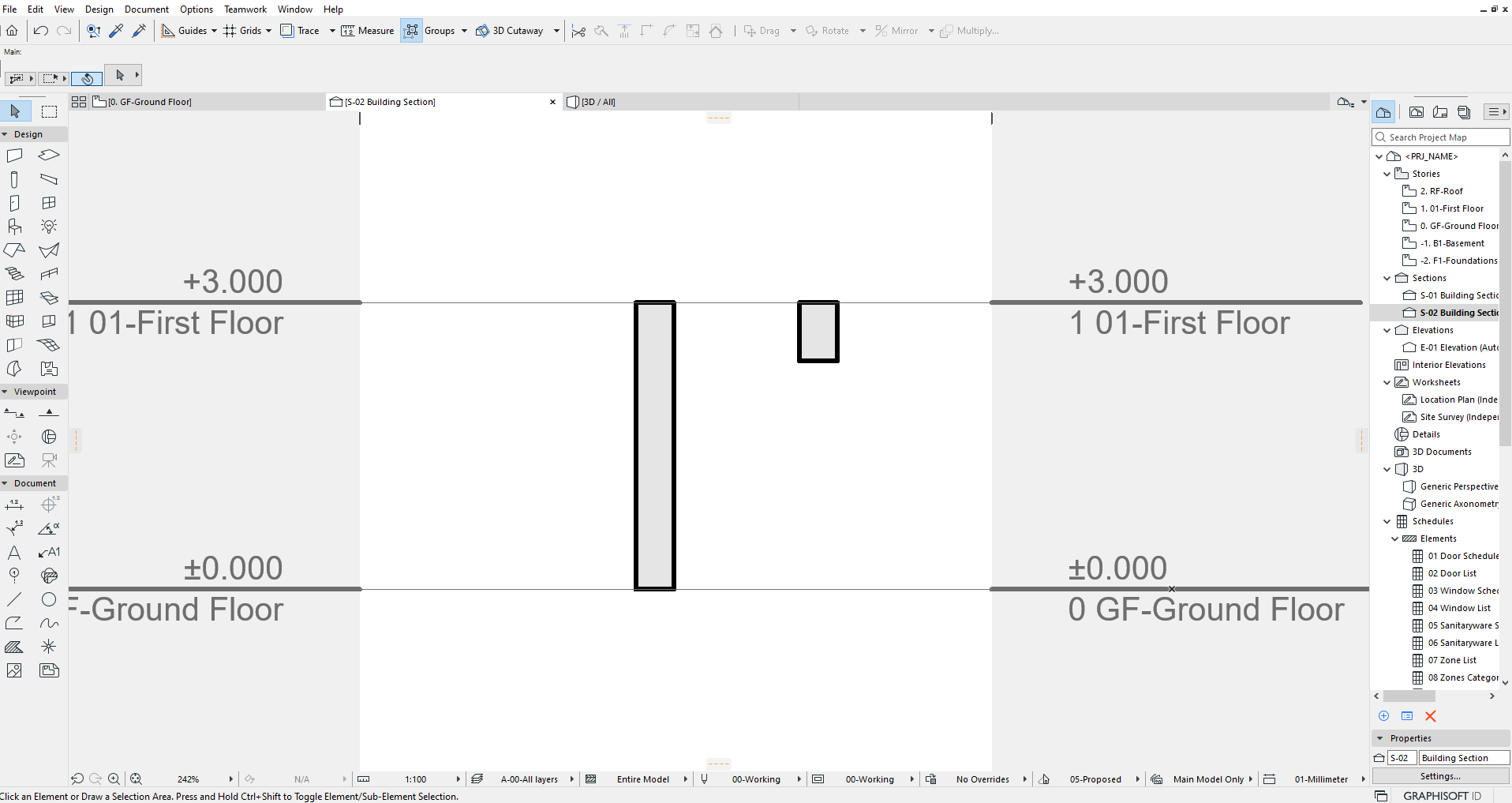

Paredes situadas acima não aparecem na planta. Como faço para mostrar onde elas estão?
Solução
No Archicad, as paredes situadas acima (acima do Plano de Corte em Planta) não são exibidas automaticamente, a menos que configurações específicas ou substituições gráficas sejam aplicadas. Para indicar a posição delas, você pode usar um dos seguintes métodos:
Ajuste as definições de Visualização em Planta

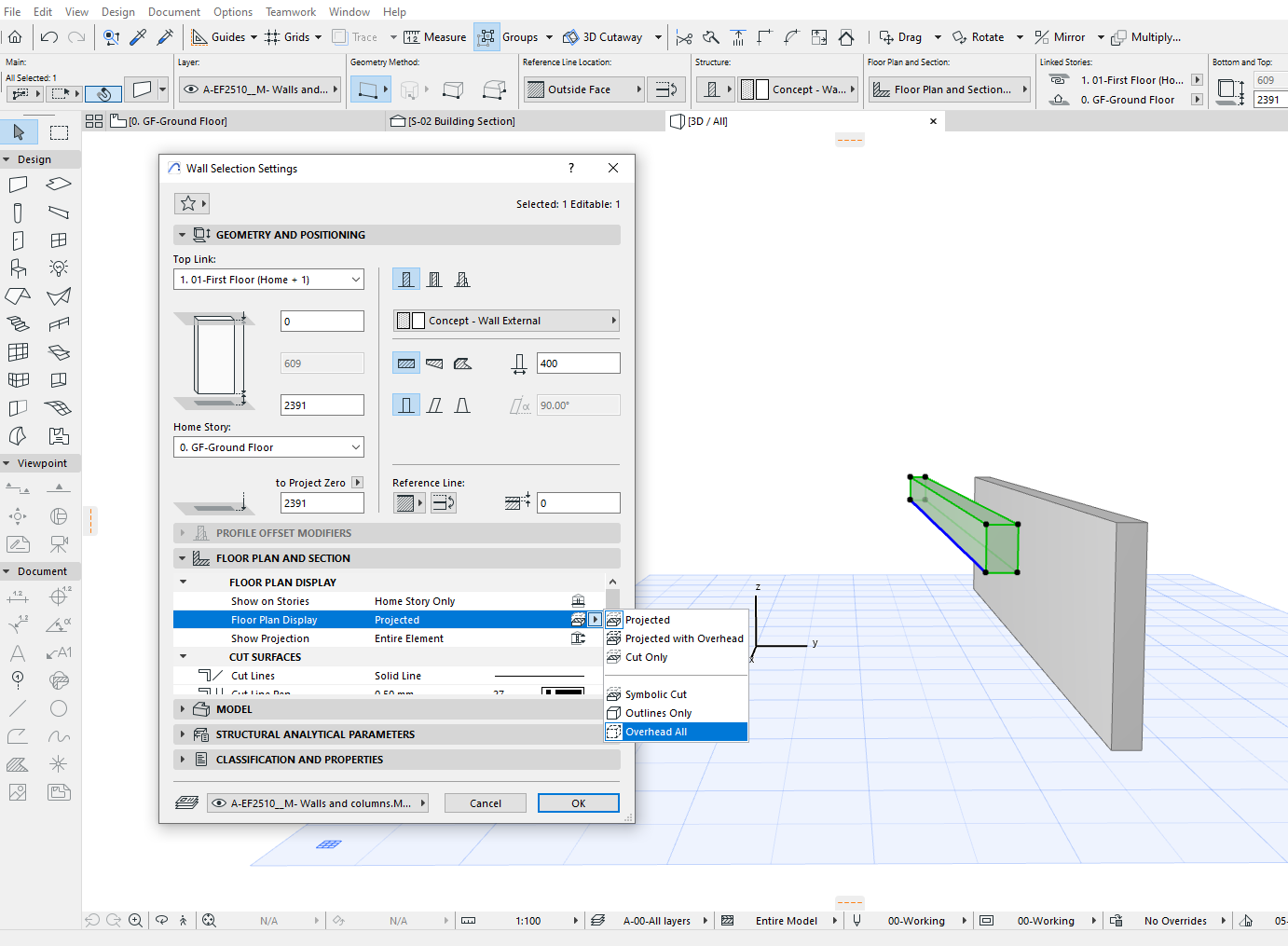

Selecione a(s) parede(s) e abra as definições delas pressionando Ctrl/Cmd + T
Abra o painel Definições > Planta e Corte.
Na Visualização em Planta, escolha Tudo em Vista ou Linhas Acima.

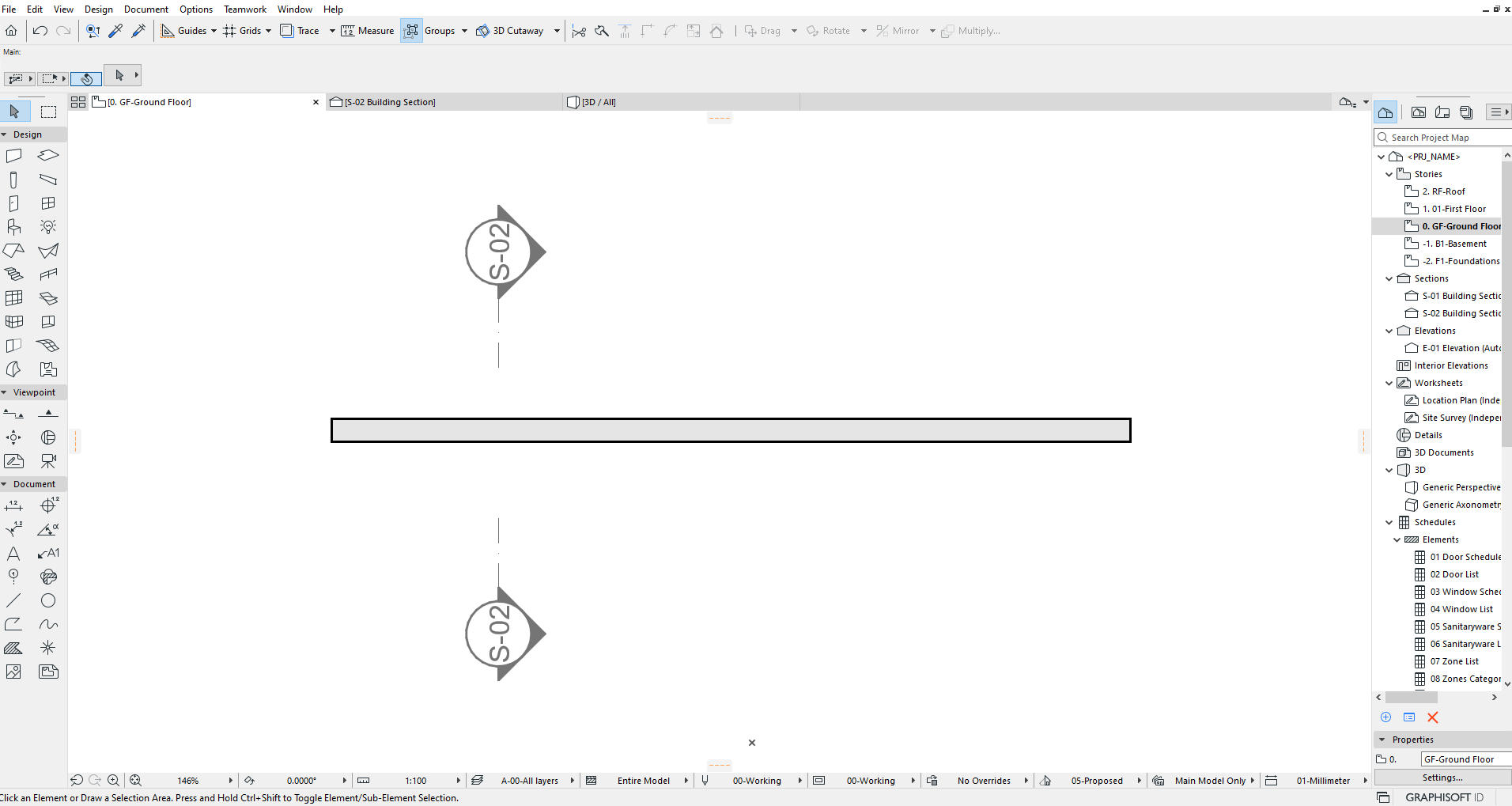

Isso mostrará a parede como uma linha tracejada ou contorno na planta, dependendo das configurações de caneta e tipo de linhas.
Ajuste as definições do Plano de Corte em Planta

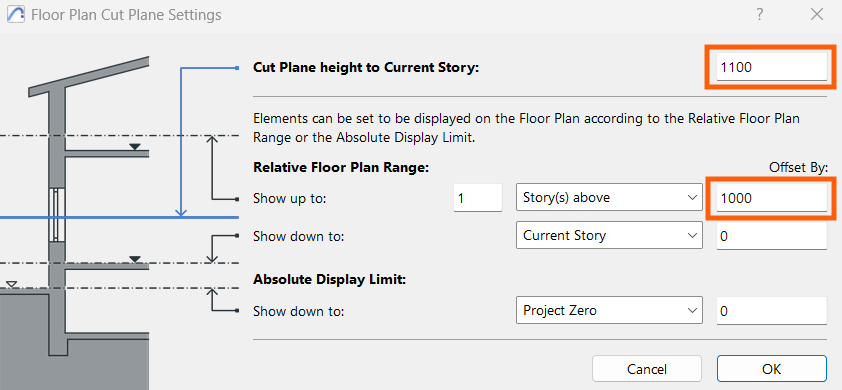

Ir para Visualização > Plano de Corte em Planta.
Ajuste a altura do plano de corte ou as definições de Relativo a Piso de Origem para garantir que as paredes superiores fiquem visíveis.
Alternativamente, você pode alterar o valor de Distância de Afastamento em Mostrar acima até, nas definições de Zona Relativa da Planta.
