Descrição do problema
Em vistas e/ou cortes, ao usar as definições de Demolição/Nova Construção, somente elementos com o Nova Construção estado são exibidos, enquanto elementos de Demolição não são mostrados.
Solução
Elementos de demolição devem ser adicionados manualmente usando ferramentas 2D como linhas, polilinhas, tramas, etc., em vistas e/ou cortes.
- Duplique o marcador de vista na planta para criar uma segunda vista.
- Defina o Filtro de Renovação desta segunda vista para Demolição, para que somente os elementos de demolição sejam exibidos.

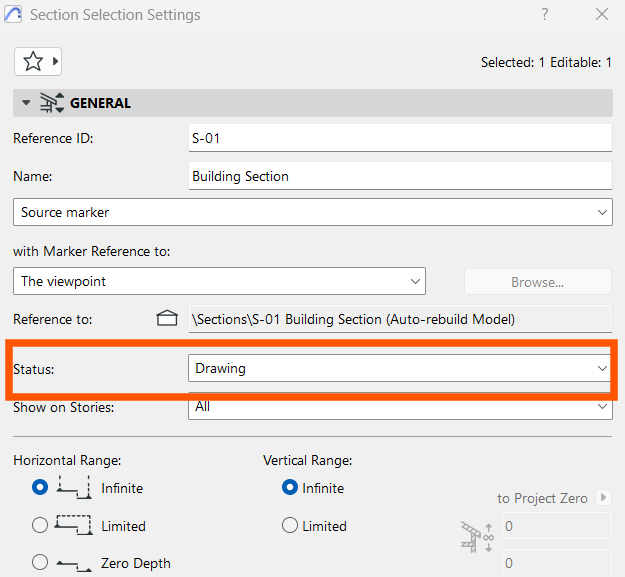

- Nas Definições de Vista, altere o estado para Desenho 2D.
- Copie o conteúdo 2D relevante (linhas/tramas de demolição) desta vista e cole na vista principal.
- Recomenda-se agrupar esses elementos e colocá-los em uma camada separada para melhor organização.

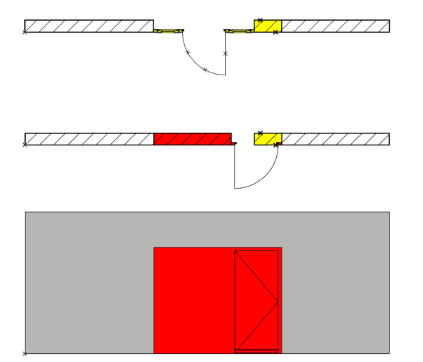

O Archicad pressupõe que áreas demolidas são automaticamente substituídas por elementos de Nova Construção correspondentes. Por exemplo, se uma seção de uma parede for demolida, essa área é automaticamente preenchida com uma nova parede.
Como os elementos de Nova Construção têm prioridade sobre os elementos de Demolição, somente a Nova Construção é exibida em vistas e cortes.
