Descrição do problema
Uma coluna multissegmentada é criada com a Ferramenta Pilar. No entanto, os segmentos ficam sempre centralizados entre si e não podem ser construídos fora do centro. Por exemplo, o segmento superior da coluna deveria alinhar rente em um dos lados com o segmento abaixo dele.
Solução
Para resolver isso, você pode criar novos perfis e trabalhar com um afastamento da Origem do Perfil.
- Ir para: Opções > Atributos do Elemento > Gestor de Perfil.

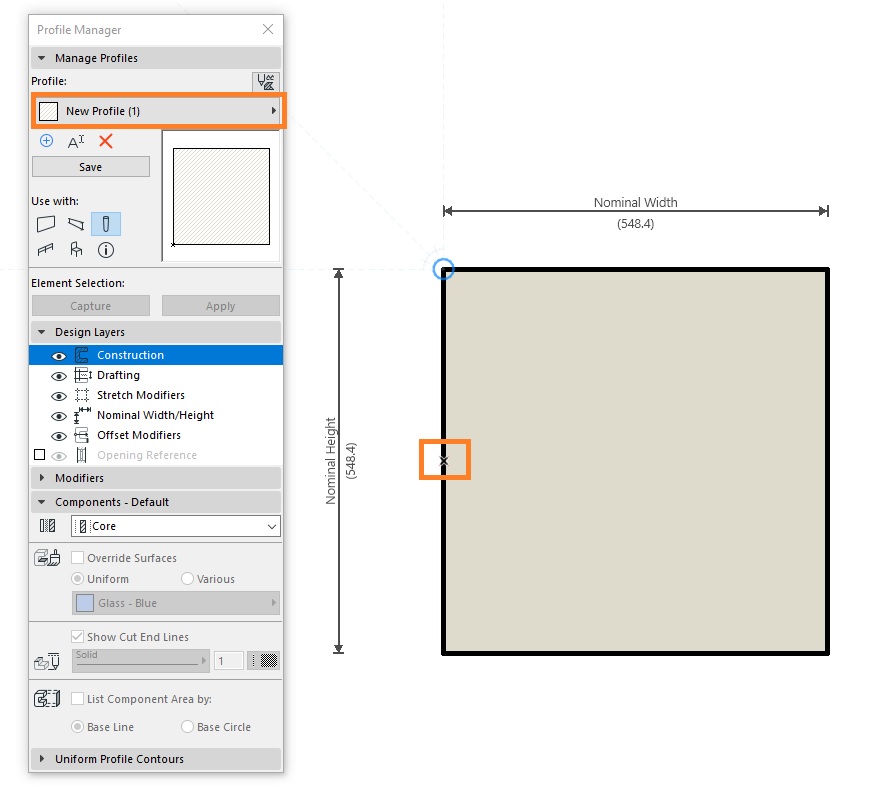

- Crie o perfil desejado no Gestor de Perfil e alinhe o padrão de hachura na distância adequada e desejada a partir da Origem do Perfil.

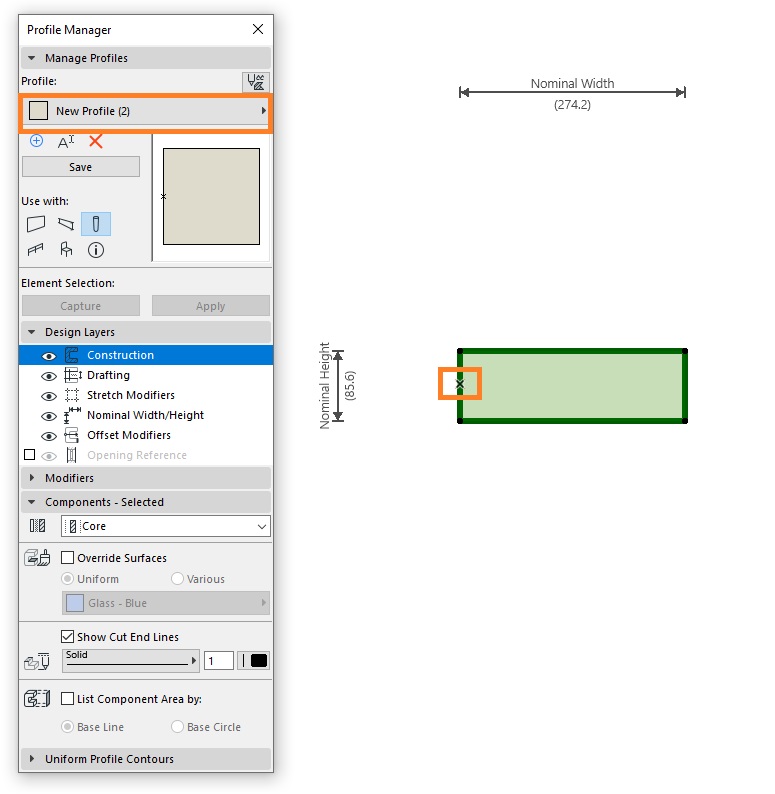

- Crie um segundo perfil, baseado na mesma Origem do Perfil.

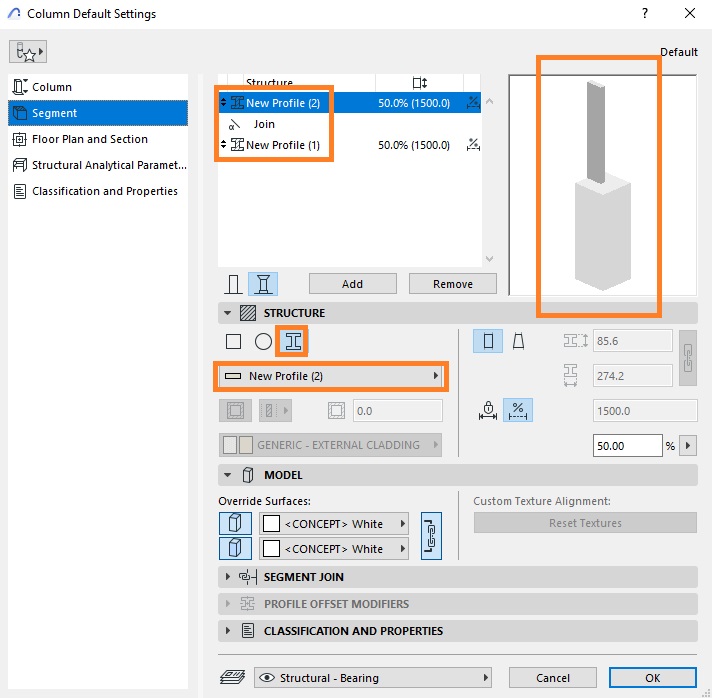

- Para definir o perfil como um Segmento para a Coluna, selecione a coluna desejada e vá para: Definições de Seleção da Coluna > Segmento > Estrutura
- Agora você poderá usar os perfis criados como segmentos.
