Descrição

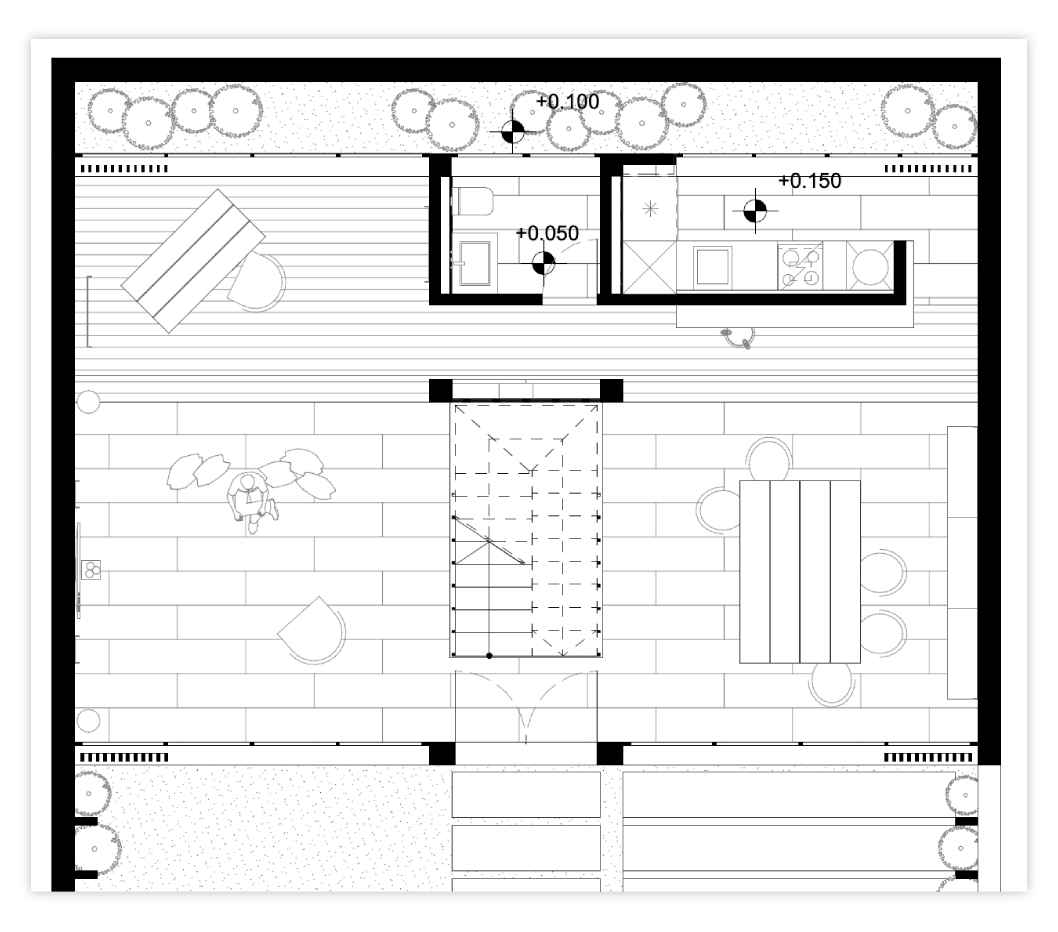

Ao usar tramas para representar revestimentos de piso na planta, outros elementos, como móveis e equipamentos, podem ficar ocultos. Existe uma forma de tornar essas tramas transparentes para que não cubram outros objetos?
Solução
Para que as Tramas tenham um Fundo Transparente, é necessário alterar a caneta do fundo da trama para transparente. Essa configuração pode ser acessada na Caixa de informações ou dentro das Definições de Seleção da Trama.
-

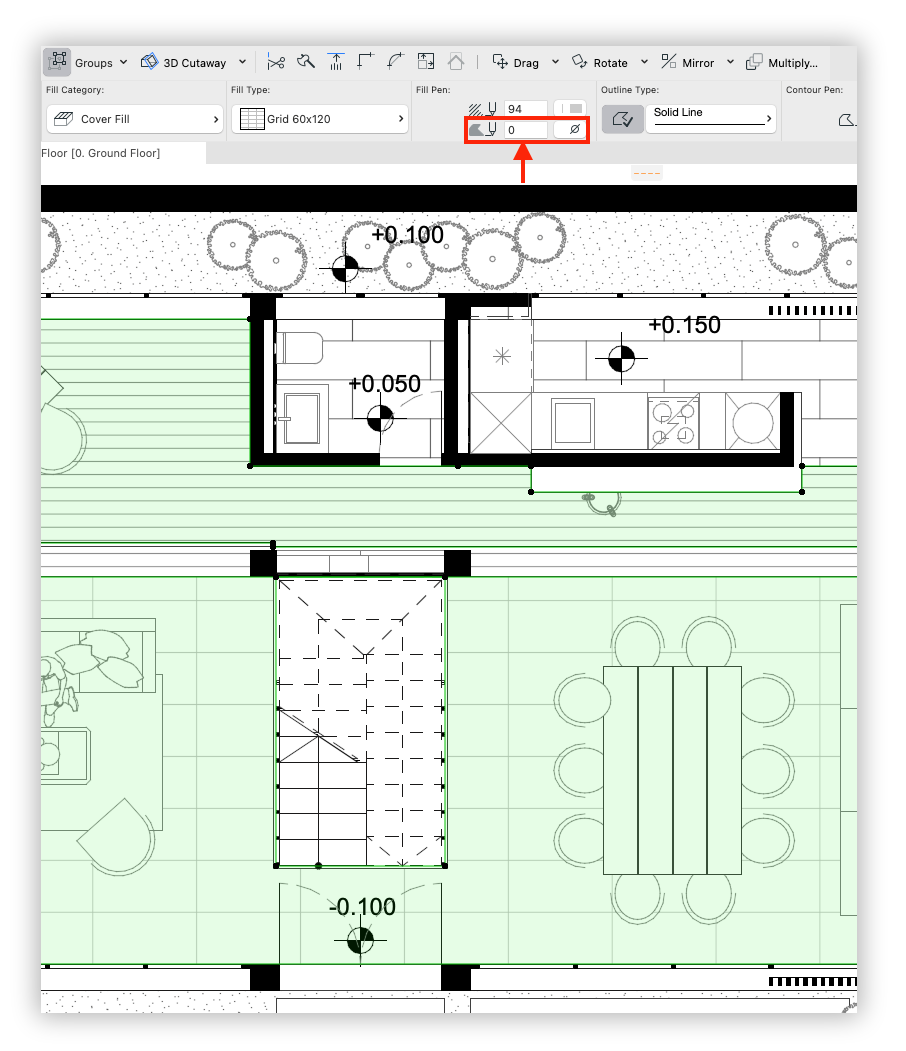

Na Caixa de informações, localize a seção Caneta da Trama ao lado do Tipo de Trama. Altere o valor da caneta de Fundo da Trama para “0”.

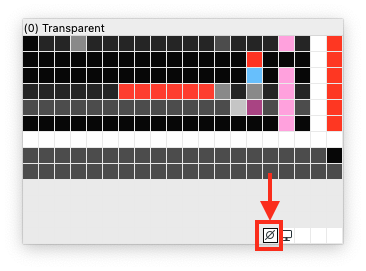

Ela é representada como um círculo com barra diagonal (Ø) no Conjunto de Canetas.
-

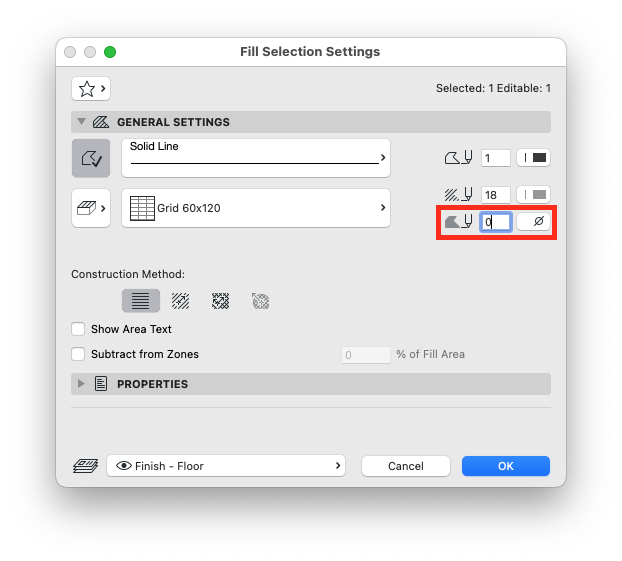

Da mesma forma, você também pode acessar essa configuração nas Definições de Seleção da Trama.
