Como mostrar a área envidraçada de portas e janelas em um mapa

Descrição do problema

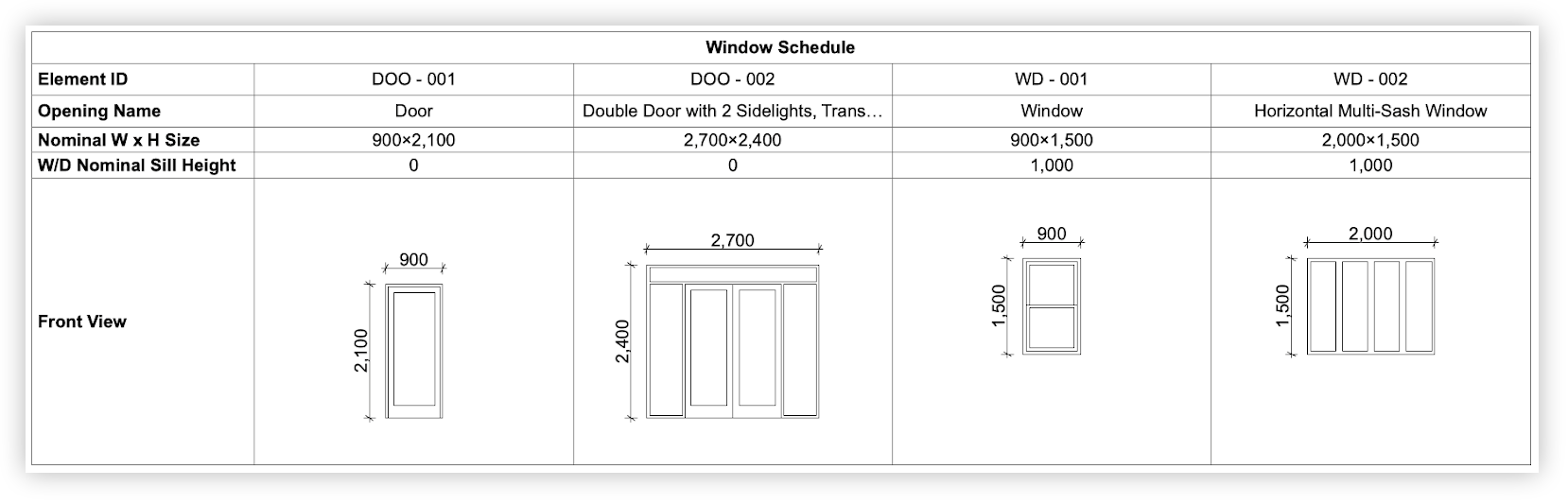

A área total envidraçada de portas e janelas deve ser incluída no mapa. Como adicionar este parâmetro e totalizar o valor?

Solução

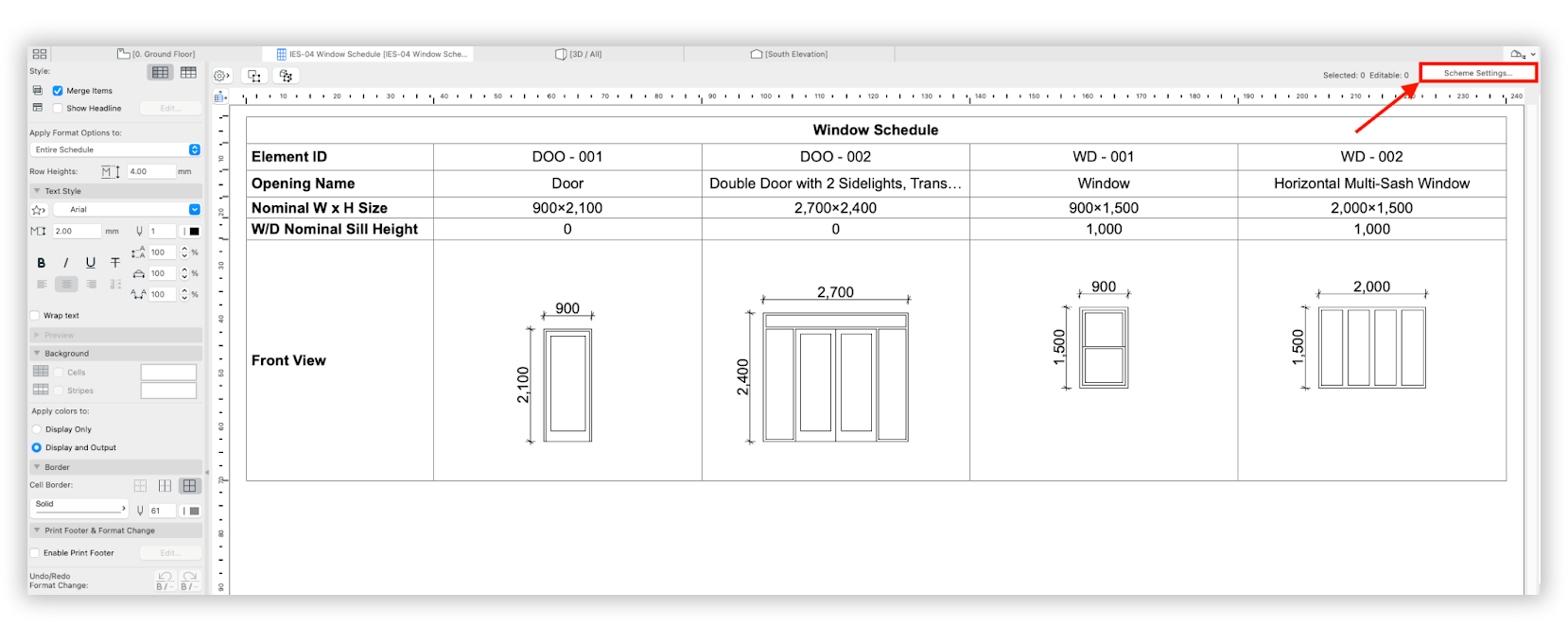

1. No Mapa de Portas e Janelas, acesse Definições de Esquema.

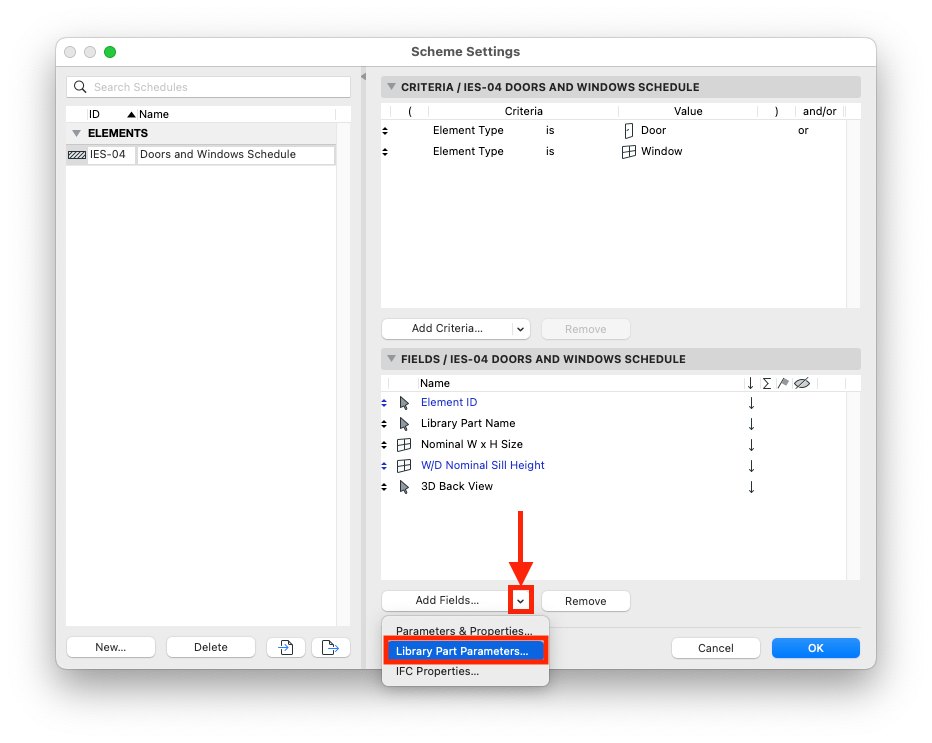

2. No diálogo Definições de Esquema, acesse a seção Campos. Aqui, você encontrará um botão  Adicionar Campos acompanhado por uma seta suspensa. Clique nesta seta suspensa e, em seguida, selecione Parâmetro do Item de Biblioteca.

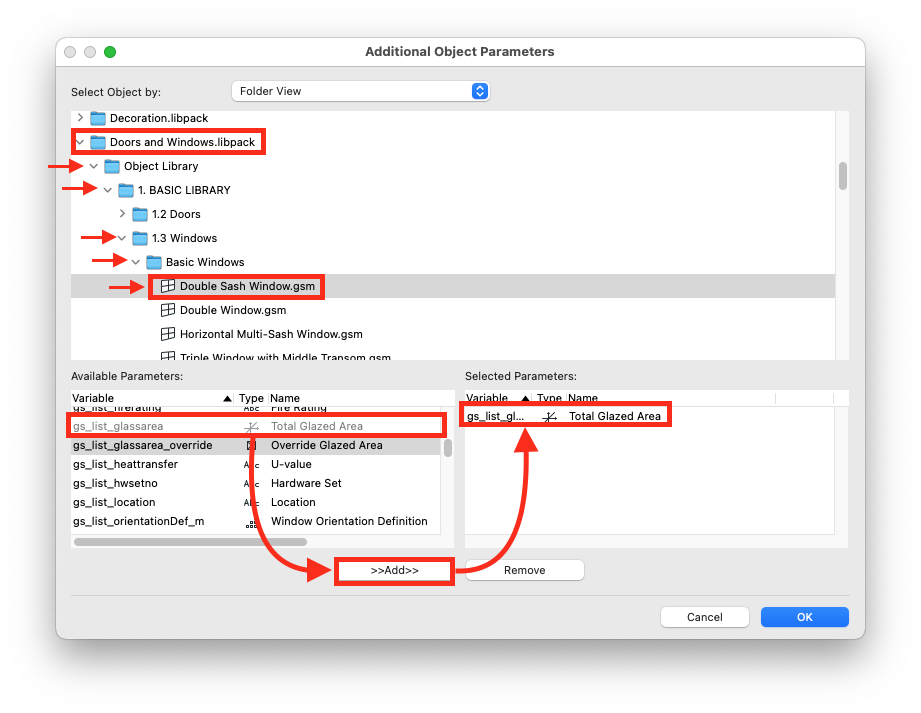

3. No diálogo Parâmetros dos Objetos Adicionais;

   • Localize um objeto Porta ou Janela para visualizar seus parâmetros associados disponíveis.
   • Após selecionar o objeto, será exibida uma lista dos parâmetros disponíveis. Procure a variável chamada "gs_list_glassarea", que está associada ao nome "Área Total Envidraçada."
   • Selecione o parâmetro Área Total Envidraçada e clique no botão Adicionar para incluí-lo no seu mapa.
   • Clique em OK para confirmar e sair do diálogo.

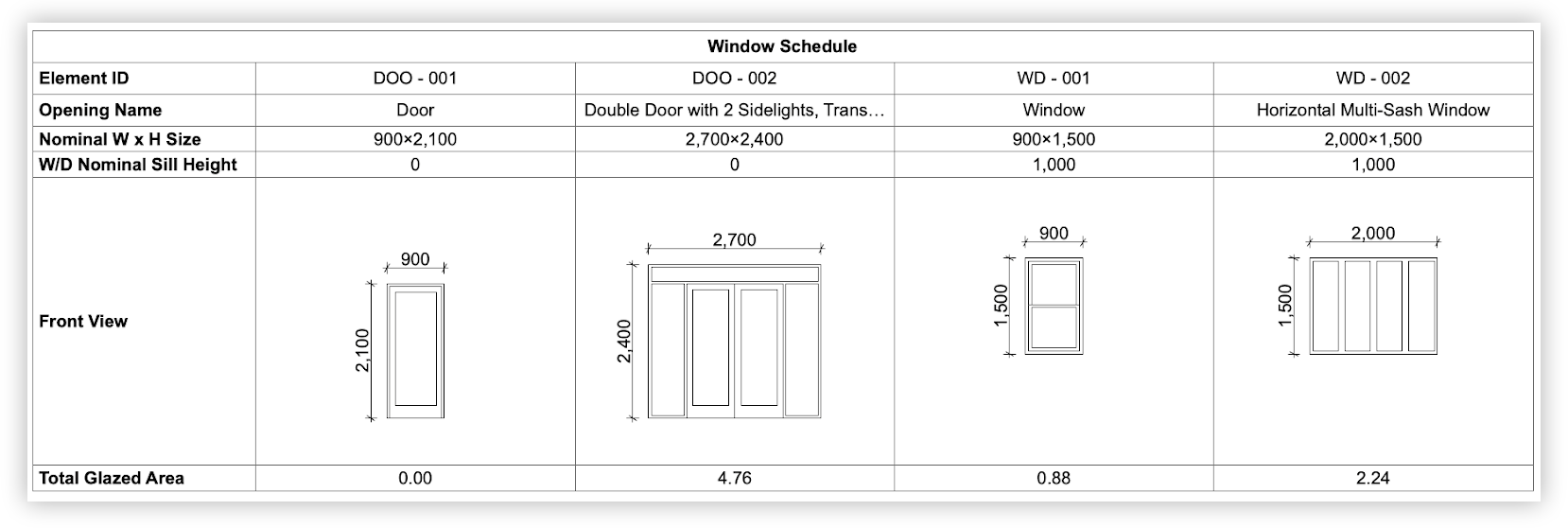

4. Agora você terá o campo Área Total Envidraçada no seu Mapa conforme mostrado na captura de tela abaixo.
