Descrição do problema
Ao lidar com projetos de cobertura complexa, é comum encontrar situações em que duas coberturas com inclinações diferentes precisam ser conectadas. Isso pode consumir muito tempo se cada ângulo tiver que ser ajustado manualmente. Existe um método automático no Archicad para conectar essas coberturas sem inserir manualmente os ângulos desejados?
Solução
O Archicad oferece uma maneira automática de conectar duas coberturas com inclinações diferentes usando o recurso Aresta em Meia-esquadria nas Definições de Borda Personalizada. Esta ferramenta agiliza o processo, eliminando a necessidade de ajustes manuais de ângulo. Para fazer isso:
1. Selecione ambas as coberturas: Comece selecionando as duas coberturas que deseja conectar. Certifique-se de que as arestas das coberturas que você pretende ligar estejam destacadas.
2. Abra as Definições de Borda Personalizada: Clique na aresta compartilhada entre as duas coberturas. Uma Paleta de Contexto aparecerá assim que a aresta for selecionada. Na Paleta de Contexto, clique na opção rotulada Definições de Borda Personalizada. Isso abrirá as opções de configuração da aresta.

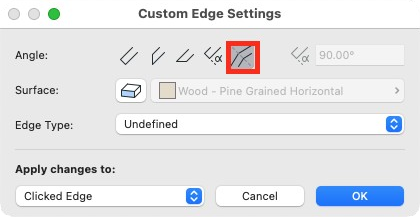

3. Defina como Aresta em Meia-esquadria: Na caixa de diálogo Definições de Borda Personalizada, navegue até a seção Ângulo. Nesta seção, escolha Aresta em Meia-esquadria. Esta configuração alinhara automaticamente as arestas de ambas as coberturas nos ângulos corretos, criando uma transição perfeita entre elas.
4. Confirme e aplique: Clique em OK para aplicar as definições. As coberturas agora estarão conectadas com arestas alinhadas, sem a necessidade de inserção manual adicional.
