Descrição

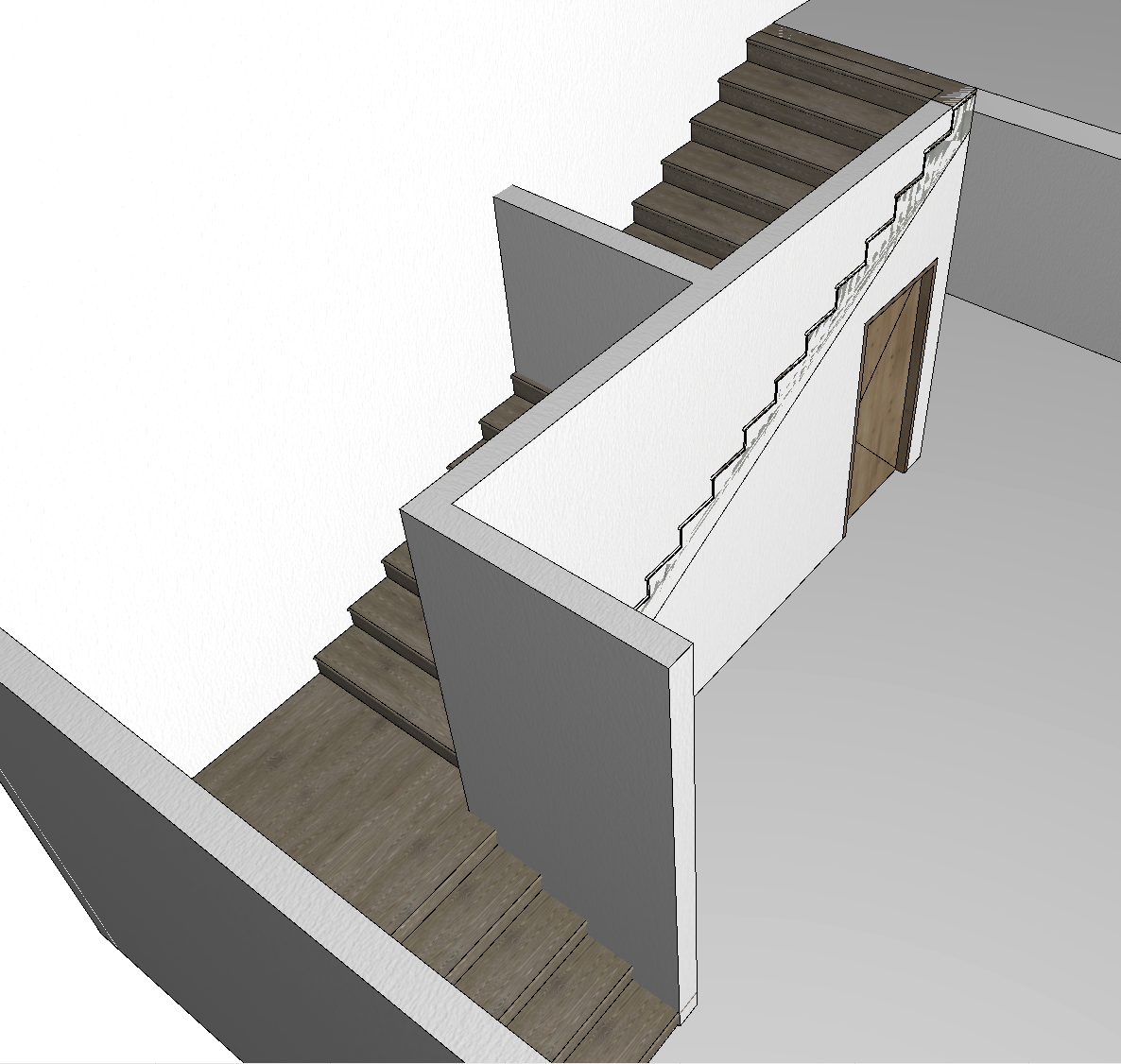

Neste projeto, há um espaço de armazenamento sob as escadas que precisa ser totalmente fechado por paredes. O desafio é cortar as paredes para acompanhar a forma das escadas. Como isso pode ser feito?
Solução
Para conseguir isso, pode-se usar a ferramenta Operações de Elementos Sólidos do Archicad.
- Mude para a Vista 3D para visualizar claramente o seu modelo.

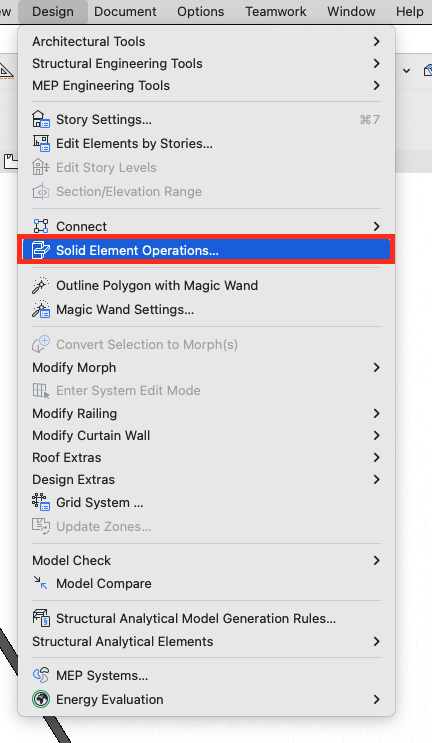

- Acesse Modelagem > Operações Elementos Sólidos na barra de menus para abrir a janela da ferramenta.

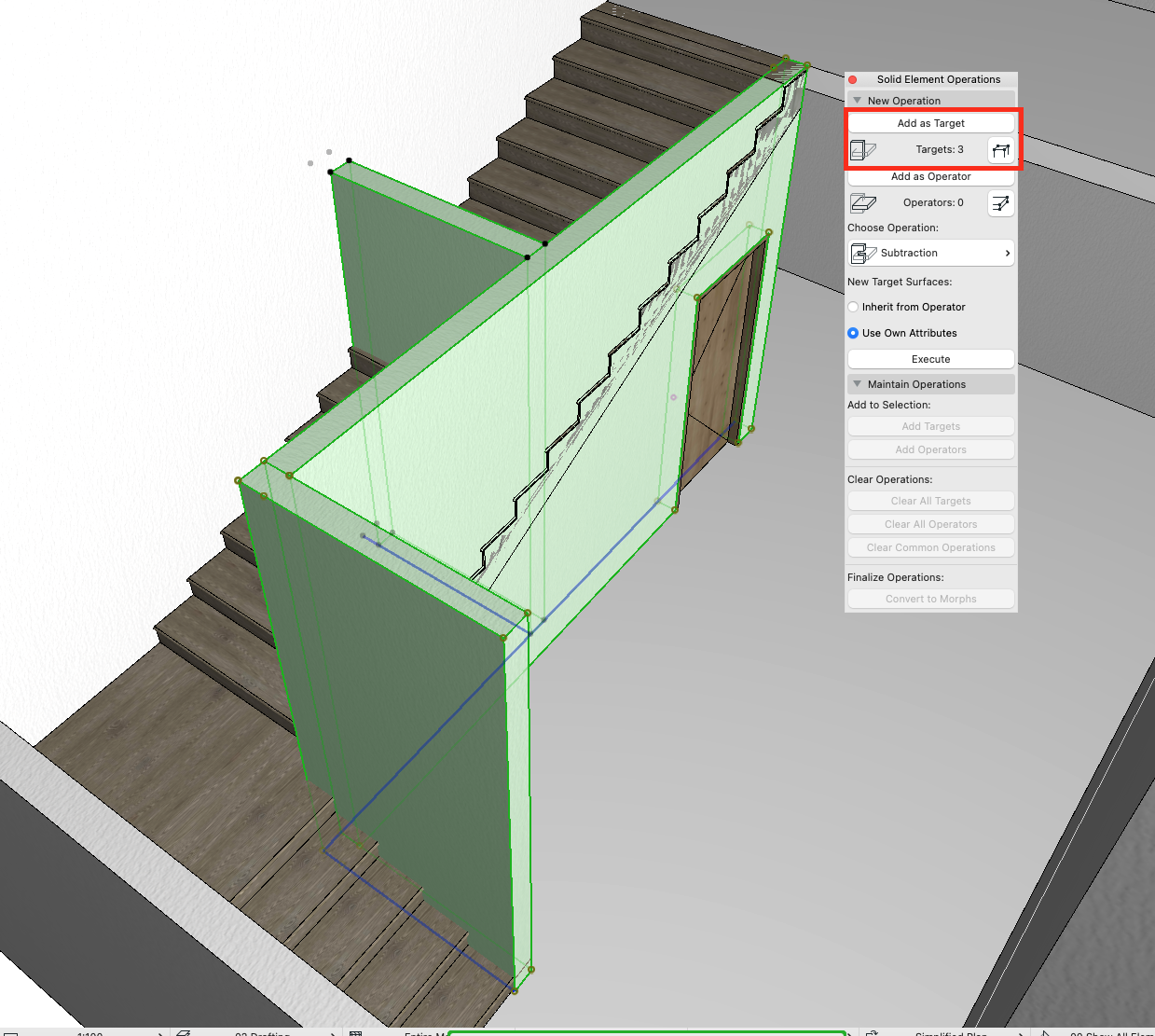

- Selecione as paredes a serem cortadas e clique em Adicionar como Alvo na janela Operações de Elementos Sólidos.

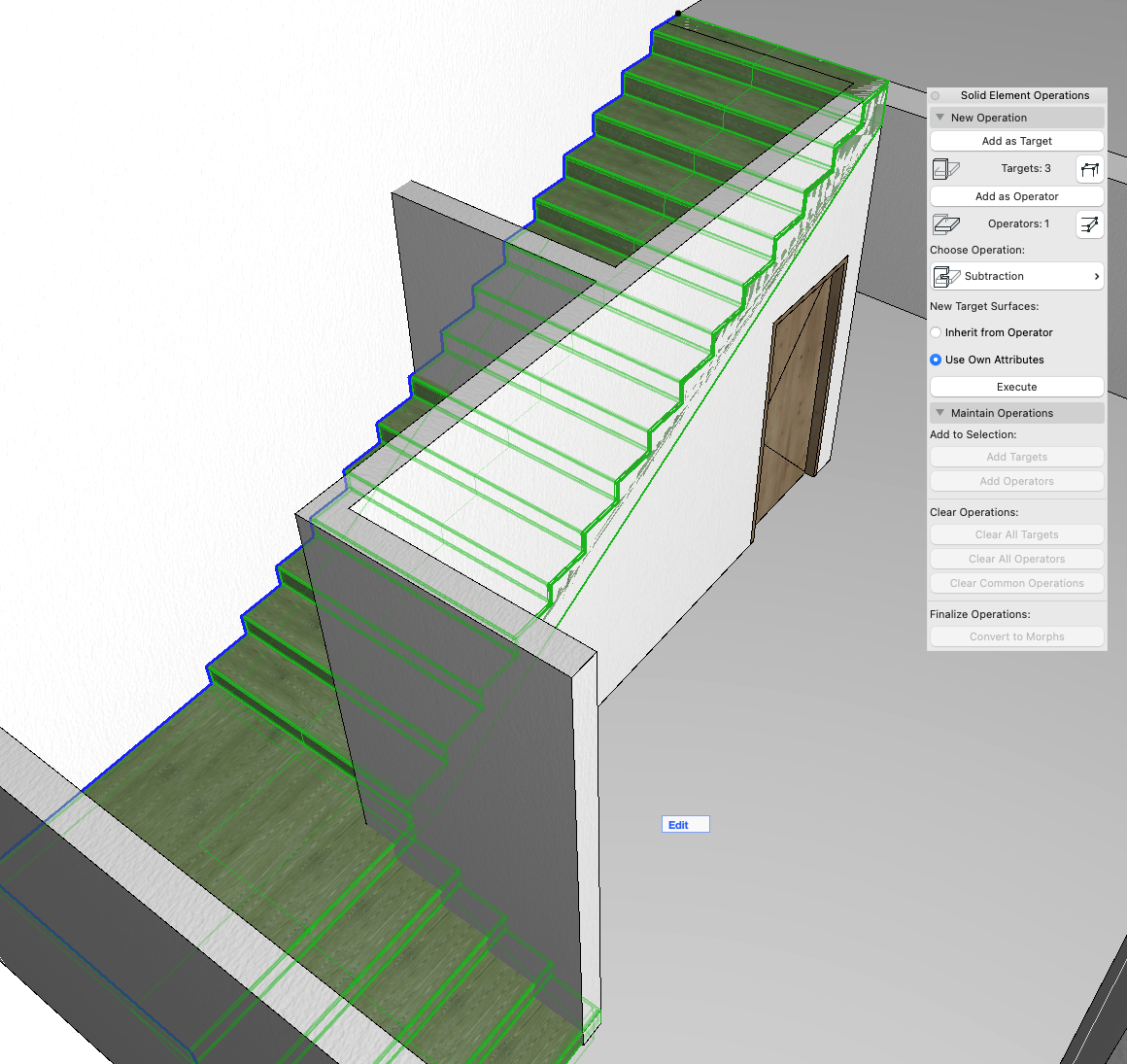

- Selecione as escadas que serão usadas como elemento de corte e clique em Adicionar como Operador.
-

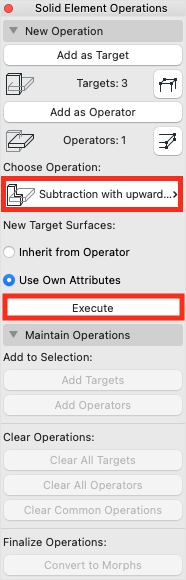

Na seção Operação, escolha Subtração com Extrusão para Cima no menu suspenso.
- Pressione Executar para cortar as paredes de acordo com a forma das escadas.

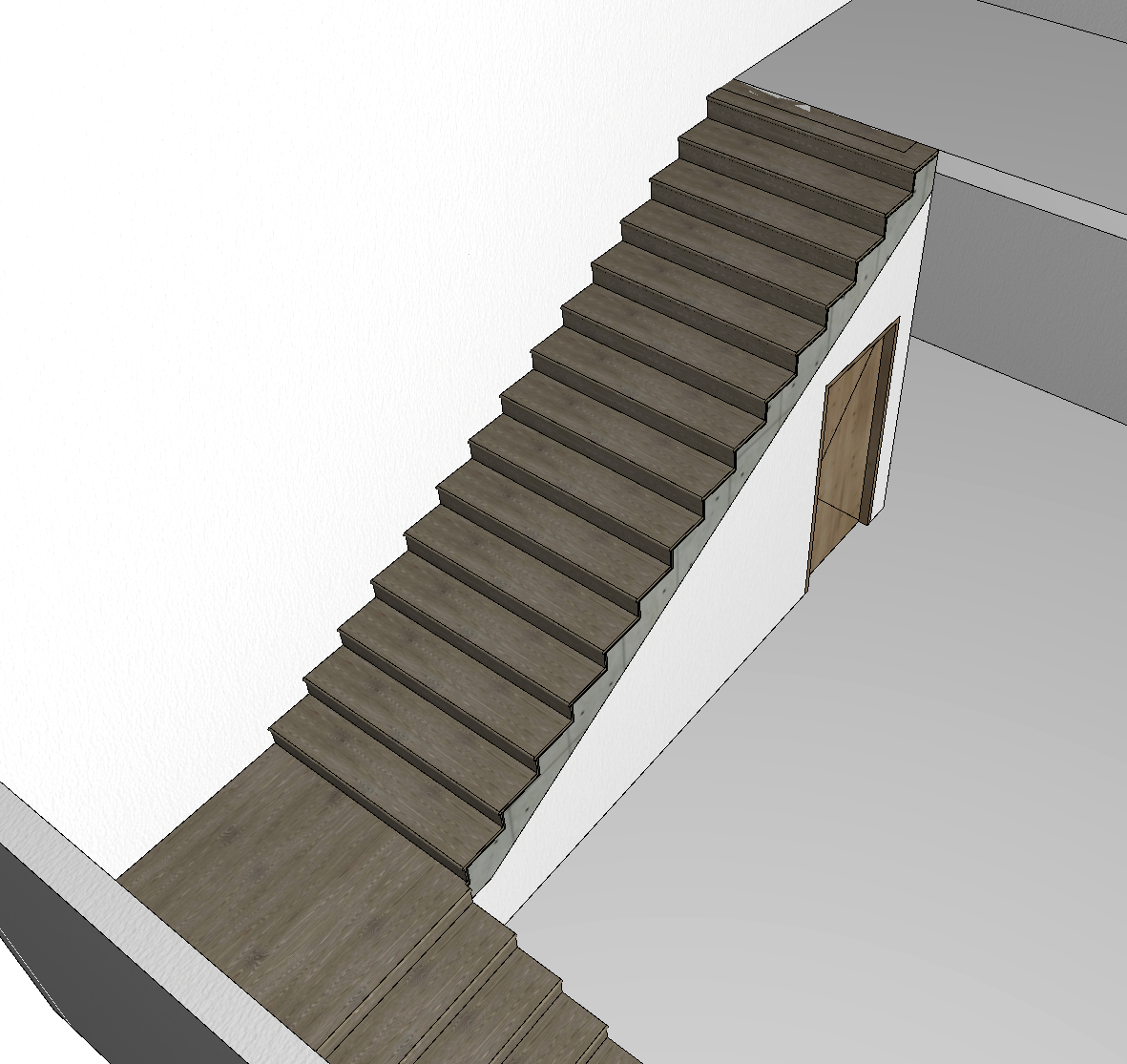

- Confirme que as paredes da área de armazenamento fechada agora se encaixam perfeitamente sob as escadas.
Ao usar este método, você garante que a área de armazenamento sob as escadas fique devidamente fechada, com as paredes ajustadas perfeitamente à estrutura das escadas.
