Descrição

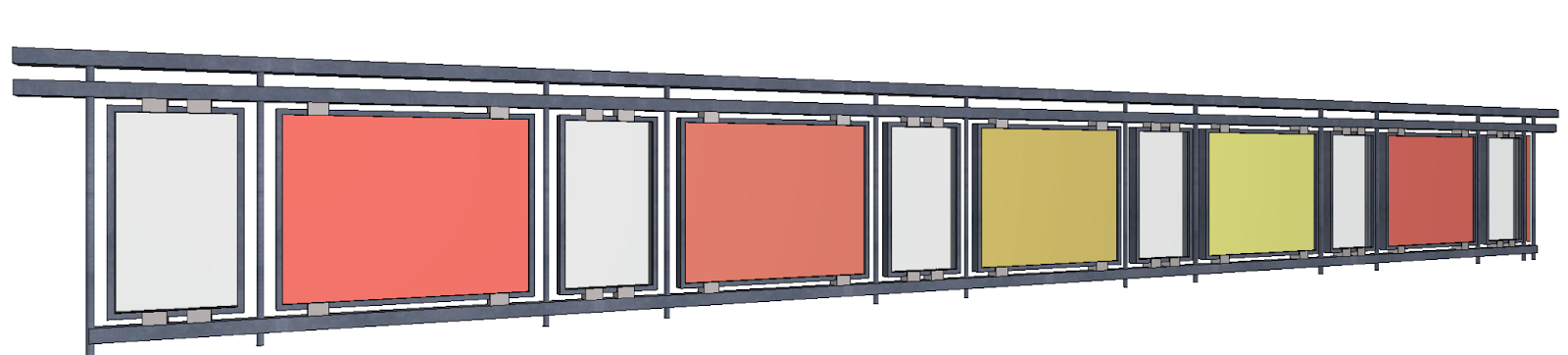

O projeto exige o desenho de um guarda-corpo contínuo em que cada painel tenha uma cor diferente. Como isso pode ser feito no Archicad, permitindo desenhos únicos ao longo de todo o comprimento do guarda-corpo?
Solução
Por padrão, cada guarda-corpo é definido com padrões que apenas se repetem com base na distância definida. Para que todo o guarda-corpo fique editável e cada padrão possa ser modificado separadamente, é preciso converter o padrão para comprimento de segmento. Para isso:
- Selecione no projeto o guarda-corpo a ser personalizado.
-

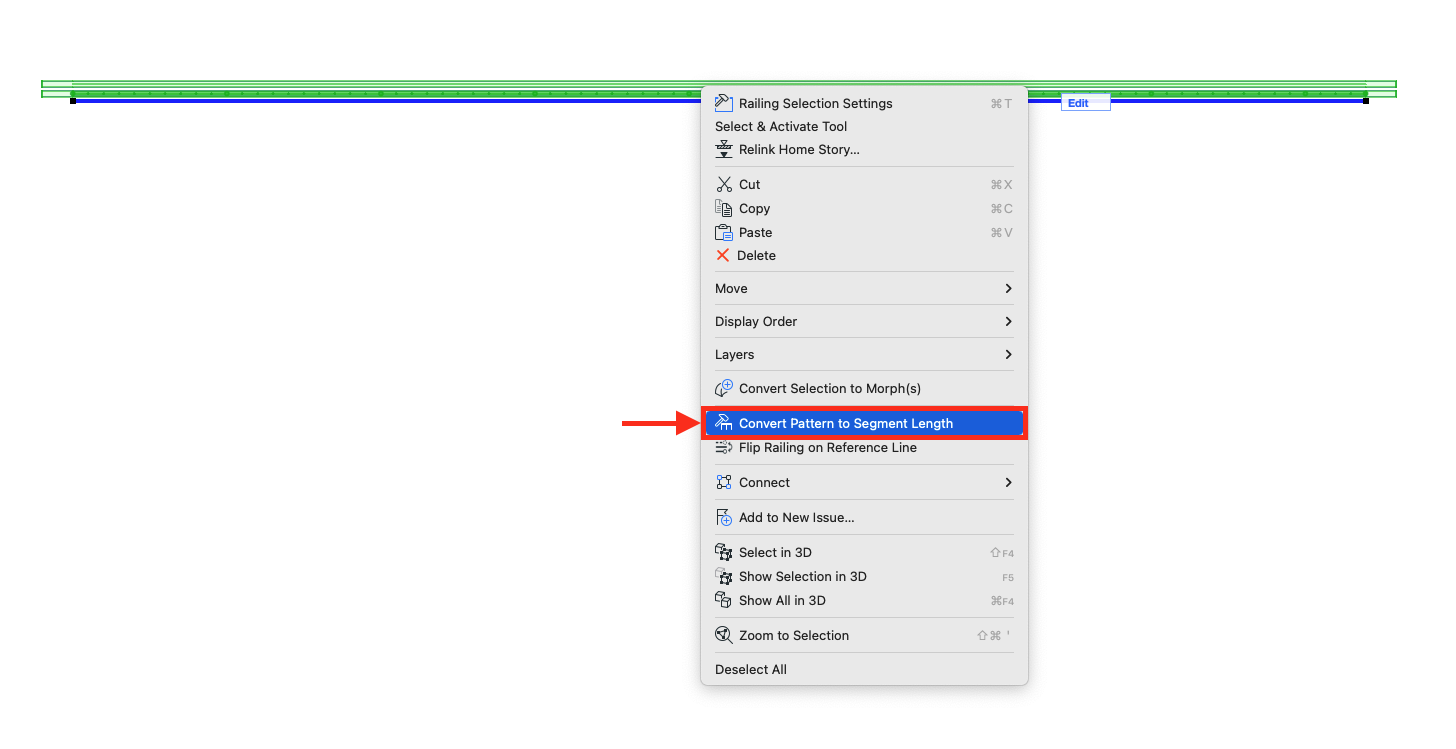

Clique com o botão direito e escolha Converter Padrão para Comprimento de Segmento. Isso transforma cada segmento em uma unidade individual para personalização.

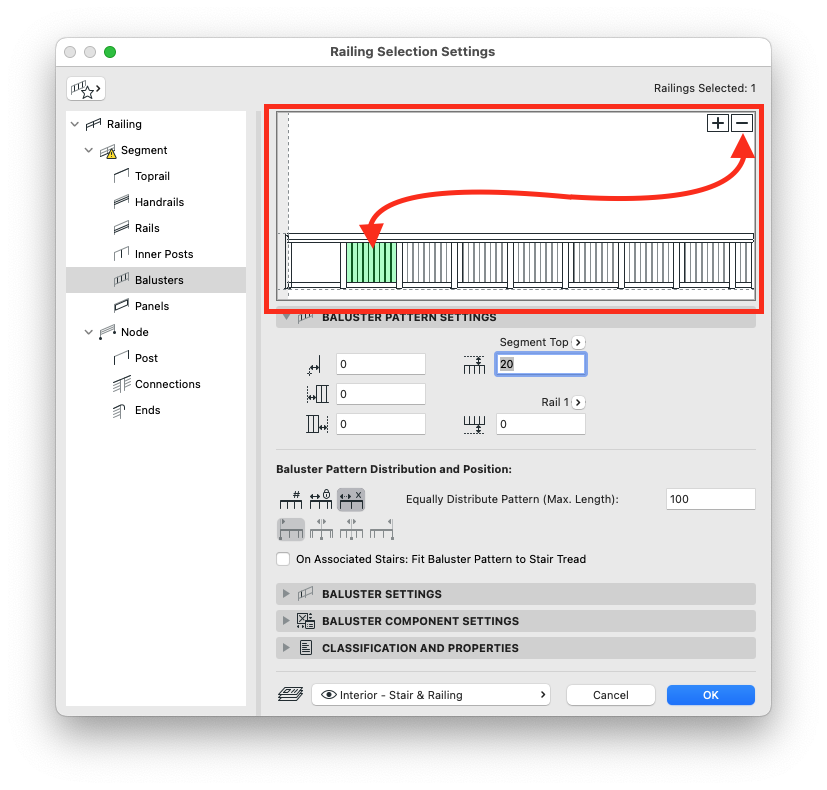

- Abra as Definições de Seleção do Guarda-Corpo. Acesse Segmento > Balaústres.
- Apague todos os balaústres existentes para limpar os padrões padrão e abrir espaço para painéis personalizados.
- Acesse a seção Painéis e clique no ícone (+) para adicionar um novo painel.

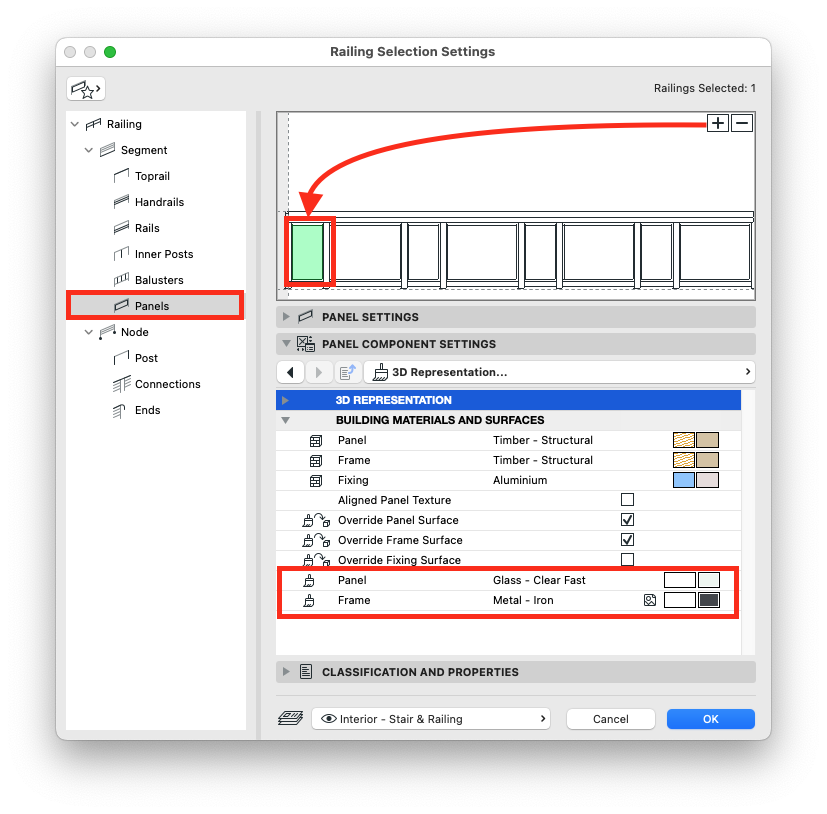

- Nas Definições Componente Painel, na aba Representação 3D, ative Sobrepor Superfície do Painel para atribuir cores ou materiais diferentes a cada painel.

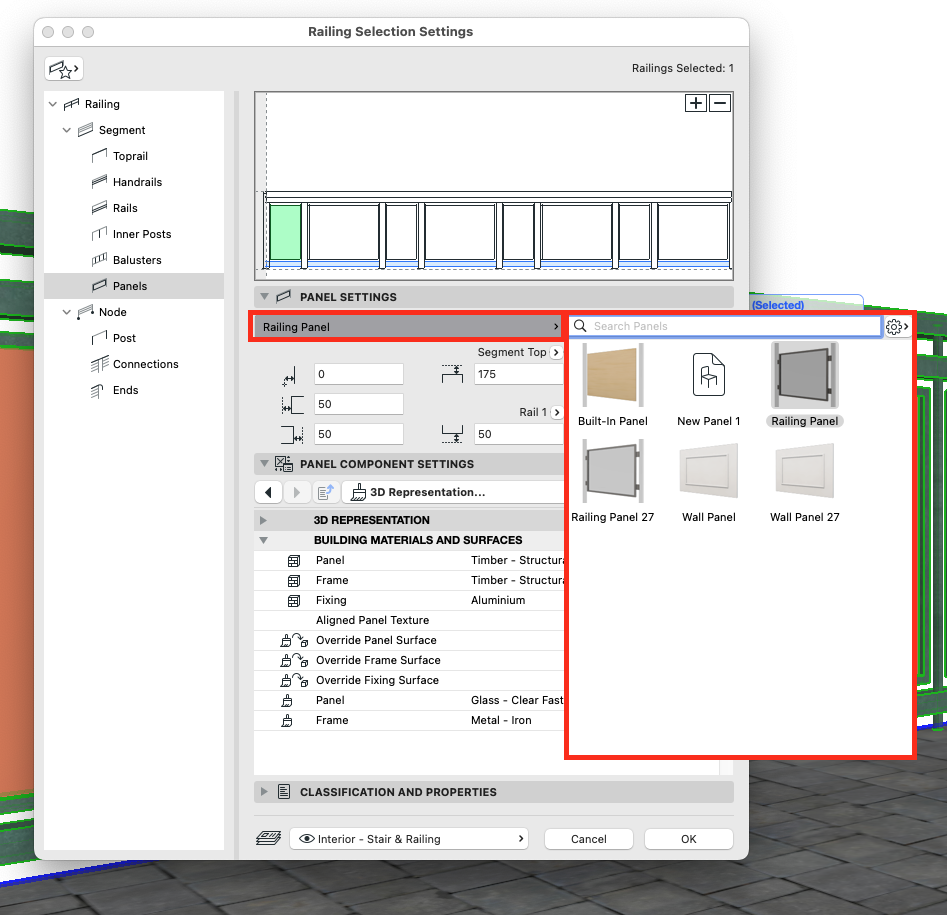

DICA: Se quiser usar um estilo de painel completamente diferente, selecione-o no menu suspenso nas Definições do Painel.
- Repita esses passos para cada segmento/painel ao longo do guarda-corpo para obter o resultado desejado.
-
Clique em OK para finalizar o desenho personalizado do guarda-corpo.
