Descrição do problema
Meu projeto envolve o desenho de uma escada em que cada piso tem uma largura diferente, resultando em um layout de escada não convencional. Estou procurando uma solução dentro do Archicad para criar essa configuração única de escada. Como posso modificar ou criar uma escada personalizada no Archicad para acomendar pisos com larguras variadas?
Solução
O Archicad permite modificar os perímetros da escada para acomendar pisos únicos usando o método Boundary Selection (Seleção de Moldura).

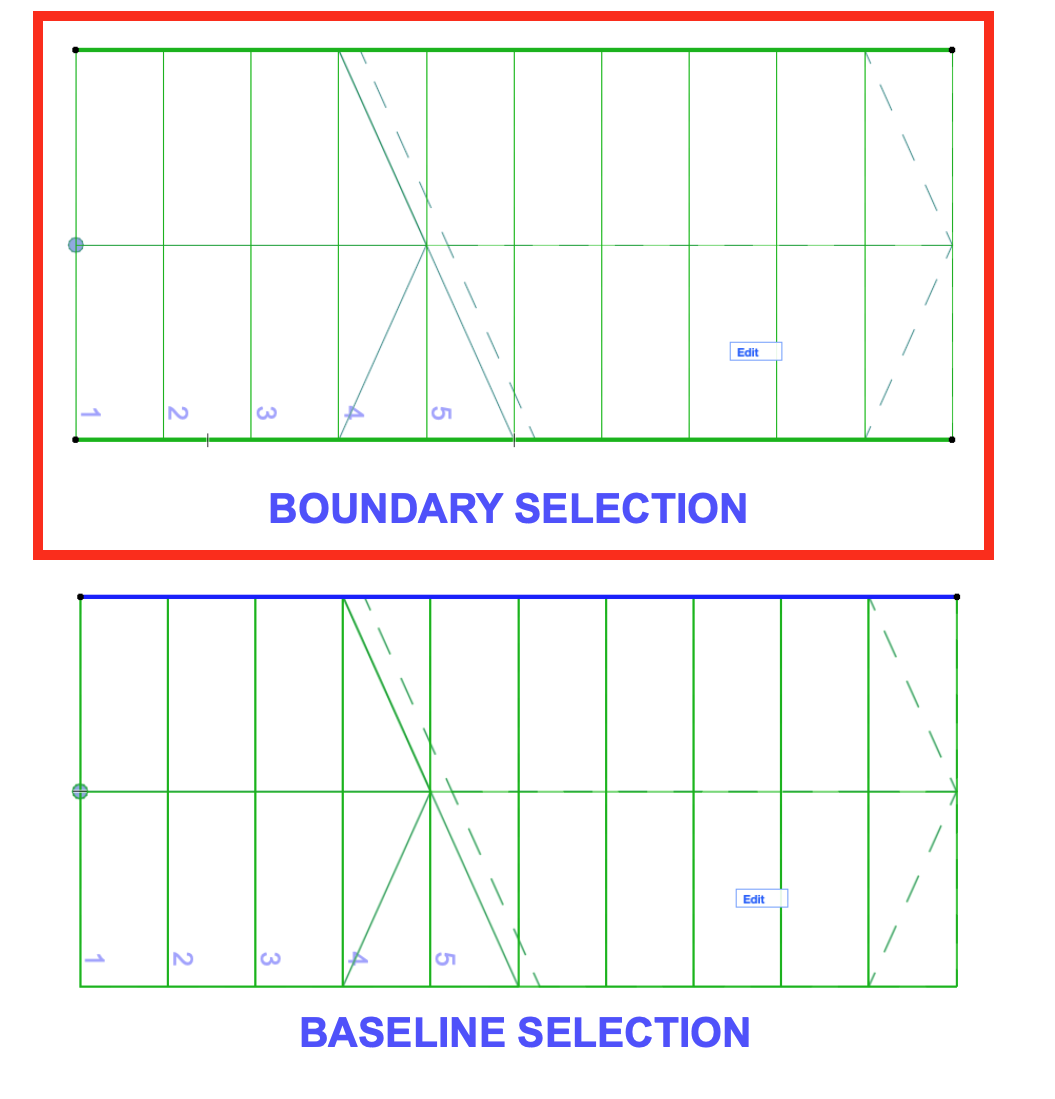

1. Selecione a escada com Boundary Selection:
Comece selecionando a escada. Com o cursor sobre a aresta da escada, pressione TAB para alternar entre as opções Boundary Selection e Baseline Selection. Certifique-se de que o modo Boundary Selection esteja ativado.

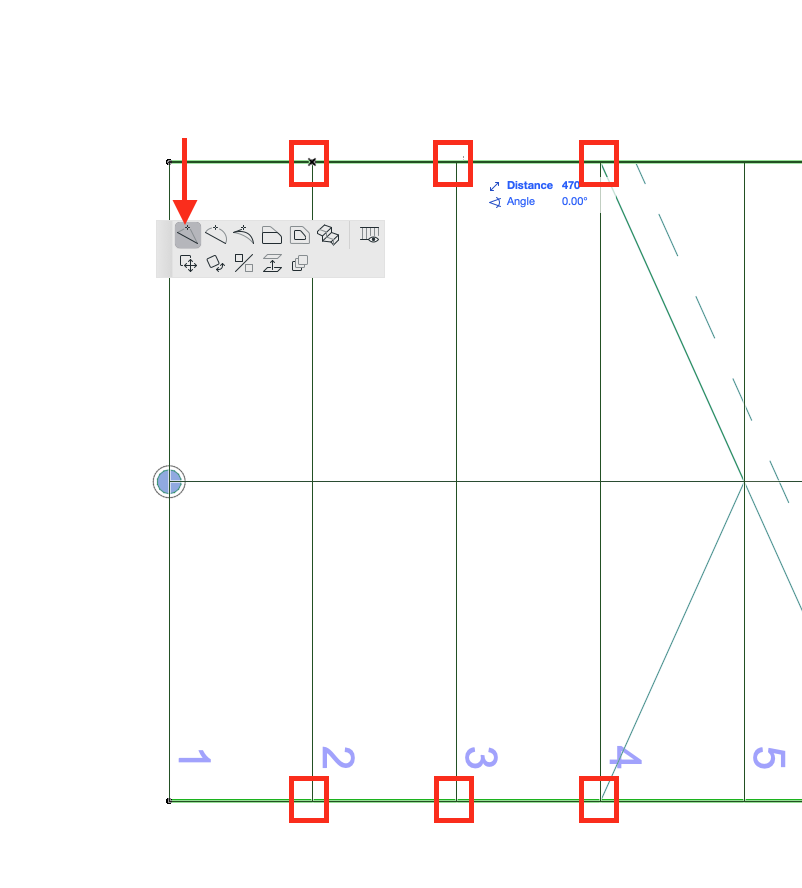

2. Adicione nós para a extremidade de cada piso:
Uma vez no modo Boundary Selection, clique para adicionar nós ao longo do perímetro da escada. Esses nós marcarão as extremidades de cada piso. Adicionar nós nesses pontos permite um controle maior sobre a forma e as dimensões de cada piso individualmente.

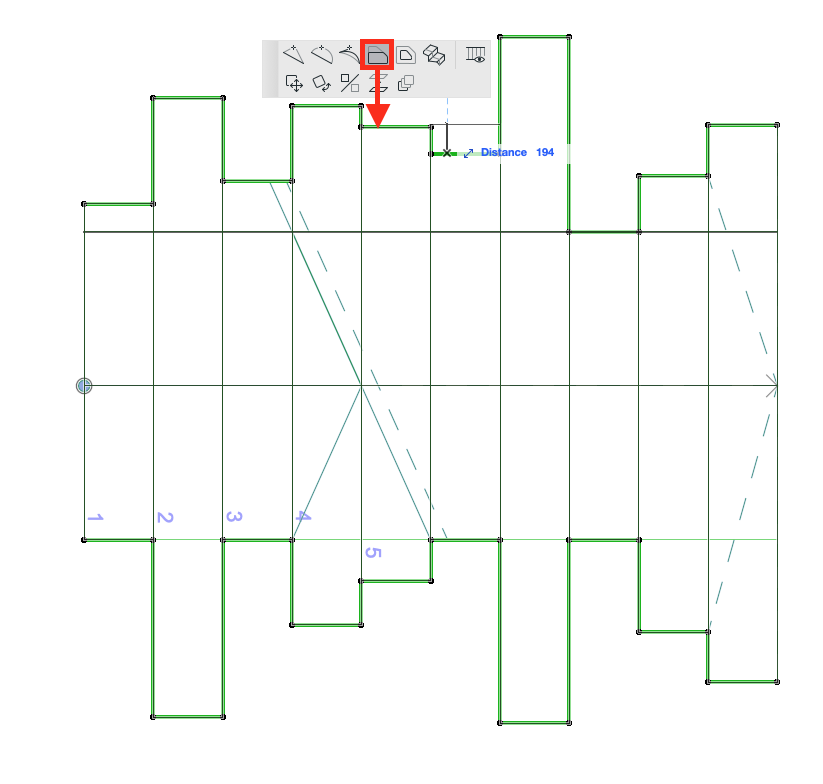

3. Ajuste o perímetro para afastar as larguras dos pisos:
Depois de definir as extremidades, afaste manualmente a aresta de cada piso de acordo com as dimensões únicas especificadas no projeto. Ao manipular os nós, a largura de cada piso pode ser ajustada para criar o desenho de escada irregular ou personalizado necessário.
Esse método oferece a flexibilidade necessária para modelar escadas com pisos desiguais, mantendo a integridade do projeto como um todo.
