Como criar um objeto de iluminação personalizado?

Descrição

Preciso criar um objeto de luminária personalizado no qual eu possa modificar os diversos níveis de iluminação.

Solução

Para criar um projeto de luminária personalizada no Archicad, com controle dos níveis de iluminação, siga estas etapas para modelar, adicionar à biblioteca do projeto e ajustar a intensidade da luz da sua luminária personalizada:

Modele a luminária e salve-a como objeto

1. Modele o objeto da luminária usando as ferramentas Laje, Coluna, Viga ou Morph do Archicad.

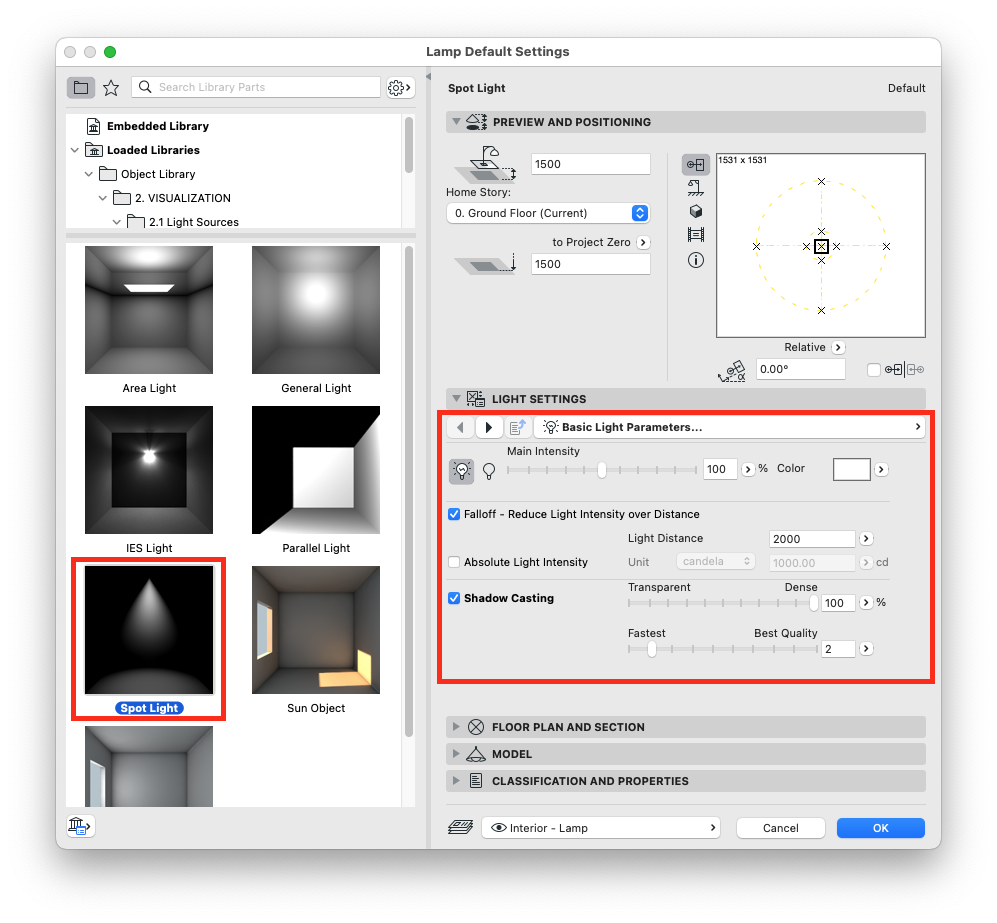

2. Aplique uma fonte de luz ao seu modelo usando a Ferramenta Luminária e ajuste a intensidade para aproximar o nível de iluminação desejado.

   Dica:  Nesta etapa, recomenda-se ajustar a intensidade da luz para um valor próximo do nível desejado. Fazer isso agora minimiza os ajustes necessários mais adiante no processo.

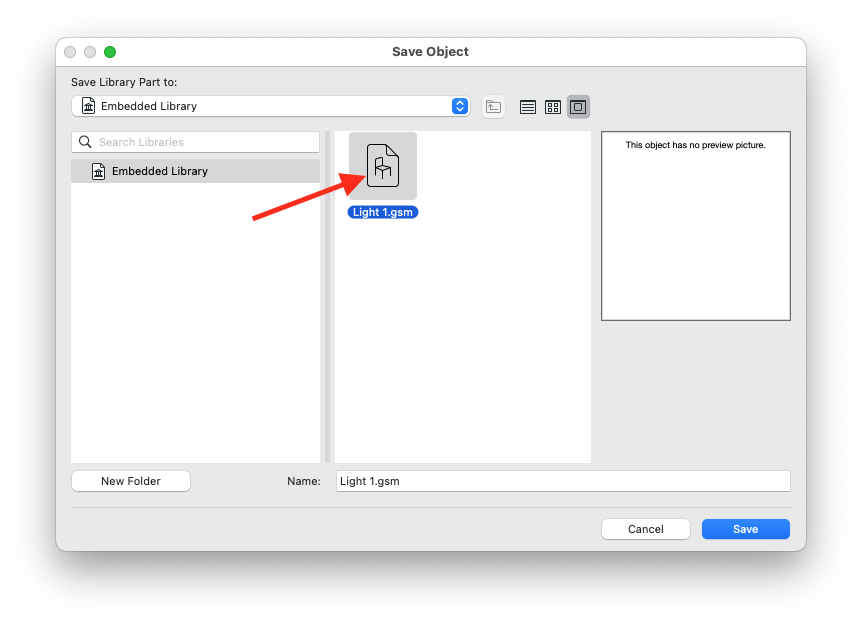

3. Salve o modelo de luminária concluído como um objeto personalizado.

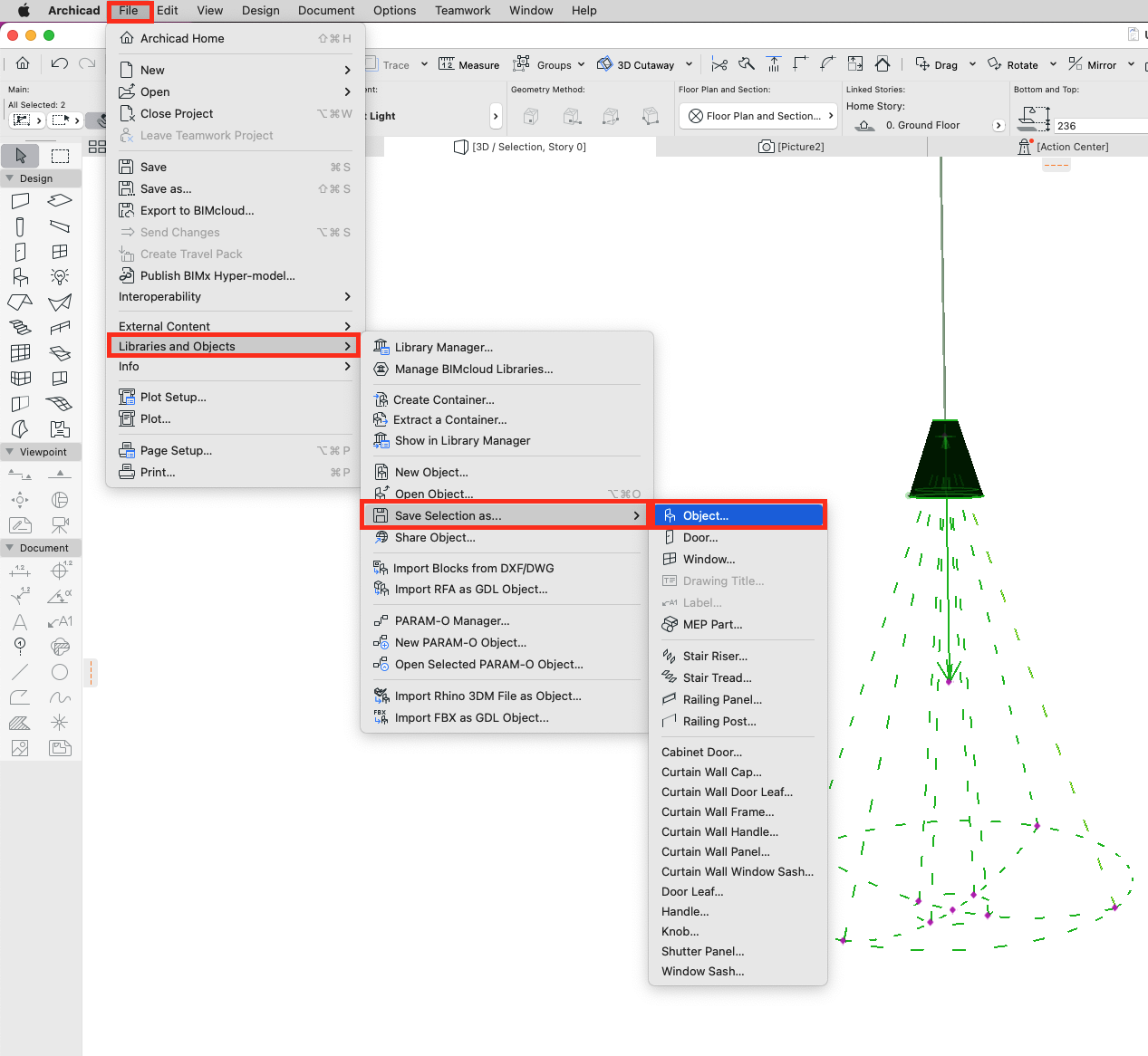

   • Acesse Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Objeto para tornar a luminária reutilizável no seu projeto.
4. Verifique o resultado usando o Rendering.

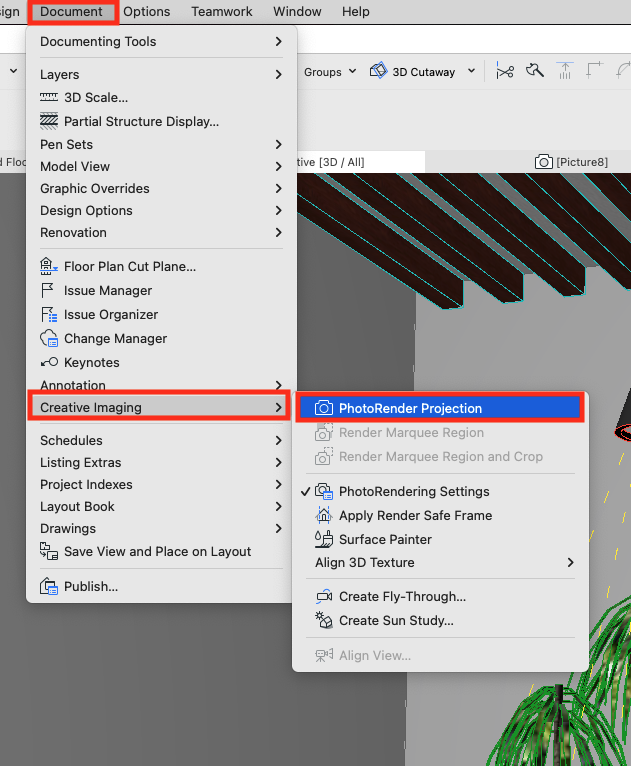

   • Navegue até Documentação > Imagem Final 3D > Renderização para conferir se a iluminação da luminária se comporta conforme o esperado.

Ajuste a intensidade da luz por meio do Texto GDL

Se for necessário um controle adicional da intensidade da luz, especialmente para ajustes mais refinados, será preciso modificar o Texto GDL do objeto. Veja como:

1. Abra o Texto GDL do objeto:

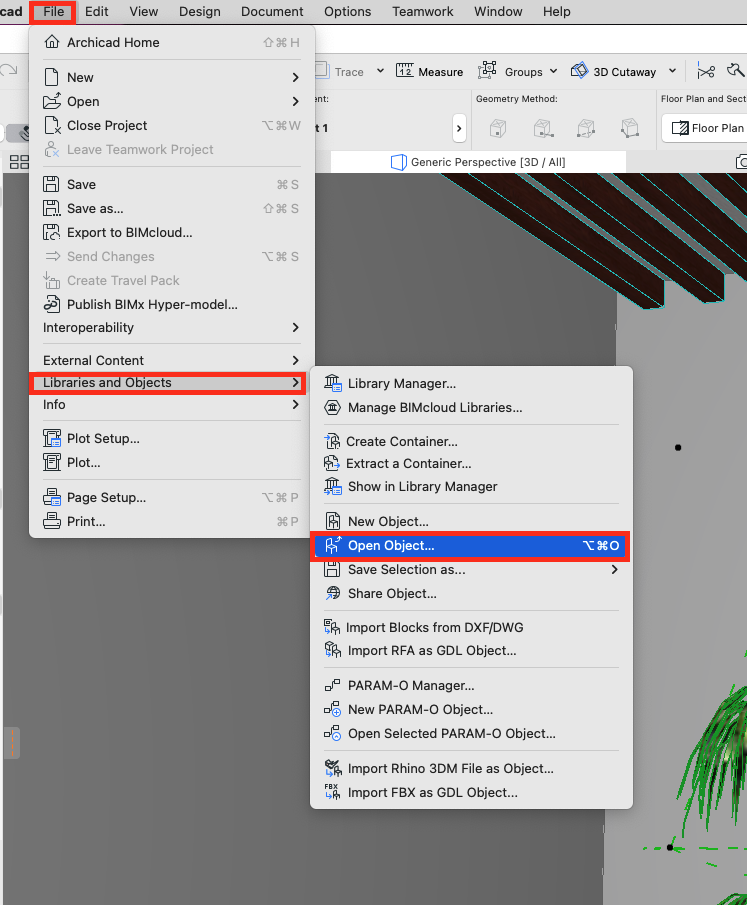

   • Acesse Arquivo > Bibliotecas e Objetos > Abrir Objeto.
     Isso abre o editor de GDL, no qual você pode personalizar o comportamento do objeto.



2. No editor de GDL, acesse a aba 3D.

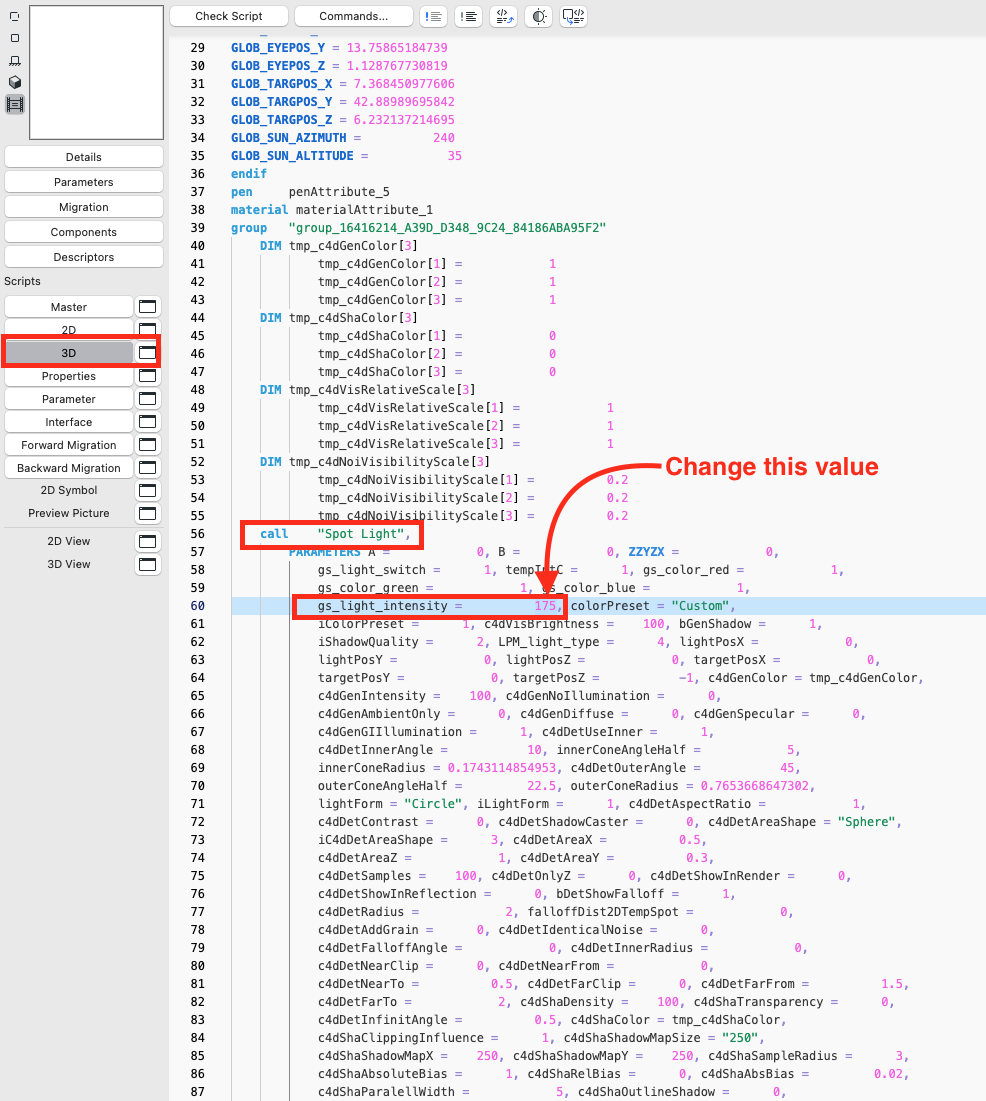

3. No texto, procure a definição de Spot Light. Nesta seção, localize o script de gs_light_intensity.
4. Ajuste o valor para corresponder à intensidade de iluminação desejada.

5. Depois de editar o texto, feche o editor de GDL e certifique-se de salvar as alterações. Seu objeto de luminária personalizado agora refletirá os níveis de iluminação atualizados.
