Descrição do problema

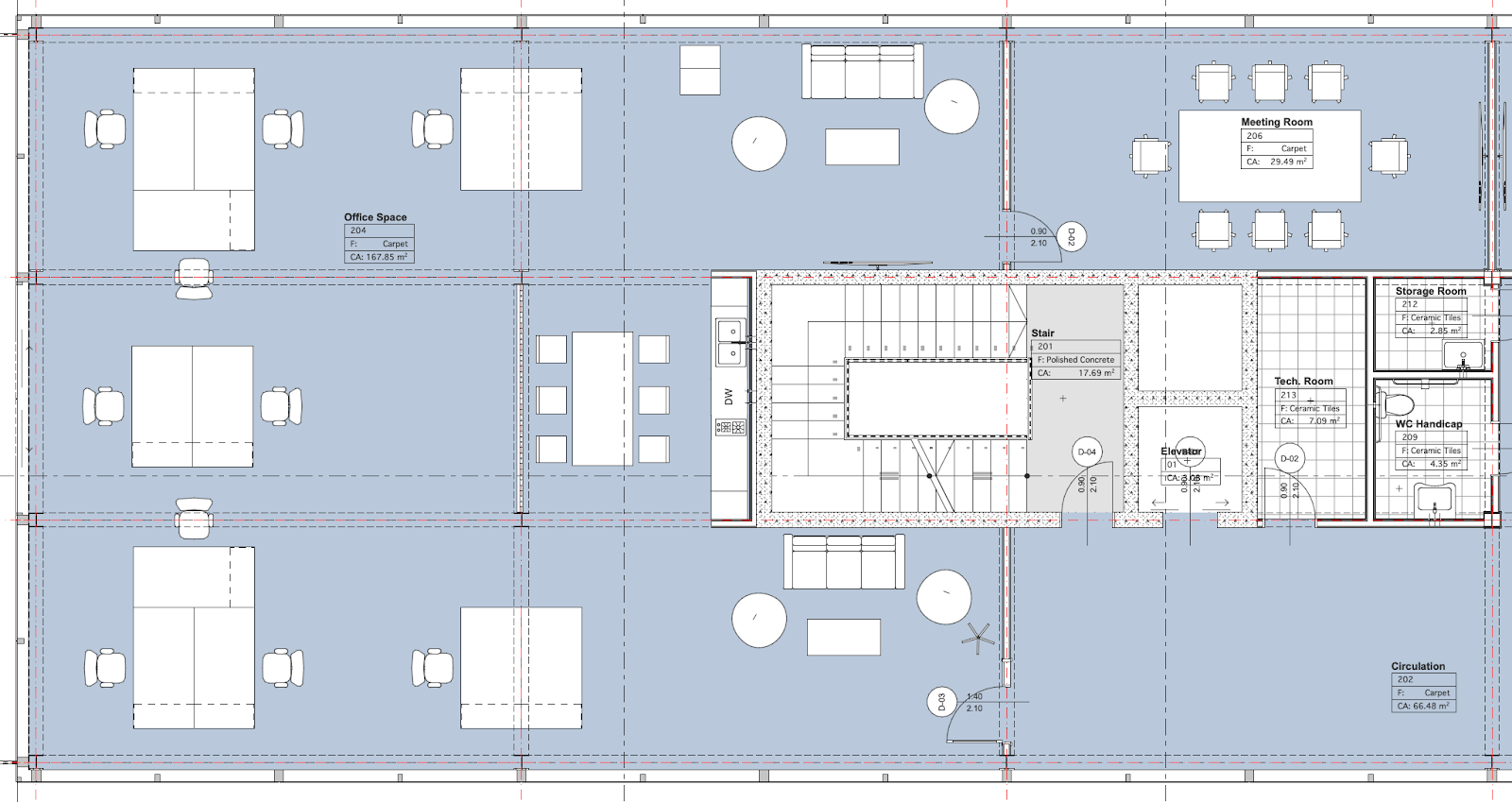

Criei uma planta de mobiliário e quero garantir que o mobiliário e as portas estejam definidos com distâncias apropriadas entre si. Existe uma maneira de exibir isso automaticamente no Archicad?
Solução

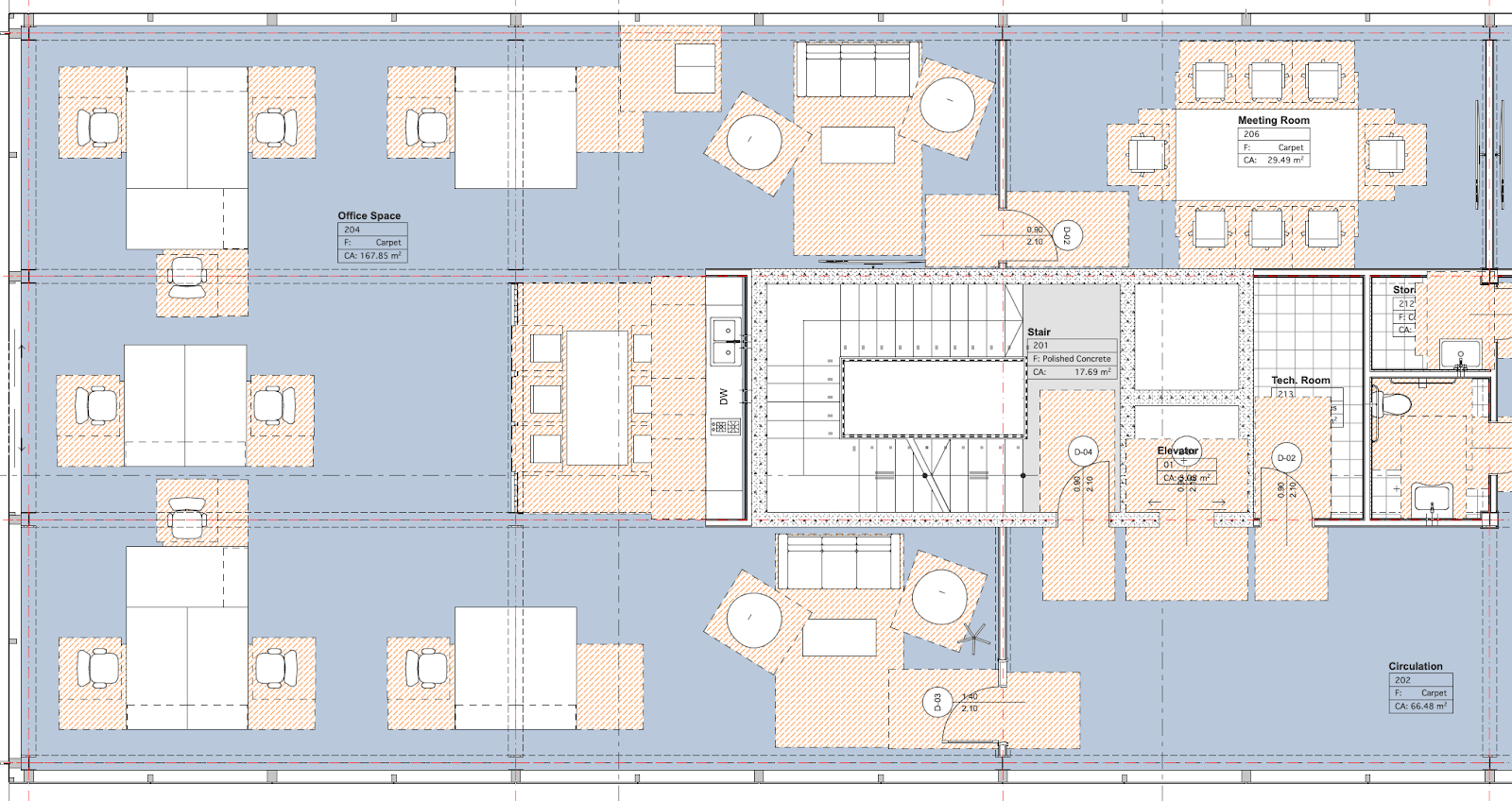

Exibir o espaço mínimo entre objetos é crucial ao projetar plantas de mobiliário no Archicad. Para fazer isso:
1. Acesse as opções de visualização do modelo:

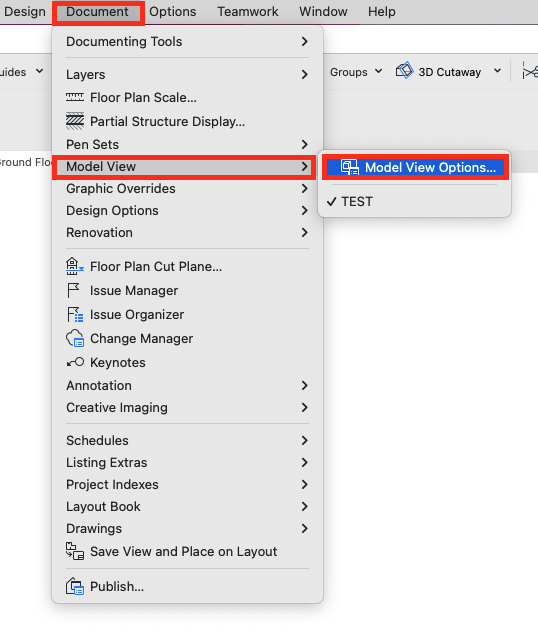

Na visualização de Planta, vá para Documentação > Visualização do Modelo > Opções de Visualização Modelo.
2. Ative a exibição de espaço mínimo:

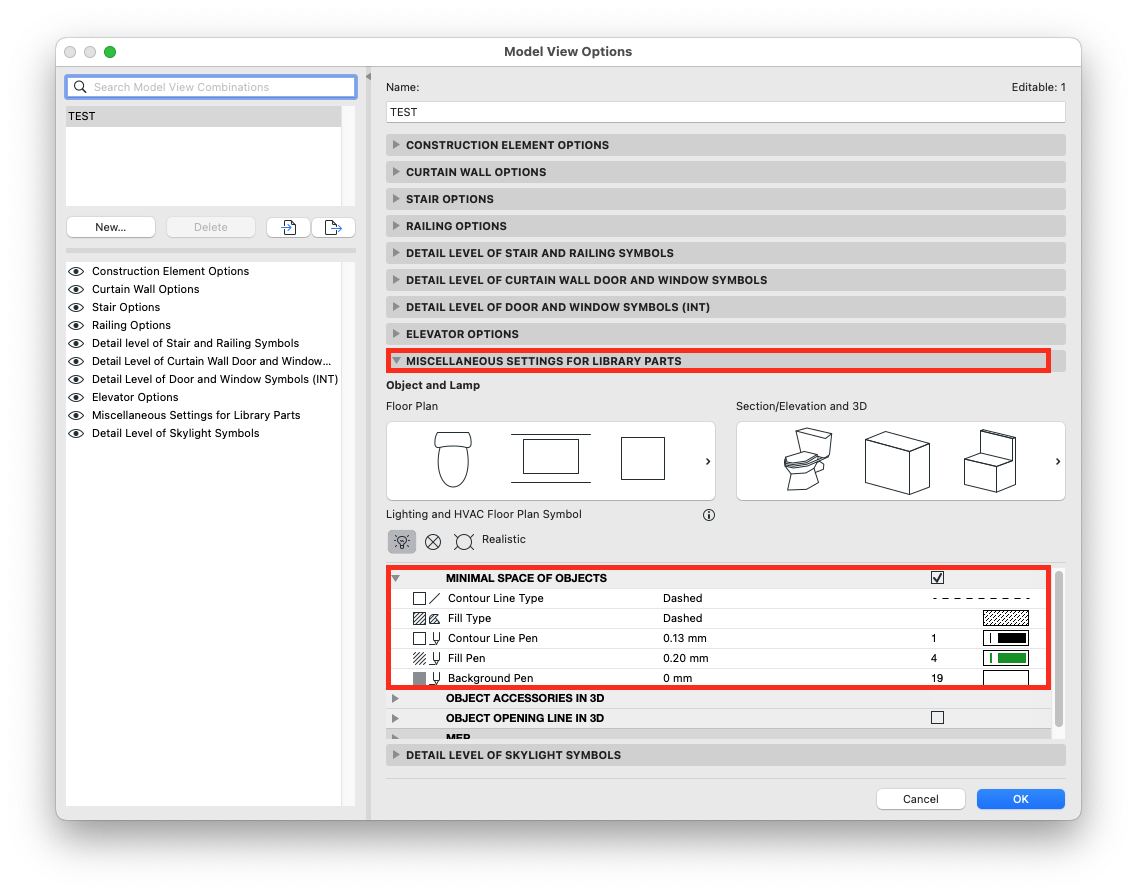

Na caixa de diálogo Opções de Visualização do Modelo, em Definições Diversas para Itens da Biblioteca marque a caixa de seleção Espaço Minimo de Objetos. Isso ativa a exibição do espaço mínimo ao redor dos objetos, e você pode ajustar como esse espaço é apresentado.
3. Modifique os valores de espaço mínimo do objeto:
Para ajustar as definições de espaço mínimo específicas para um objeto:
- Selecione o objeto.
- Ir para Definições de Seleção de Objeto.

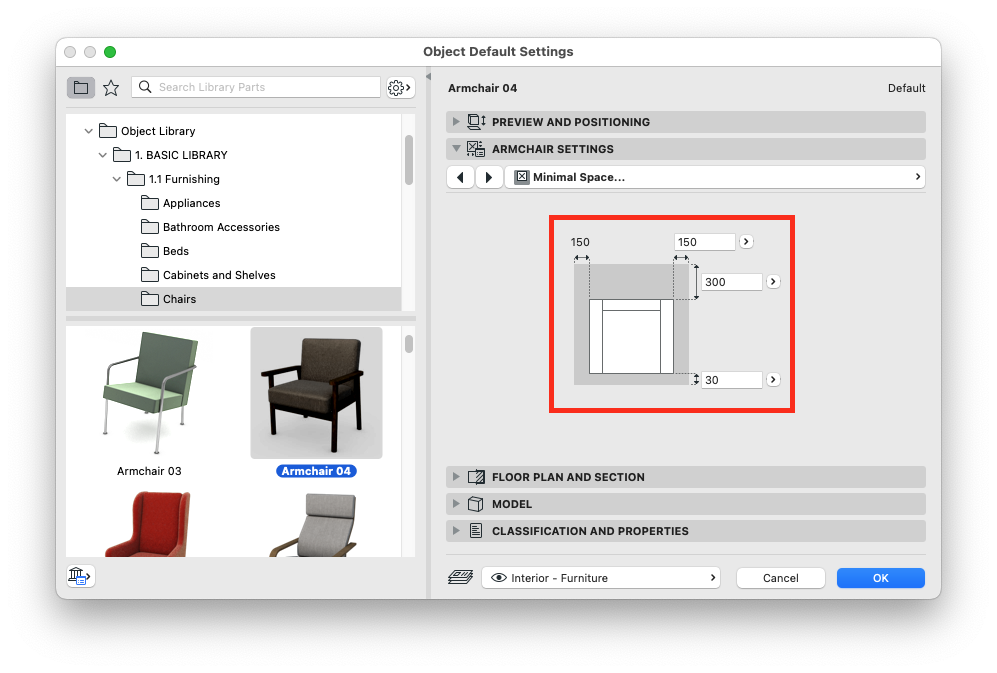

- Na aba Definições de Objeto, localize a seção Definições de Espaço Mínimo. Clique em OK quando terminar.
Nota: A maioria dos objetos padrão do Archicad vem com definições de espaço mínimo pré-definidas. Para objetos de biblioteca personalizados ou não padrão, esse recurso pode não estar disponível.
