Descrição do problema
Este artigo explica como criar uma planta na qual os Marcadores de Porta e Janela estão ocultos. Modificar manualmente as Definições para cada Porta e Janela pode demandar muito tempo. Abaixo, apresentamos um método mais eficiente para ativar e desativar esses marcadores.
Solução
Para gerenciar os Marcadores de Porta e Janela use as Opções de Visualização do Modelo (MVO). Essas opções permitem ocultar ou mostrar os marcadores, sem precisar modificar cada elemento individualmente.
Etapas para ocultar os marcadores de porta e janela usando as Opções de Visualização do Modelo:

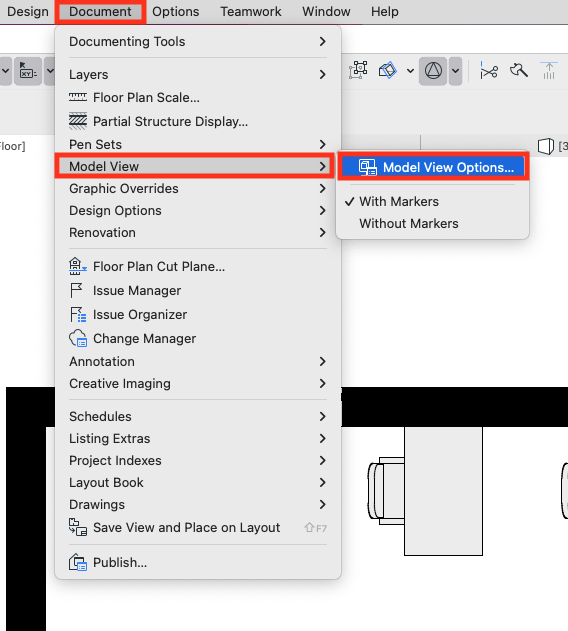

Na sua Visualização de Planta, acesse Documentação > Vista do Modelo > Opções de Visualização do Modelo.

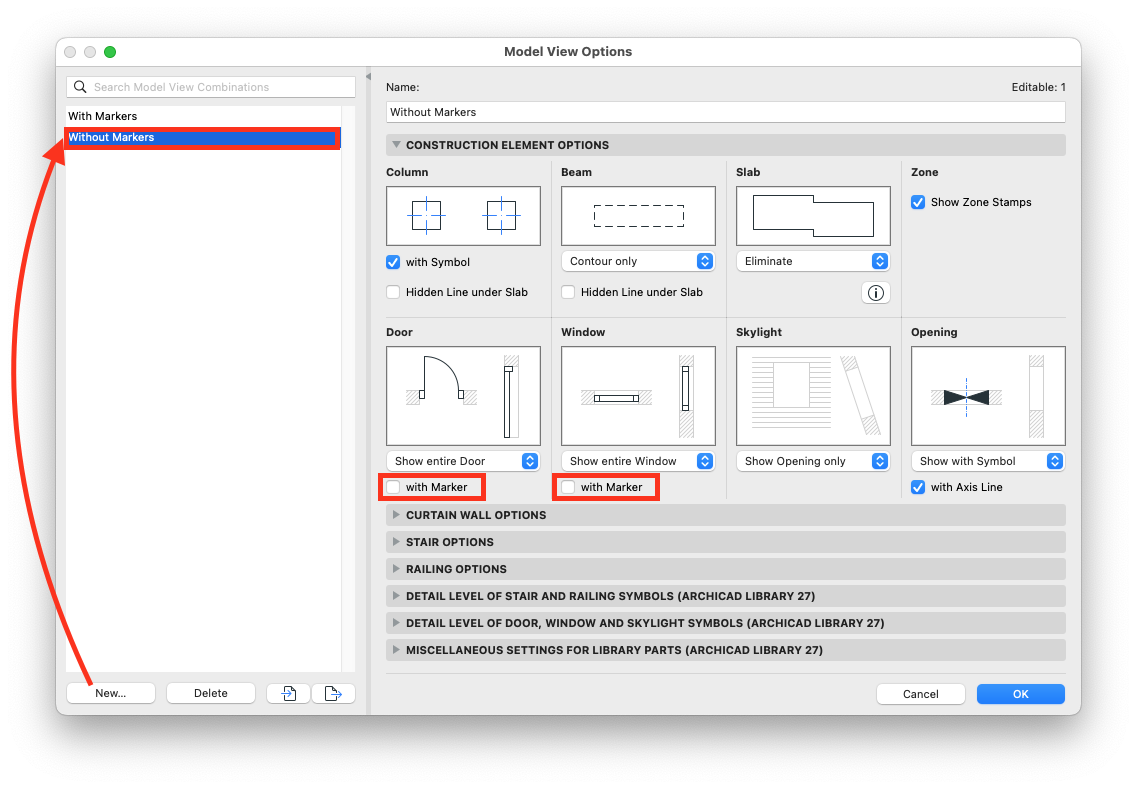

Na janela Opções de Visualização do Modelo, selecione Novo para criar uma nova Combinação de Opções de Visualização do Modelo.
Na guia Opções de Elemento Construtivo, localize as caixas de seleção dos Marcadores de Porta e Janela.
Desmarque as caixas de seleção de ambas Portas e Janelas para ocultar seus marcadores. Clique OK para salvar.
Abra o Mapa de Vistas na seção Navegador > Mapa de Vistas.
Salve a Visualização Atual garantindo que as Opções de Visualização do Modelo estejam configuradas para Sem Marcadores. Uma vez confirmado, clique em Criar.

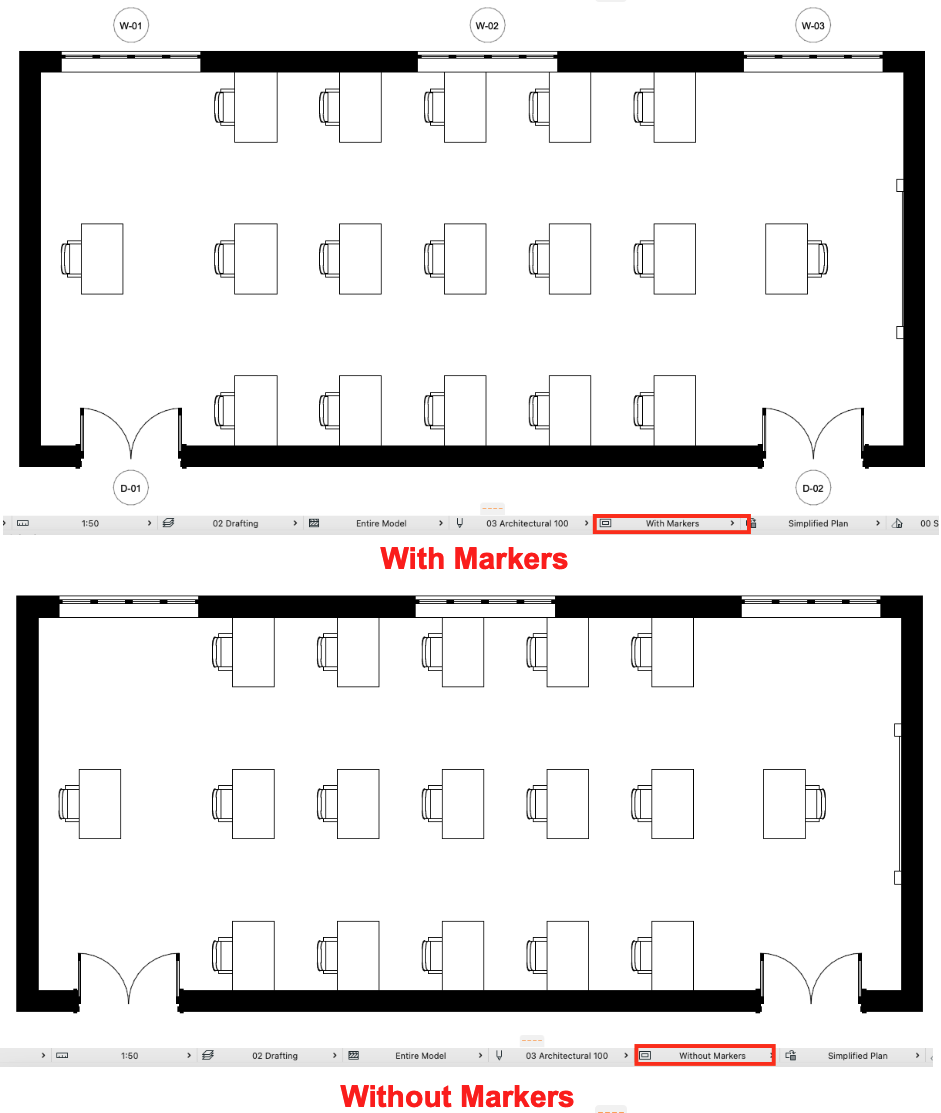

Seguindo estas etapas, você pode alternar rapidamente entre visualizações que exibem marcadores e aquelas que não exibem, melhorando a eficiência do seu fluxo de trabalho ao apresentar diferentes tipos de plantas.
