Descrição
Você tem um projeto que envolve o desenho de um edifício de múltiplos pisos e precisa criar uma abertura para um poço de elevador que atravessa vários pisos. Como as dimensões finais do poço ainda não estão confirmadas, gerenciar várias aberturas individuais de laje em cada piso pode se tornar trabalhoso.
Existe uma maneira mais eficiente de criar uma única abertura que atravesse vários pisos no Archicad, permitindo um gerenciamento e ajustes mais fáceis?
Solução
No Archicad, é possível criar uma única abertura que se estende por vários pisos, o que simplifica modificações e o gerenciamento futuros. Siga estas etapas para conseguir isso:
- Comece modelando a área do poço do elevador com as ferramentas Laje, Coluna ou Morph.
- Depois de definir a área do poço, mude para uma Vista 3D pressionando Ctrl+F4 (Windows) ou Cmd+F4 (Mac).

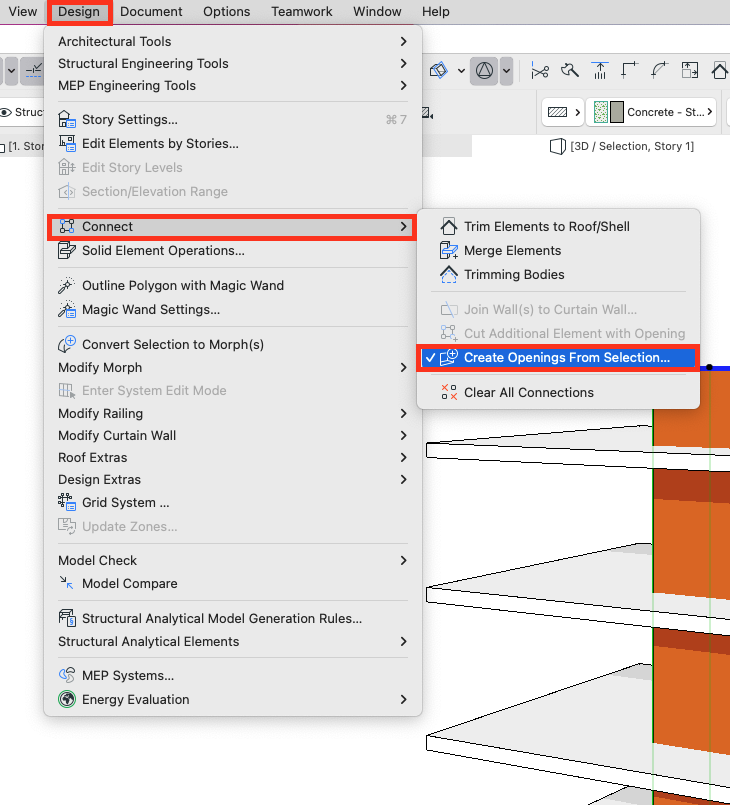

Com a área do poço selecionada, acesse Modelagem > Conectar > Criar Aberturas a partir da Seleção.

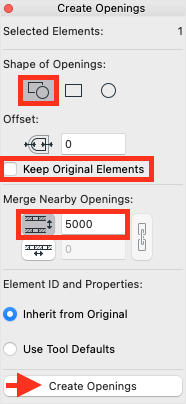

- Na janela Criar Aberturas:
- Defina a forma da abertura como Automático.
- Se quiser remover a área modelada do poço depois de criar a abertura, desmarque a opção Manter Elementos Originais.
Ative a opção Agrupar Aberturas Próximas, que combinará automaticamente as aberturas individuais nos pisos que estiverem dentro de uma distância definida, garantindo uma única abertura contínua do poço.

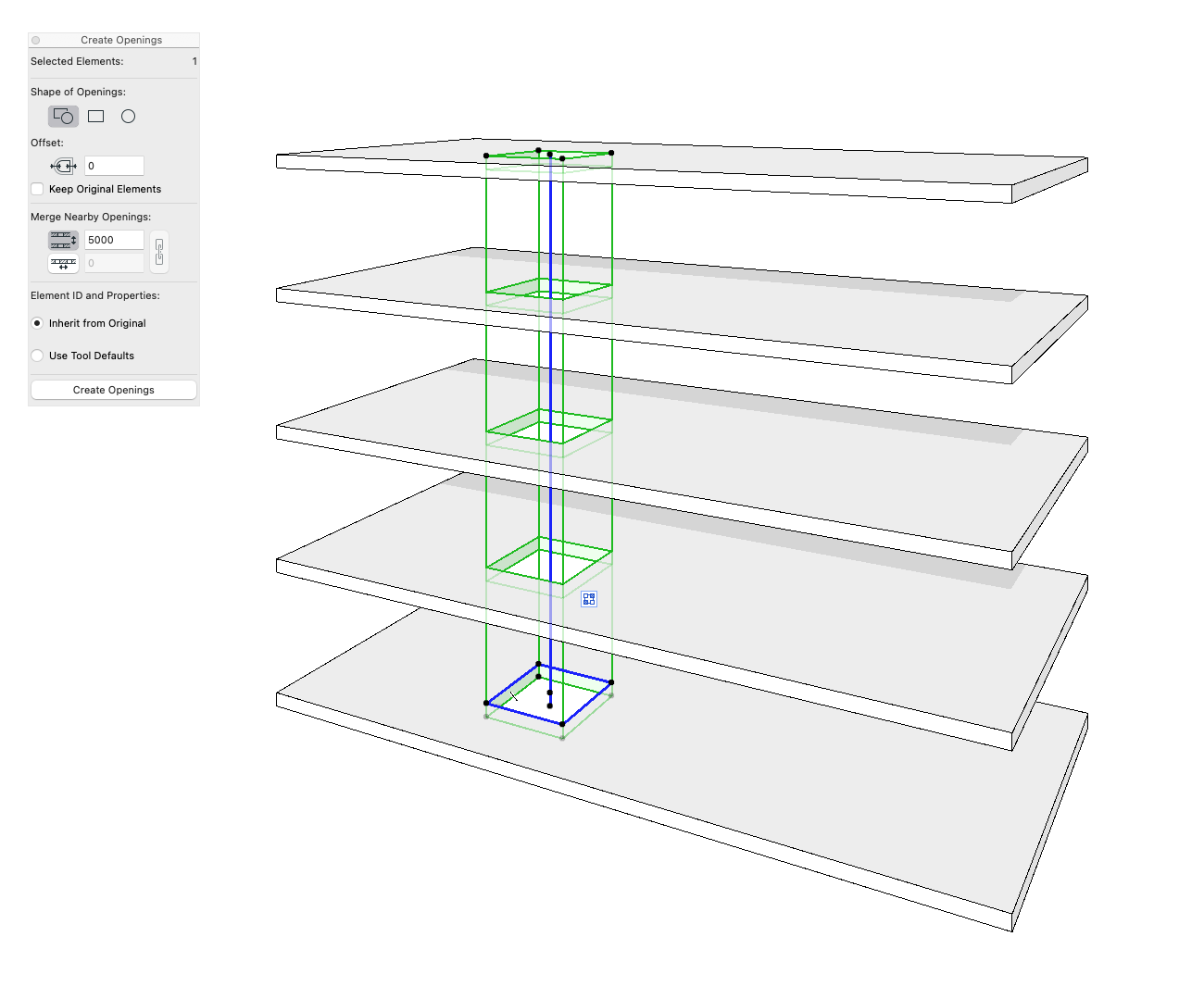

Depois de configurar essas definições, clique em Criar Aberturas. Você terá então uma única abertura contínua que atravessa várias lajes, o que torna os ajustes e o gerenciamento muito mais simples.
