Descrição do problema
Ao projetar edifícios, incorporar estruturas de cobertura detalhadas, como caibros, terças, vigas e tesouras, pode ser vital para precisão e visualização. Esses elementos são críticos tanto para a integridade estrutural quanto para garantir que o projeto esteja em conformidade com os padrões de construção do mundo real. Mas com que facilidade essas estruturas de cobertura podem ser modeladas no Archicad?
Solução
Archicad simplifica o processo de criação de estruturas de cobertura com sua ferramenta RoofMaker. Esse recurso automatiza a criação de caibros, vigas, terças e outros elementos de cobertura, garantindo que esses componentes sejam representados com precisão dentro do seu modelo.
Veja como usar o RoofMaker:
1. Selecione o elemento de cobertura
- Na sua Visualização de Planta, selecione o elemento de cobertura onde a estrutura será adicionada. Isso garante que a estrutura da cobertura se alinhe perfeitamente com a geometria da cobertura
2. Acesse a ferramenta RoofMaker

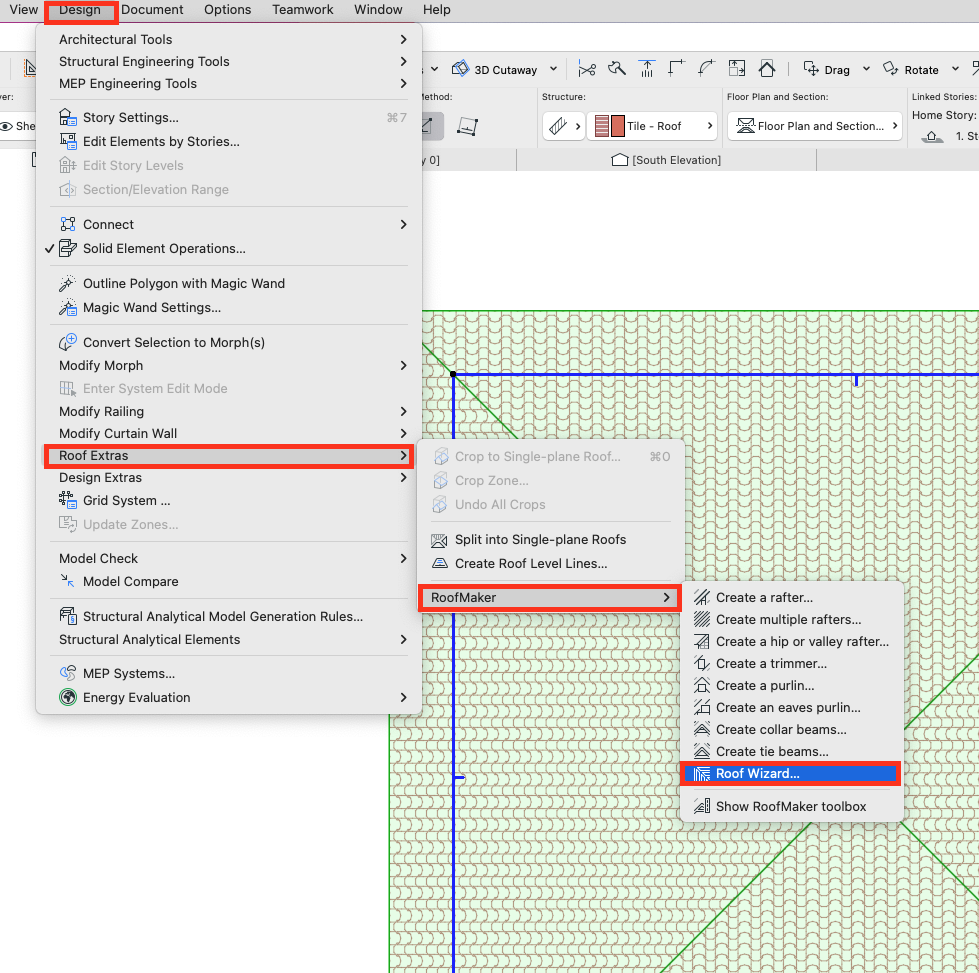

- Navegue até Modelagem > Extras de Cobertura > RoofMaker > Assistente de Coberturas.
3. Modifique as definições da estrutura da cobertura

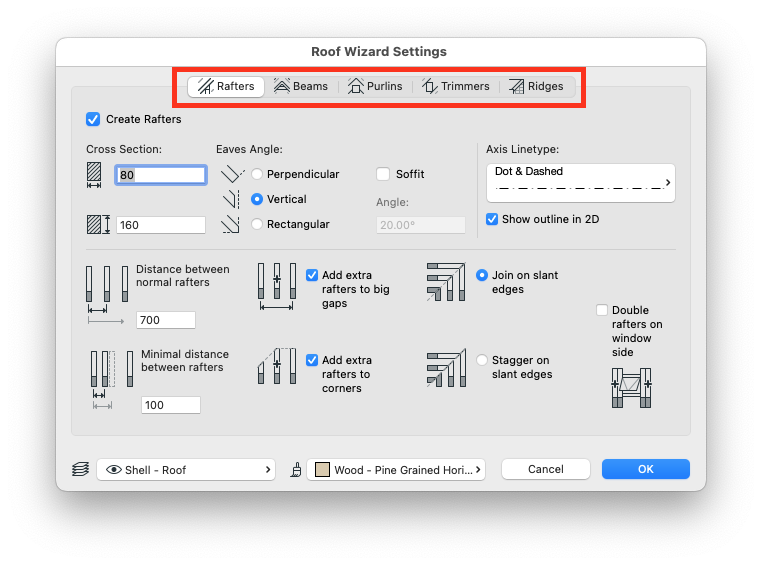

- O painel Definições do Assistente de Coberturas permite ajustar as propriedades de cada componente, como caibros, vigas, terças, vigas de recorte e cumeeiras. Você pode modificar dimensões, espaçamento e outros parâmetros estruturais para corresponder aos requisitos do seu projeto.
4. Finalize a estrutura da cobertura
-
Depois que todas as definições forem ajustadas, clique em OK para gerar a estrutura da cobertura. O Archicad inserirá automaticamente os elementos escolhidos, criando um modelo detalhado e realista.
Dica: Você pode adicionar manualmente cada estrutura de cobertura, mas certifique-se de que o Método de Geometria do elemento de cobertura esteja definido como Plano Único.
Melhoria opcional:
Para detalhes adicionais, considere adicionar Revestimento da Cobertura usando o Suplemento Acessórios de Cobertura. Isso dará à sua cobertura uma aparência mais completa, incorporando perfis de revestimento que representam vários materiais de cobertura.
