Descrição do problema

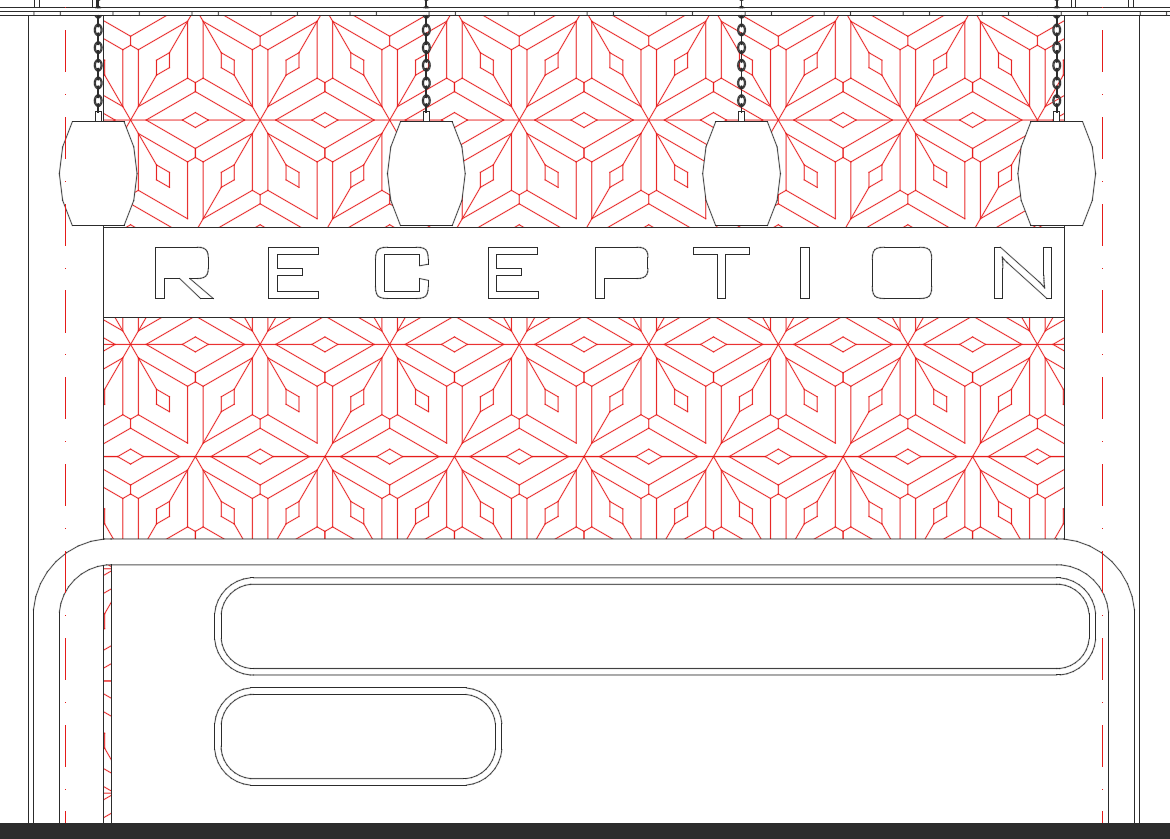

Tenho uma superfície personalizada que preciso representar em um desenho 2D de elevação interior. Existe uma maneira de criar uma trama personalizada que corresponda à superfície?
Solução
Para criar uma trama personalizada:
1. Esboce o padrão em qualquer janela 2D (a prática recomendada é usar uma folha de trabalho independente).
Você pode usar linhas, arcos, tramas sólidas e pontos quentes. É importante observar que polilinhas, splines e a ferramenta Texto não podem ser usados neste processo. Se a trama personalizada exigir texto, ele deverá ser desenhado manualmente com as ferramentas de desenho disponíveis.

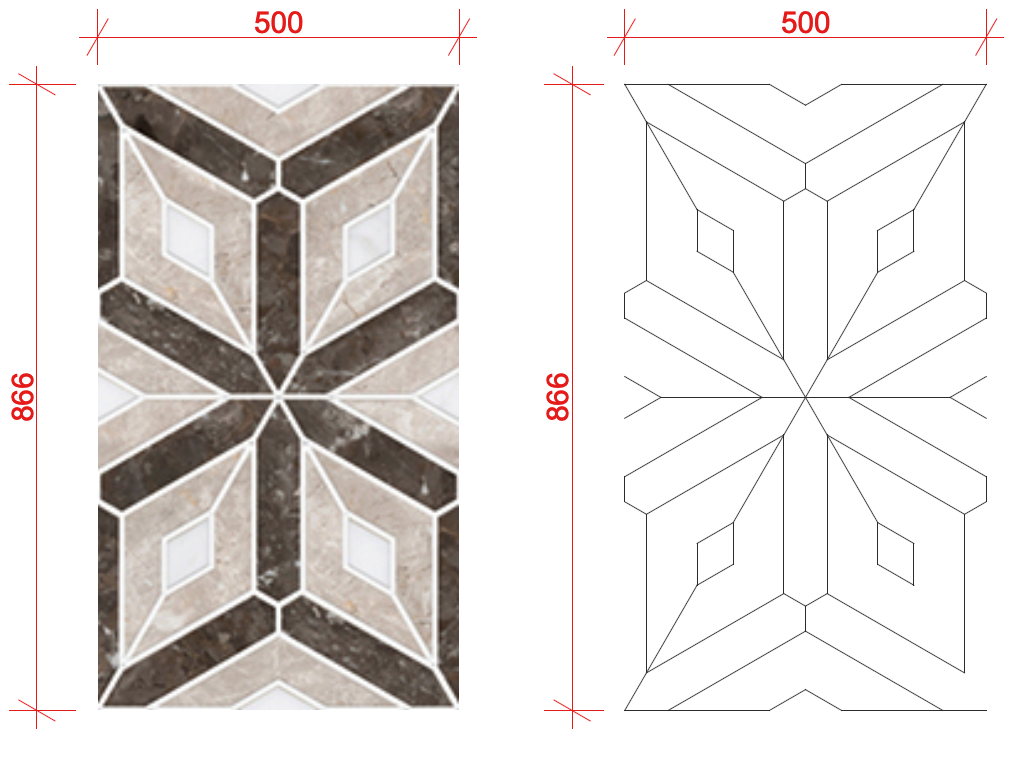

Dica: é importante dar ao padrão a mesma escala da imagem de referência, para que ele corresponda ao padrão da superfície quando usado.
2. Selecione todos os componentes do padrão e, em seguida, clique em Edição > Copiar.

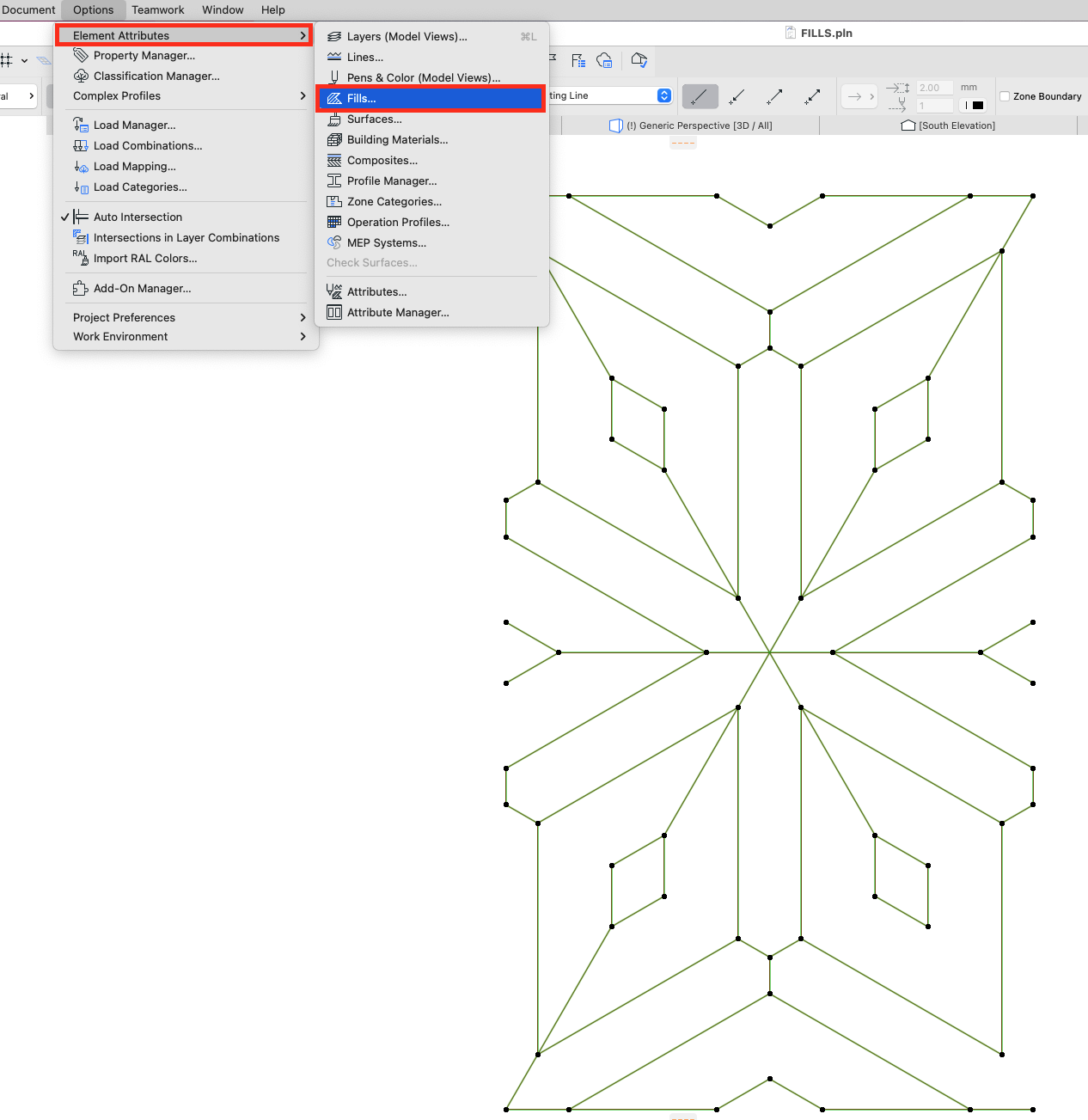

3. Acesse Opções > Atributos do Elemento > Tramas.

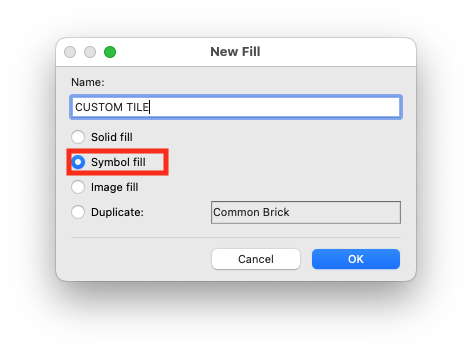

4. Na janela Tramas, selecione (+) Novo… e, em seguida, em Nova trama, selecione Trama do Símbolo.

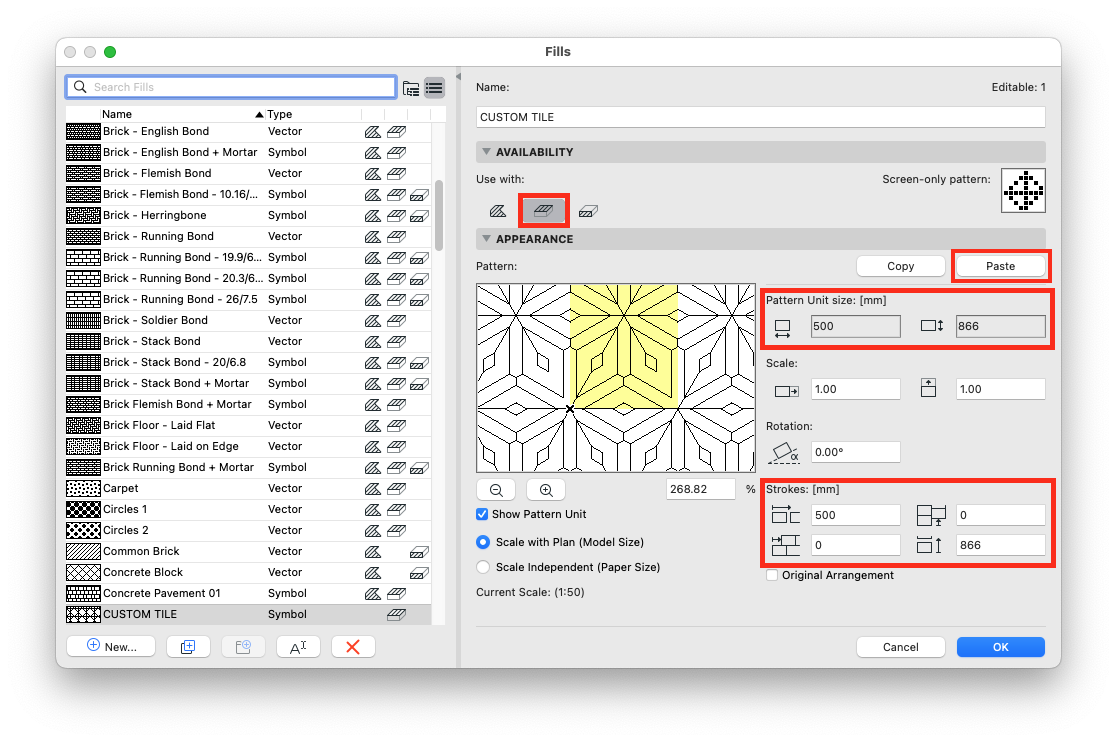

5. Volte à janela Tramas:
- Em Usar com, escolha Trama de Superfície.
- Na aba Aparência, clique em Colar. Verifique o Tamanho da Unidade Padrão e os Afastamentos. Ajuste os valores, se necessário, e, em seguida, clique em OK.

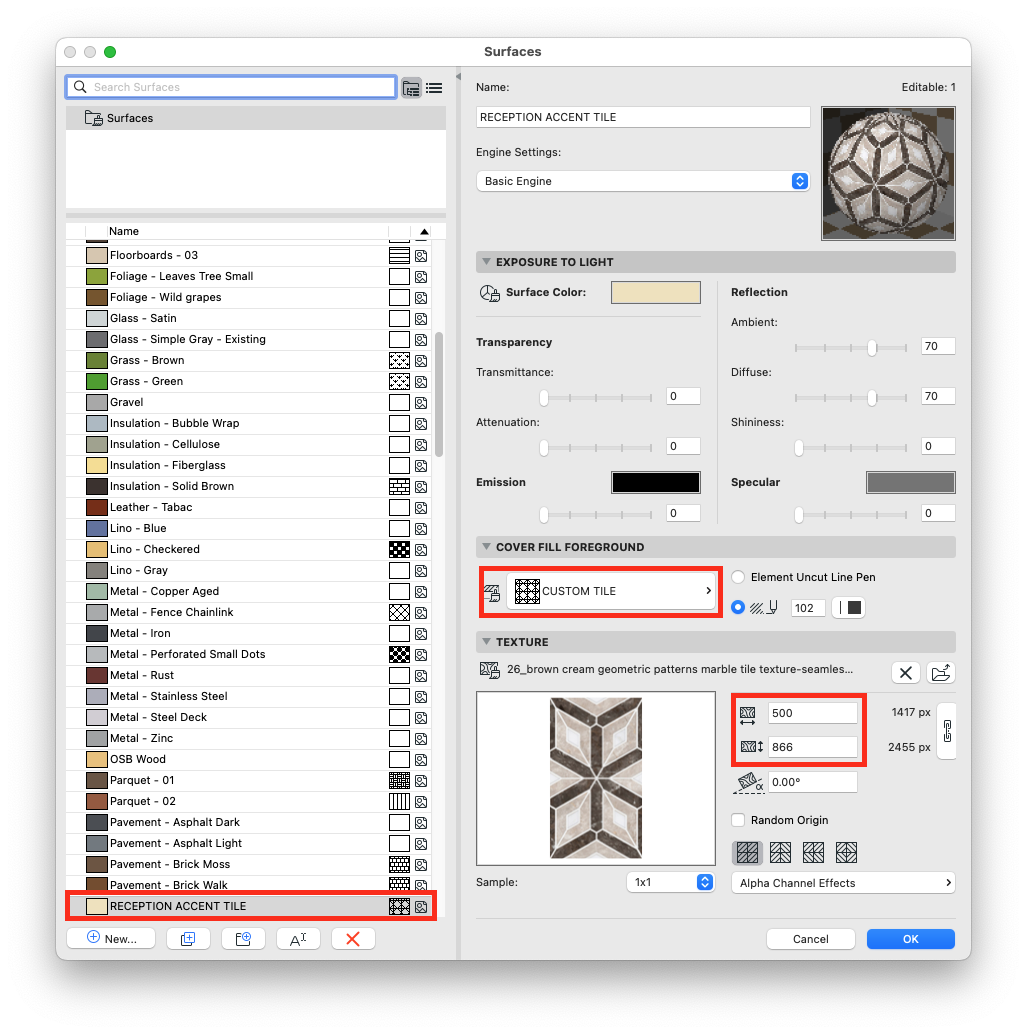

6. Para atribuir a trama à superfície, acesse Opções > Atributos do Elemento > Superfícies. Localize a superfície usada e, em seguida, na aba Primeiro plano da Trama de Superfície, selecione a trama personalizada criada. Clique em OK.
