Descrição do problema
O Archicad permite criar um estudo solar, semelhante a um sobrevoo 3D. Os estudos solares visualizam como a luz e as sombras interagem com uma estrutura ao simular condições reais com base na localização geográfica e na hora. Esse recurso demonstra a eficácia dos elementos de sombreamento em vários horários. Este artigo oferece um guia passo a passo para criar um estudo solar.
Solução

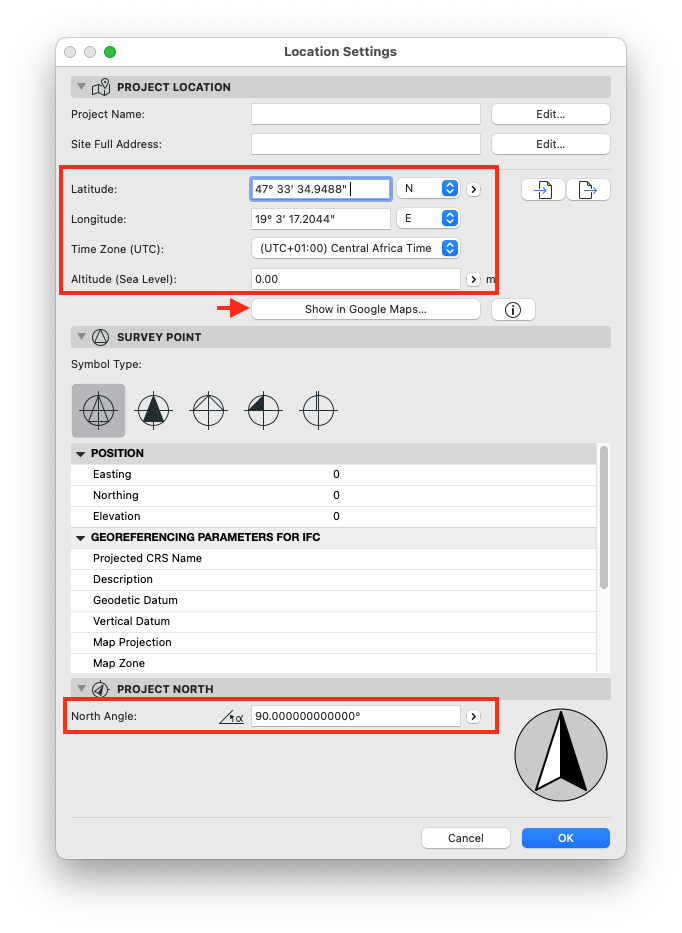

Antes de começar, verifique se o terreno está corretamente localizado, incluindo a orientação correta da direção do norte do projeto. Isso pode ser ajustado em Opções > Preferências do Projeto > Definições de Localização..., onde a latitude, a longitude e o ângulo da direção do norte do projeto devem ser definidos com precisão. Para confirmar a localização, o Archicad oferece a opção “Mostrar no Google Maps…” para verificar os dados geográficos do projeto.
Passos para criar um estudo solar:
1. Defina a localização:
- Acesse Opções > Preferências do Projeto > Definições de Localização.
- Insira valores precisos de latitude, longitude e direção do norte do projeto.

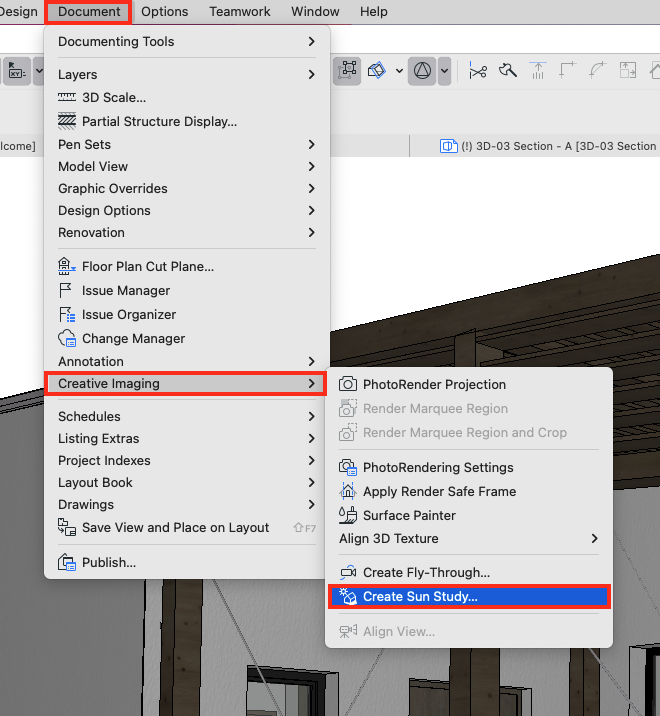

2. Acesse Documentação > Imagem Final 3D > Criar Estudo de Exposição Solar…

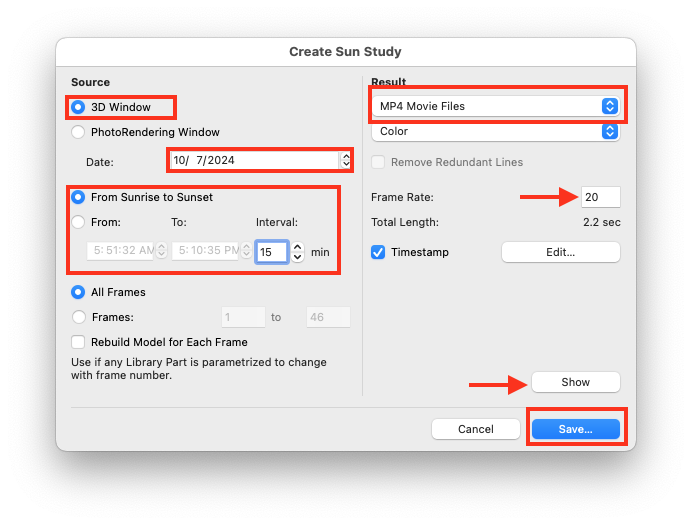

3. Na janela do Estudo Solar:
- Escolha Janela 3D para usar a pré-visualização do modelo 3D como origem, ou Janela de Renderização para imagens fotorrealistas mais detalhadas.
- Defina a data para simular as condições de iluminação no dia escolhido do ano.
- Ajuste o horário exato do dia para observar o movimento do sol e o sombreamento.
- Configure o resultado a ser salvo como Arquivos de Filme MP4.
- Defina as Imagens por segundo: taxas mais altas produzem animações mais fluidas, mas aumentam o tamanho do arquivo. Você também pode adicionar um selo de tempo para indicar o horário de cada imagem.

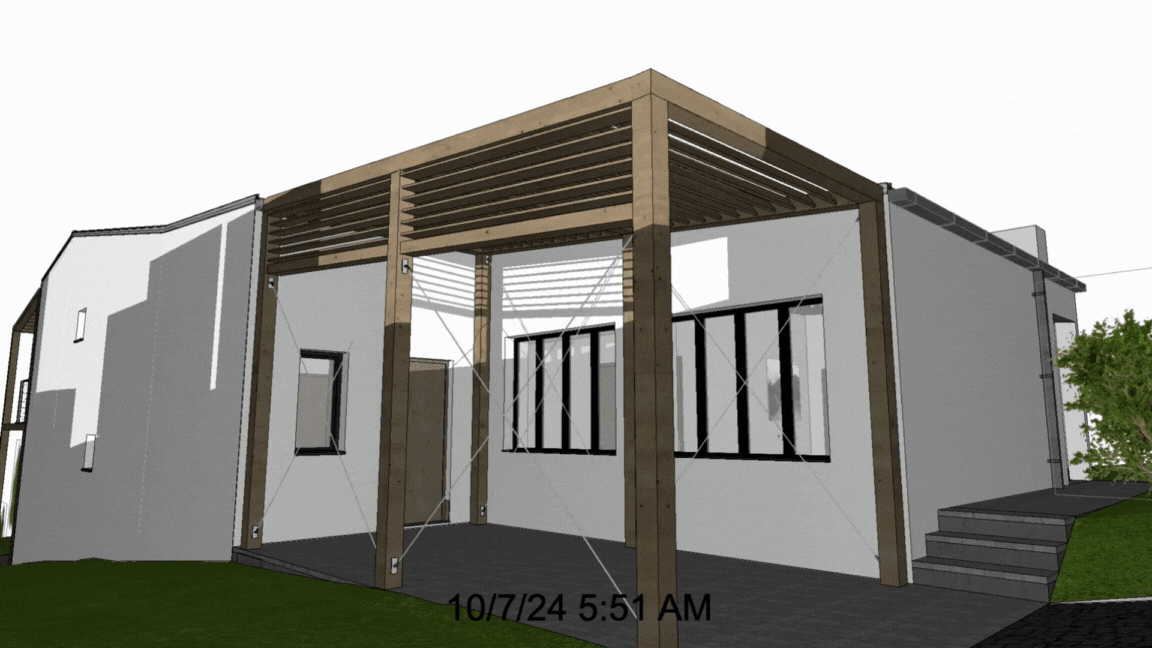

4. Pré-visualize o estudo solar:
- Clique em Mostrar para pré-visualizar o estudo solar sem salvá-lo. Isso permite verificar os resultados e fazer ajustes, se necessário. Para salvar a animação final, reabra o diálogo e clique em Salvar.
- Para pré-visualizações mais curtas, ajuste o limite de imagens para restringir o número de imagens processadas.
Seguindo esses passos, o estudo solar demonstrará de forma eficaz como os elementos de sombreamento da estrutura funcionam ao longo do dia ou das estações, tornando-o uma ferramenta essencial para apresentações de projeto passivo.
