Descrição do problema
Modelar coberturas curvas, como projetos abobadados, no Archicad pode ser um desafio com as ferramentas de cobertura padrão, pois elas oferecem apenas opções limitadas para curvaturas orgânicas ou complexas.
Solução
Archicad oferece uma ferramenta dedicada às formas complexas de cobertura: a ferramenta Membrana. Ela permite criar formas curvas e orgânicas, disponibilizando três métodos de construção principais:
- Extrudida
- Revolvida
- Regulada
Esses métodos dão flexibilidade para projetar diversas formas, incluindo coberturas curvas.
Criando uma cobertura de membrana extrudida:

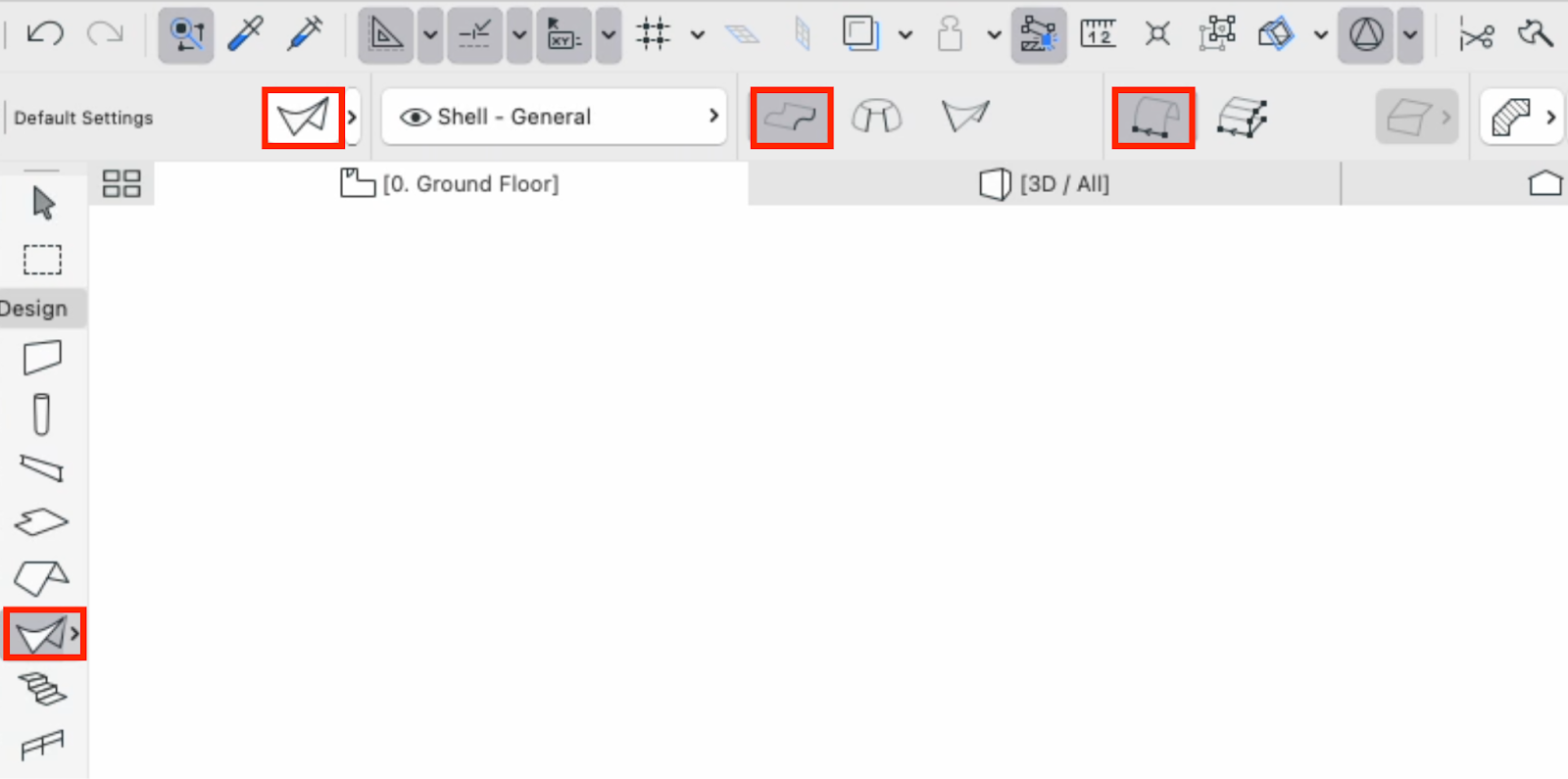

1. Ative a ferramenta Membrana:
- Abra a planta ou a Vista 3D.
- Selecione a ferramenta Membrana na caixa de ferramentas.
- Nas definições da ferramenta, defina o método de construção como Extrudida.

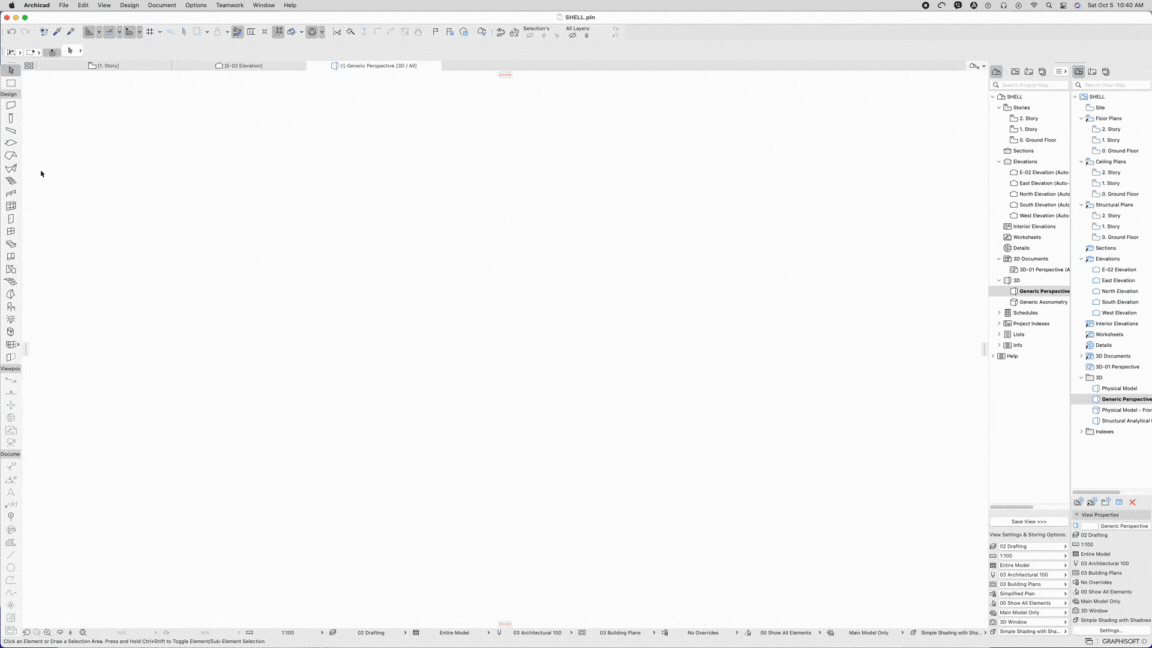

2. Defina a linha de referência:
- Na planta ou na Janela 3D, clique para marcar o ponto inicial da linha de referência da membrana.
- Um segundo clique definirá o fim dessa linha, representando o comprimento da curva.
- O terceiro clique definirá a largura da membrana. Isso completa o contorno básico da forma da membrana extrudida.
Depois que a membrana for gerada, é possível fazer ajustes adicionais para refinar sua curvatura e estrutura, garantindo que ela corresponda à sua intenção de projeto.
Dica: refine ainda mais a geometria da cobertura convertendo-a em um Morph
