As sobreposições gráficas não mostram as cores

Descrição do problema

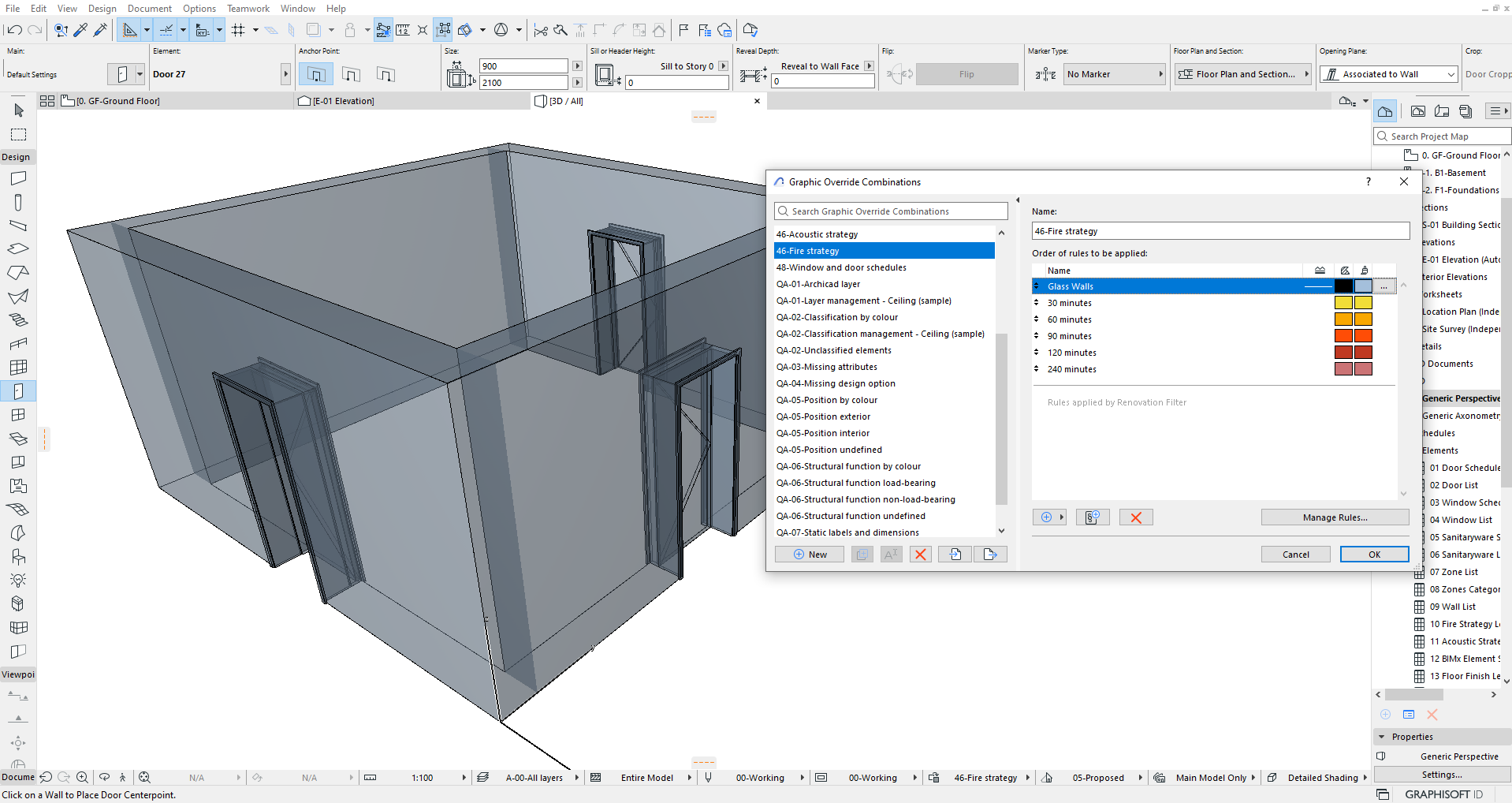

Apliquei uma sobreposição gráfica ao meu modelo para destacar a resistência ao fogo das portas. No entanto, as cores estão sendo sobrescritas pela regra de vidro, o que impede que as cores da resistência ao fogo sejam exibidas corretamente.

Solução

O problema que você está enfrentando provavelmente ocorre porque várias regras de sobreposição gráfica estão sendo aplicadas aos mesmos elementos, com a regra de vidro tendo prioridade sobre a regra de resistência ao fogo. No Archicad, as regras de sobreposição gráfica são aplicadas na ordem em que aparecem listadas, o que significa que as regras do topo têm a prioridade mais alta.

Para resolver isso, você pode aplicar um dos seguintes métodos:

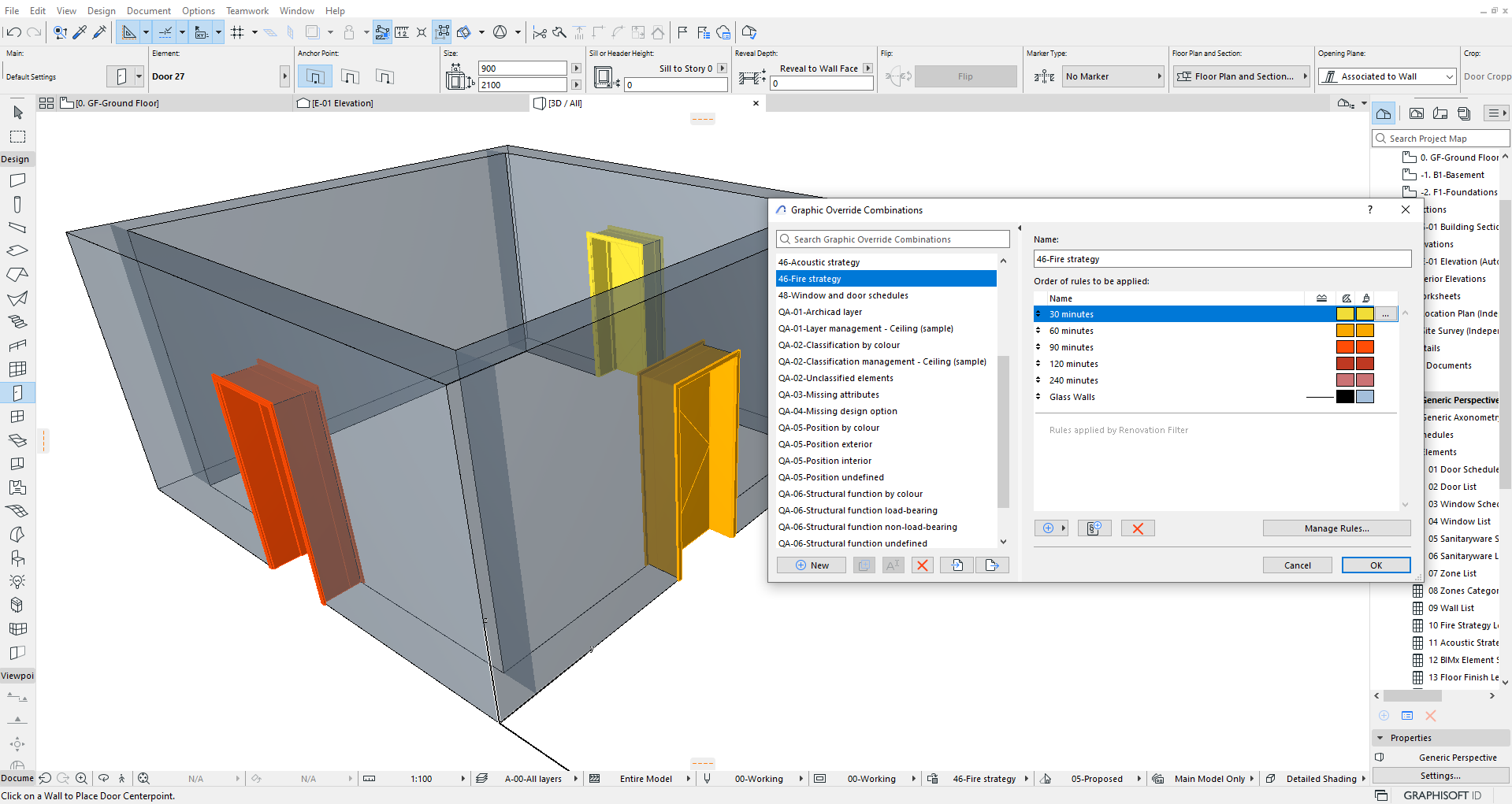

• Verifique a ordem de prioridade das sobreposições – Certifique-se de que as regras de resistência ao fogo estejam listadas antes da regra de vidro, para que tenham precedência.

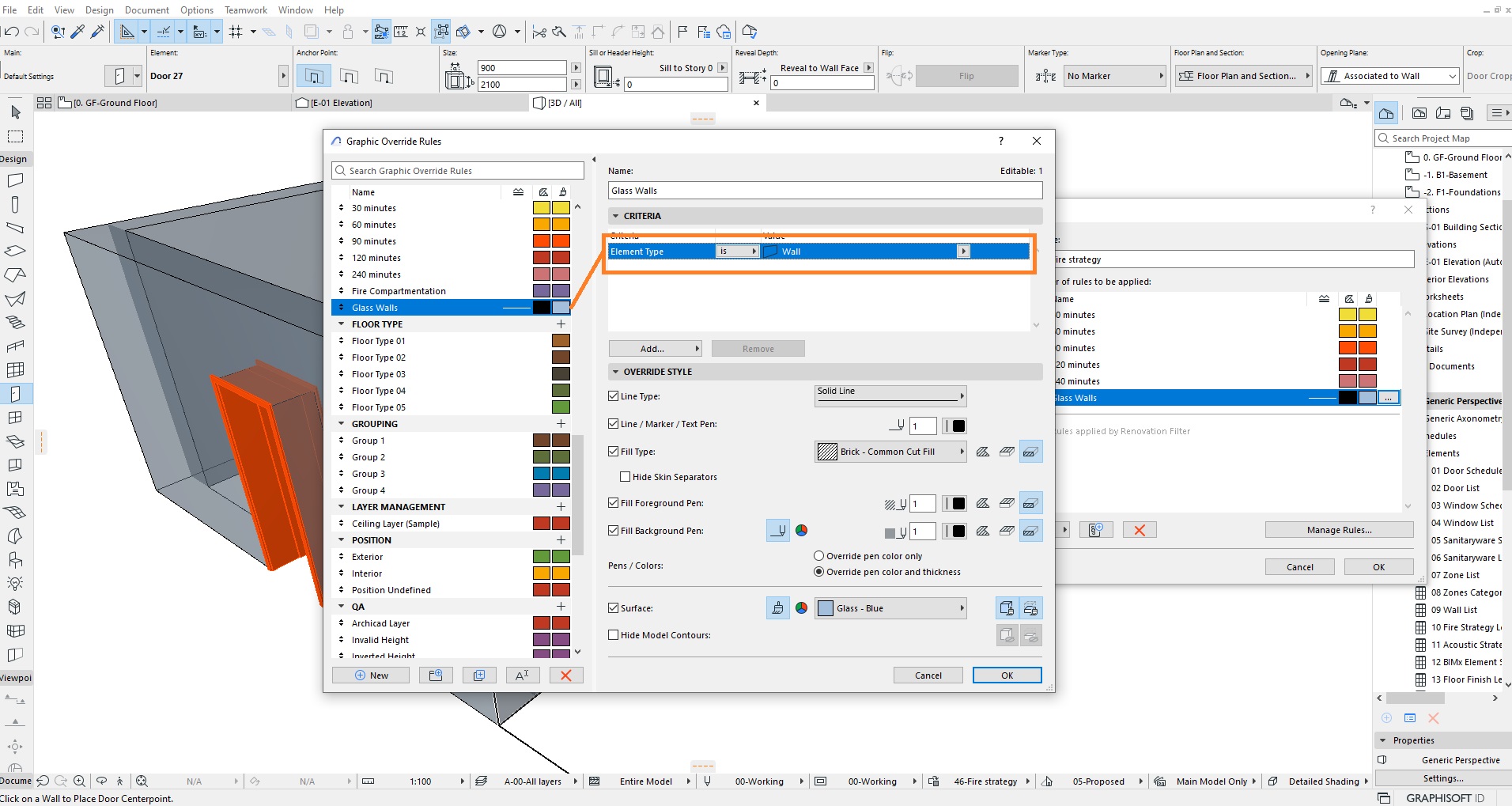

• Modifique os critérios de elemento da regra de vidro – Ajuste as condições da regra de Vidro para que ela não se aplique às portas nem a outros elementos que você deseja destacar com a regra de resistência ao fogo.
