Descrição

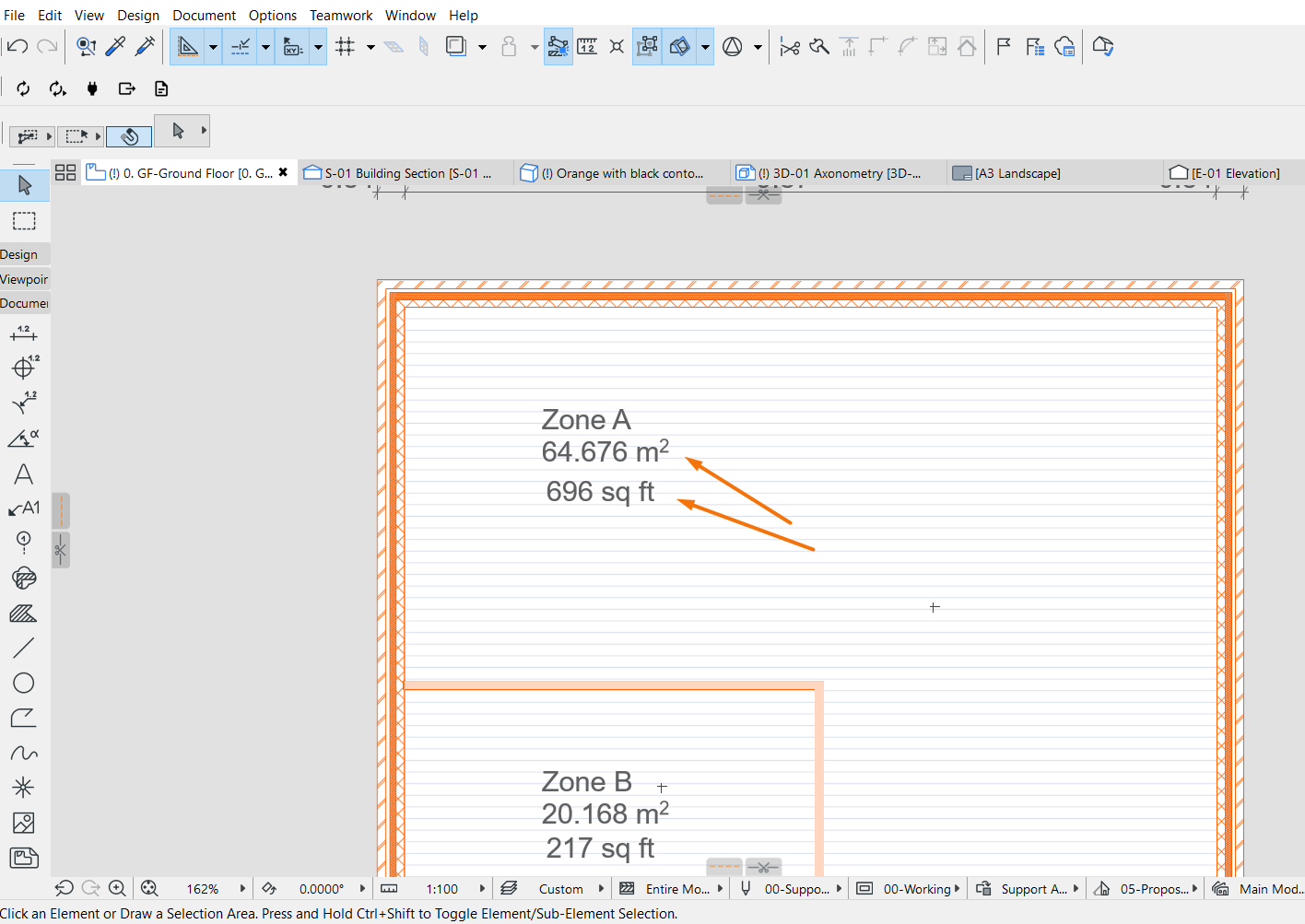

Você precisa exibir áreas/volumes de Zonas em unidades diferentes, como metros e pés, seja por necessidade do projeto ou por preferência do cliente, na mesma Visualização da planta.
Solução
Isso é possível, mas o método para conseguir isso dependerá de você estar usando o Selo da Zona integrado ou um Rótulo Associativo de Zona. Ambas as soluções são descritas abaixo:

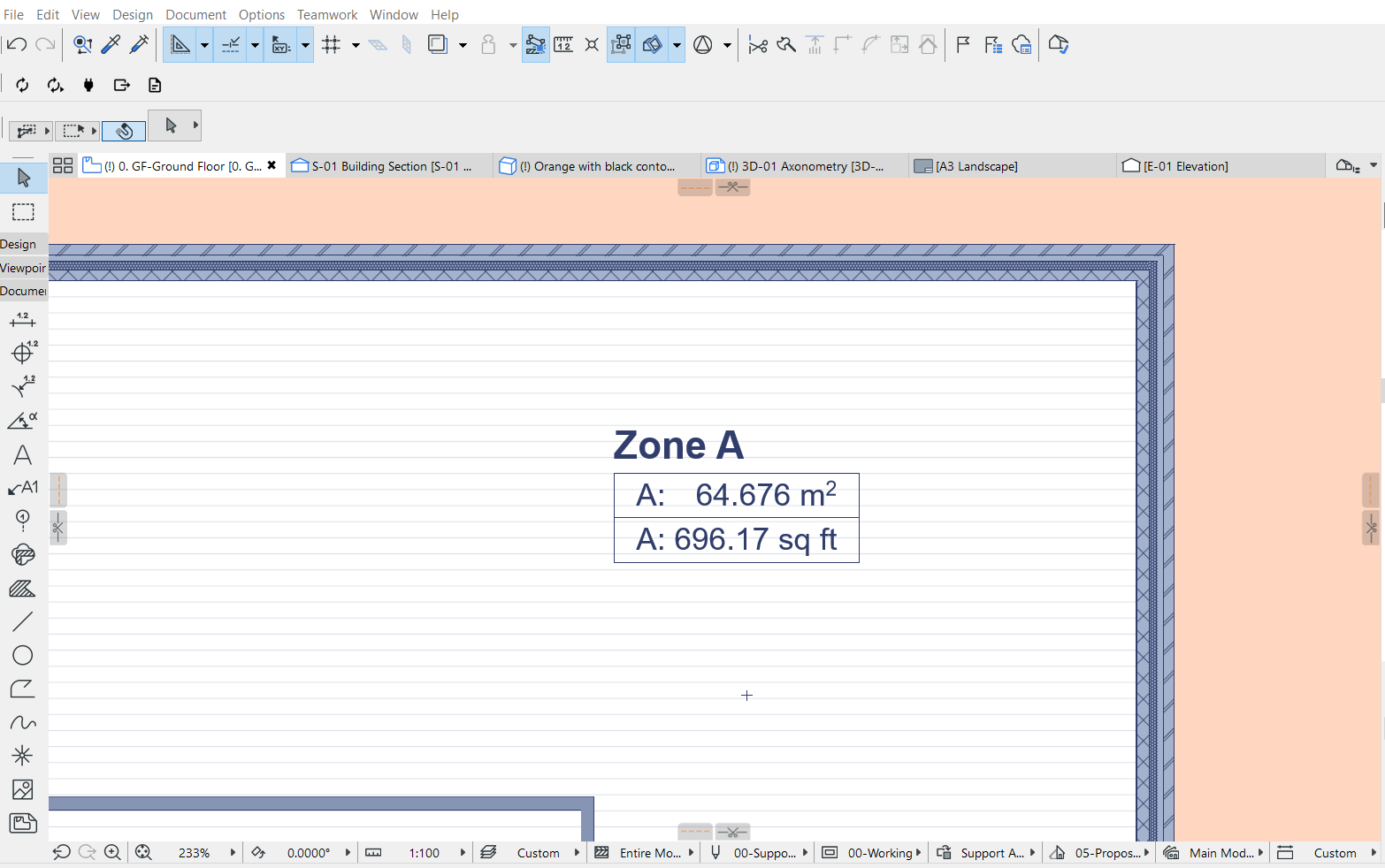

Método 1: Use 2 rótulos associativos
- Crie um Rótulo Associativo com o conteúdo que deseja exibir, incluindo a Área/Vol da Zona.
- Abra o diálogo Definições do Rótulo e vá para Pelas Preferências do Projeto.
- Crie um segundo rótulo para a mesma Zona.
- Vá para o diálogo Definições do Rótulo > Definições à Medida do Símbolo do Rótulo > Definições Gerais.
- Certifique-se de que as unidades de Área/Vol estejam definidas pelas Preferências do Projeto.
- Crie um segundo Rótulo associativo para a mesma zona.
-

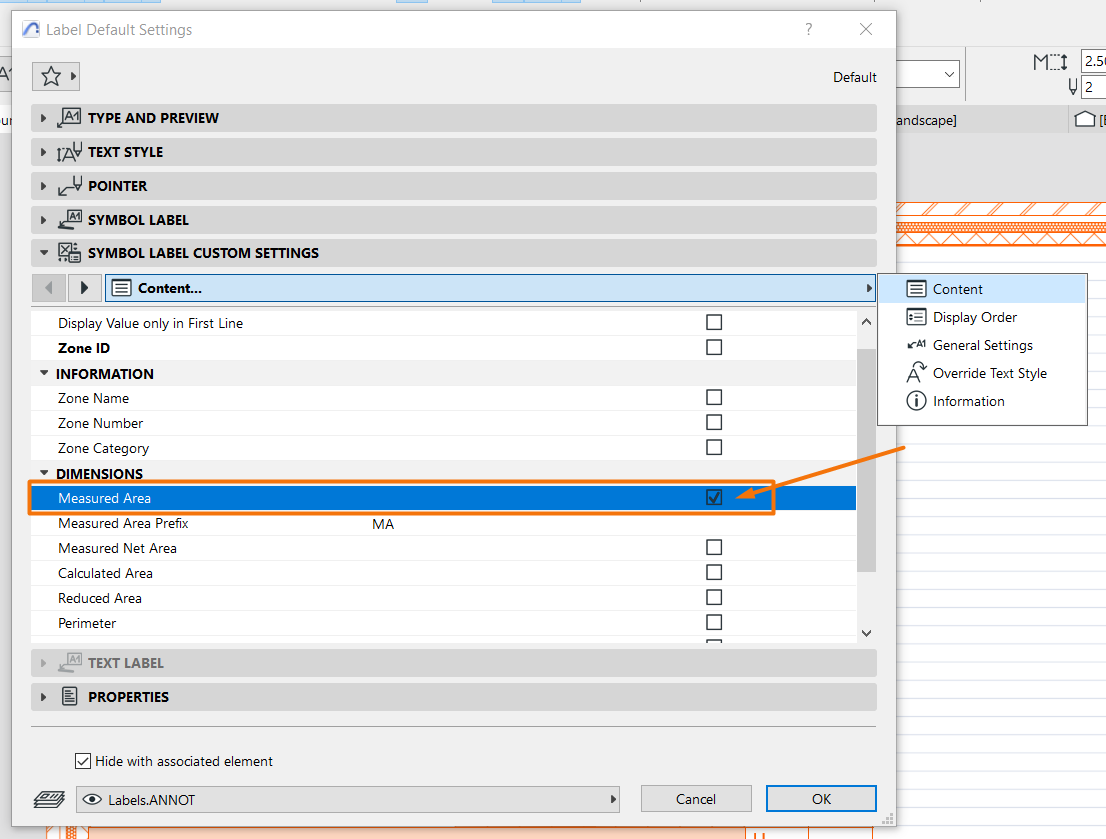

Vá para o diálogo Definições do Rótulo > Definições à Medida do Símbolo do Rótulo > Conteúdo e desmarque todas as áreas, com exceção da Área/Vol medida desejada.

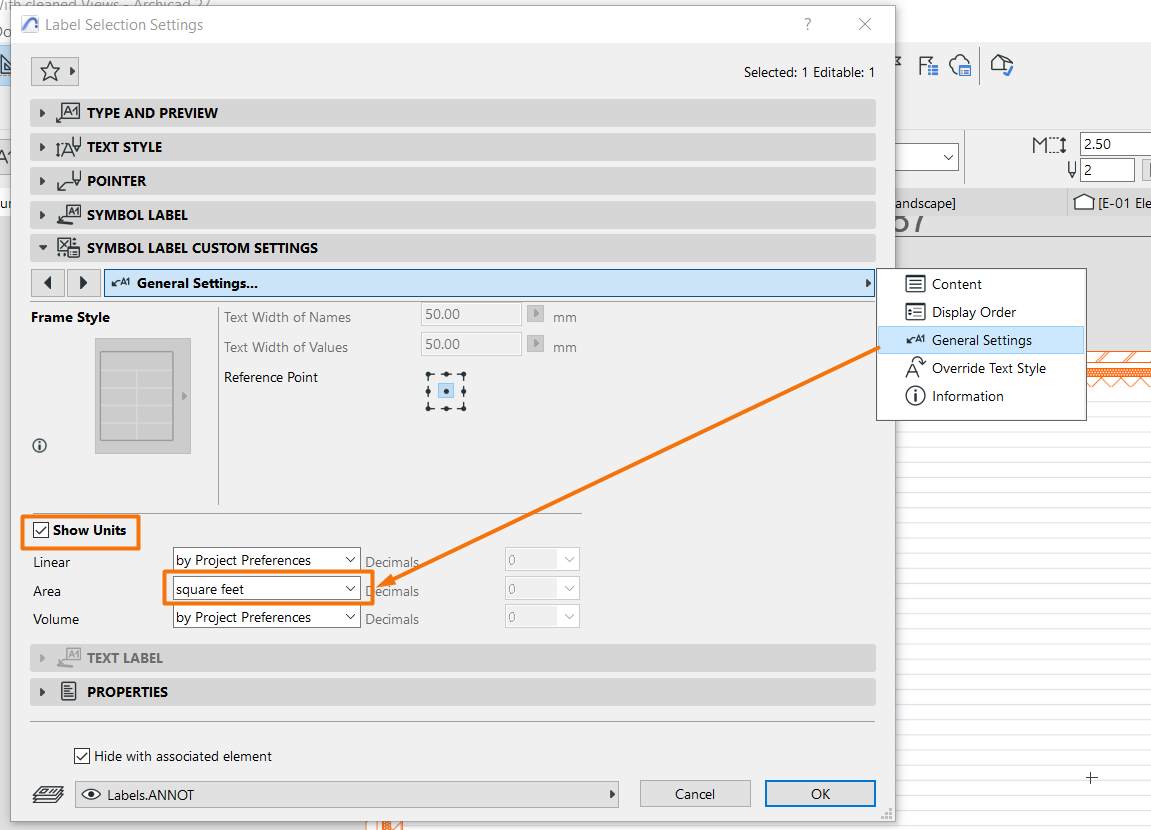

- Vá para Definições à Medida do Símbolo do Rótulo > Definições Gerais > Definições Gerais.
- Certifique -se de que as unidades de Área/Vol estejam definidas para uma unidade específica; pés quadrados, por exemplo.
DICA: Lembre-se de que você pode salvar Rótulos como um Favorito para poder voltar a um determinado formato sempre que precisar.

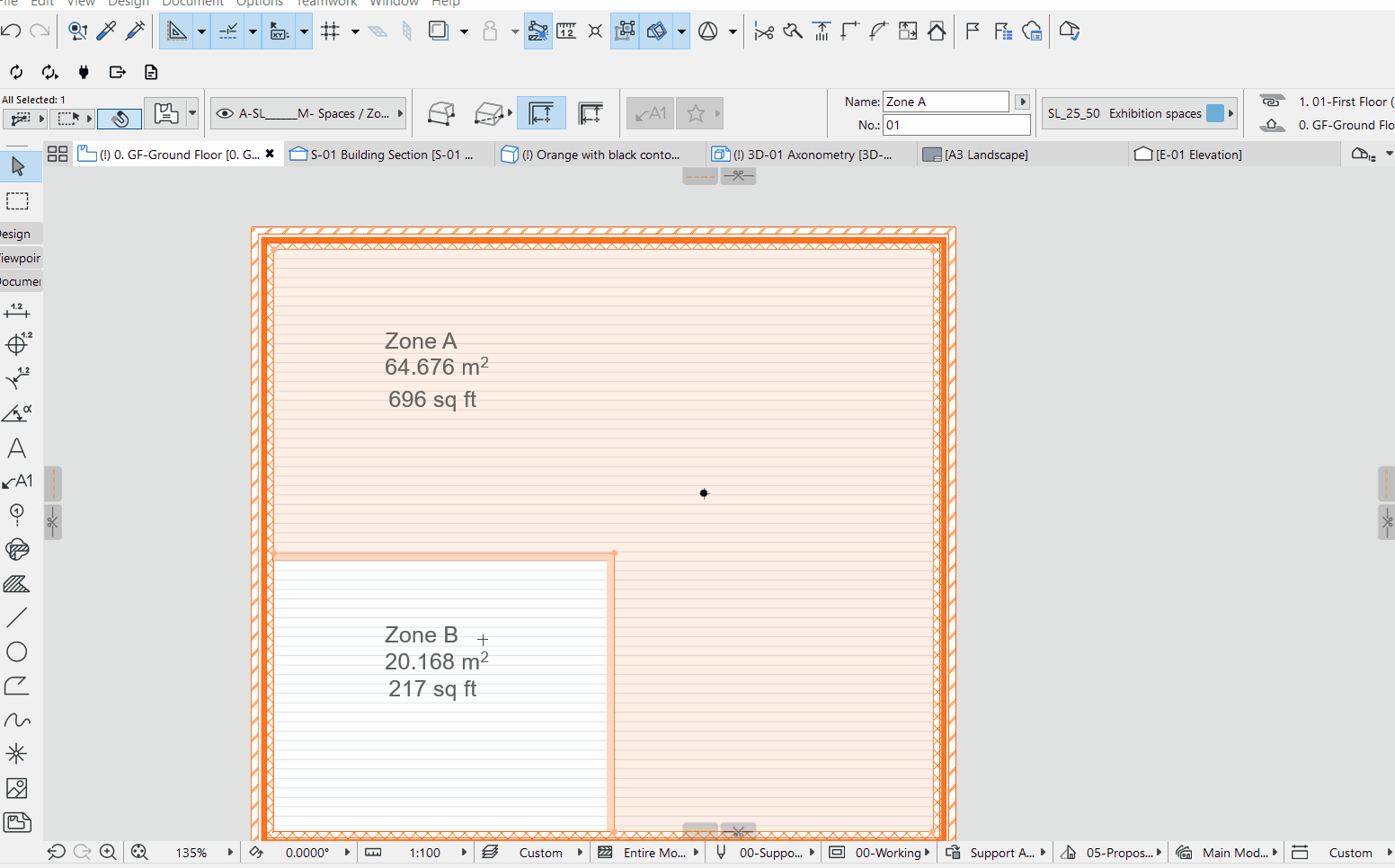

Método 2: Modifique as definições do Selo da Zona integrado.
Se você estiver usando o Selo da Zona para mostrar a Área/Vol de suas Zonas nas plantas, poderá editar as unidades no diálogo Definições da Zona.
- Abra o diálogo Definições da Zona e vá para Definições > Área, Vol...
- Marque a opção Área/Vol que você precisa exibir.
- Ao lado da unidade das Áreas da Zona, altere a opção para na Unidade de Cotas de Área e Unidade Personalizada.
- Por fim, configure a Unidade personalizada com a unidade e os decimais desejados.
- Clique em OK.
DICA: Lembre-se de ativar os Selos das Zonas no diálogo Opções de Visualização do Modelo.
