Descrição do problema
Ao trabalhar em uma planta de cobertura, é essencial exibir com precisão as cotas de elevação da estrutura da cobertura. Como adicionar corretamente cotas de elevação à planta de cobertura com o Archicad?
Solução
Para adicionar cotas de elevação à planta de Cobertura, a ferramenta Cota de Nível no Archicad pode ser utilizada. Veja como fazer isso passo a passo:

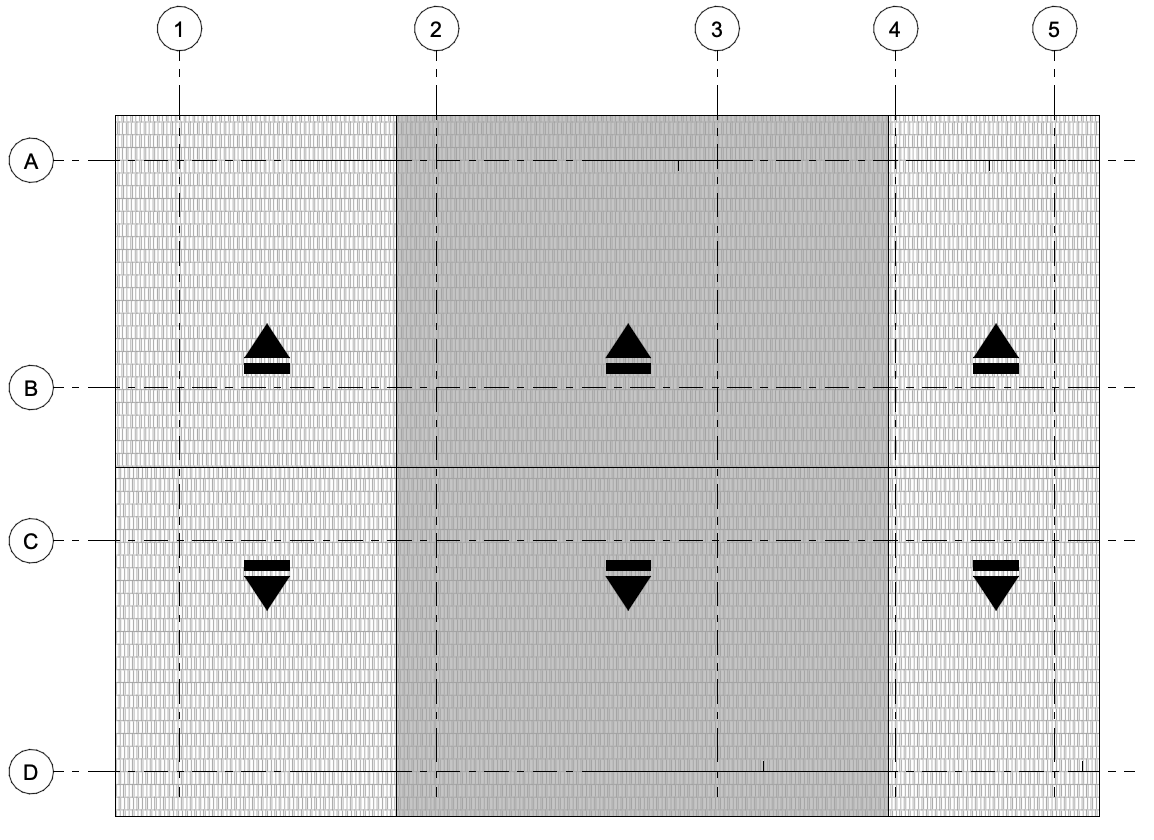

- Acesse a planta de cobertura.

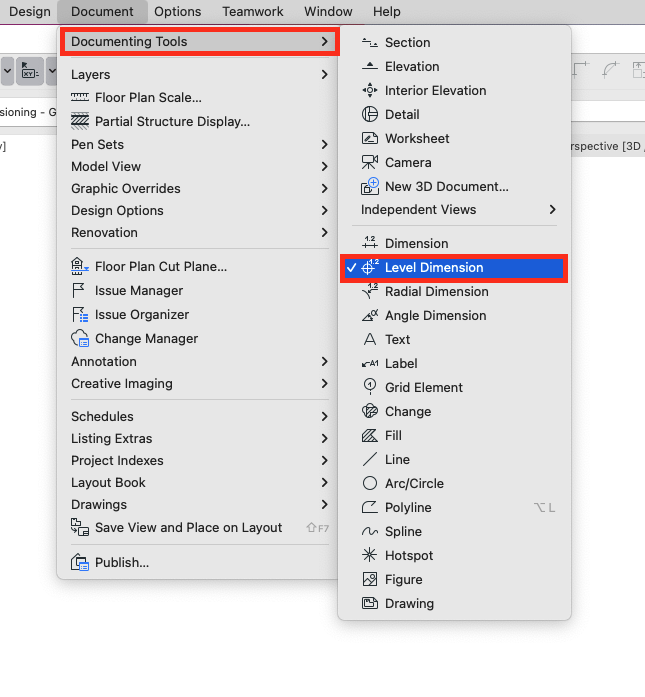

- Selecione a ferramenta Cota de Nível na Caixa de Ferramentas. Como alternativa, você pode acessá-la por meio de Documentação > Ferramentas de Documentação > Cota de Nível.
Assim que a ferramenta Cota de Nível for ativada:
- Ative a Gravidade e marque a opção "Gravitar para Cobertura". Isso garante que a ferramenta se ajuste exclusivamente aos elementos de Cobertura, tornando o processo de cotagem mais preciso e eficiente.

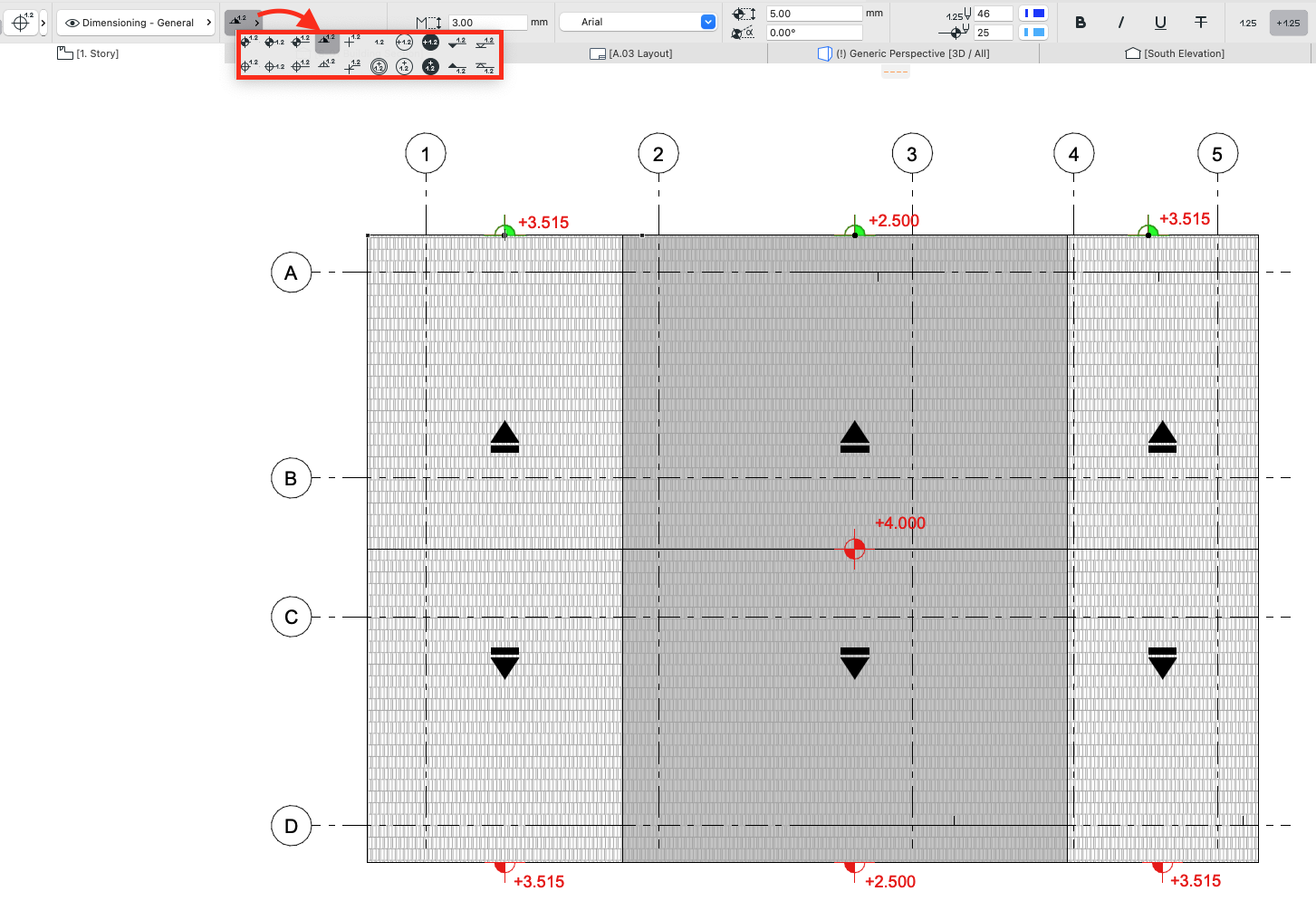

O Archicad também fornece vários estilos de marcador que podem ser selecionados com base nos requisitos específicos do projeto.

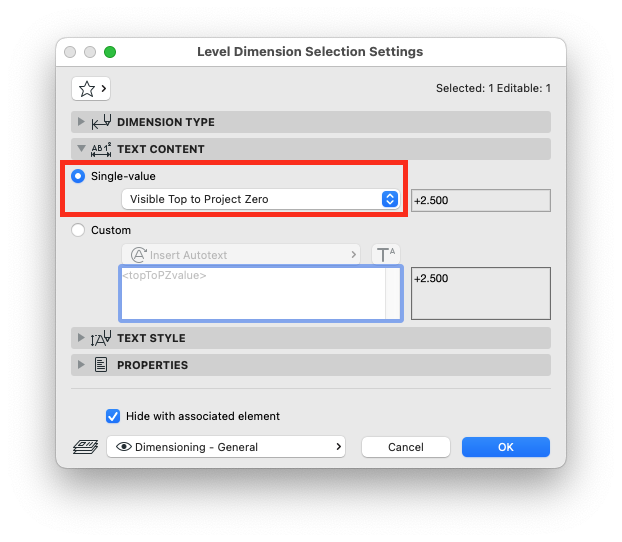

Por padrão, as cotas de nível são extraídas do "Topo Visível até Cota Zero". Se o projeto tiver requisitos especiais, você pode personalizar os valores usando vários parâmetros pré-definidos do Archicad.

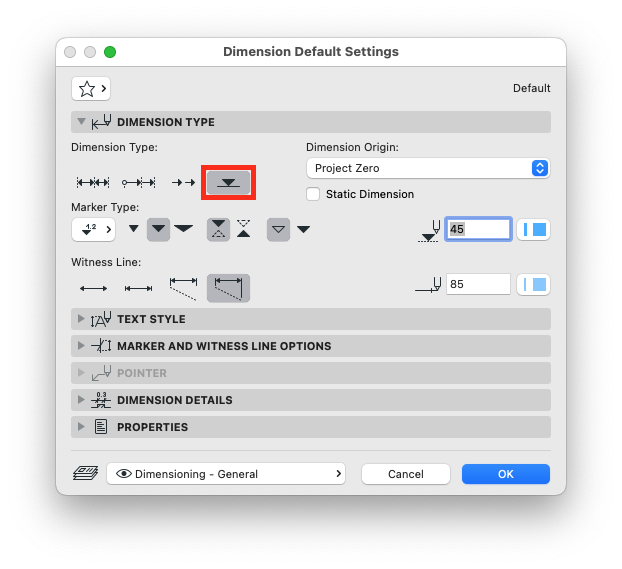

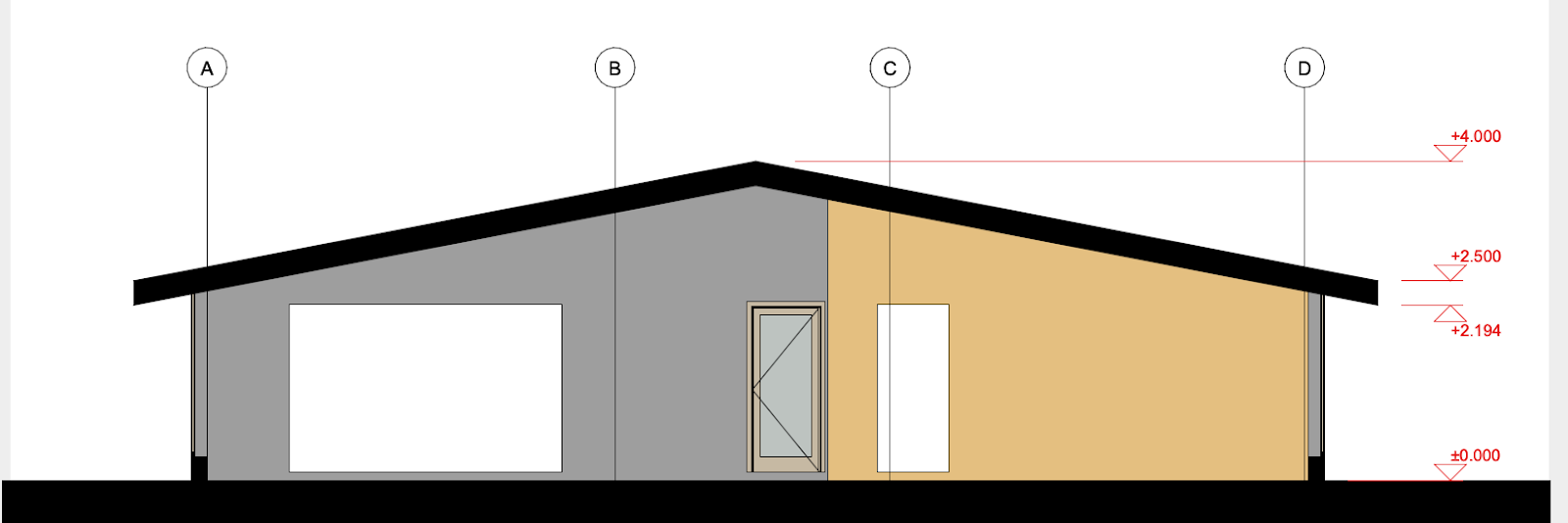

Lembre-se de que a ferramenta Cota de Nível não está disponível para desenhos de elevação e corte. Nesses casos, use a ferramenta Cota e defina o Tipo de Cota como Cota de Elevação para exibir resultados apropriados.
