Descrição do problema
Em alguns casos, tipos de linha específicos são necessários para um projeto que podem não estar disponíveis na biblioteca nativa do Archicad. Como criar um tipo de linha personalizado para atender a essas necessidades únicas?
Solução
Criar um tipo de linha personalizado no Archicad envolve definir um padrão que pode ser usado repetidamente ao longo de qualquer linha. O padrão pode ser desenhado diretamente na Planta usando ferramentas de desenho padrão como Linhas, Arcos e Pontos Quentes. É importante observar que Polilinhas, Splines e Textos não podem ser usados neste processo. Se o tipo de linha personalizado requer texto, ele deve ser traçado manualmente usando ferramentas de desenho disponíveis.
Guia para Criar um Tipo de Linha personalizado:

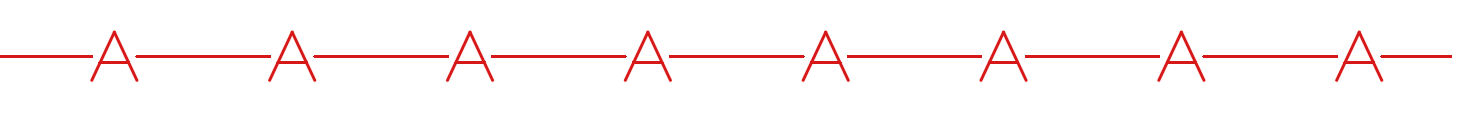

- Na Visualização da Planta, use Linhas, Arcos e Pontos Quentes para desenhar o estêncil. Desenhe apenas uma unidade, que será repetida ao longo da linha. É melhor desenhá-la no tamanho final desejado.
Selecione todos os componentes do estêncil e depois Copie (Edição > Copiar).

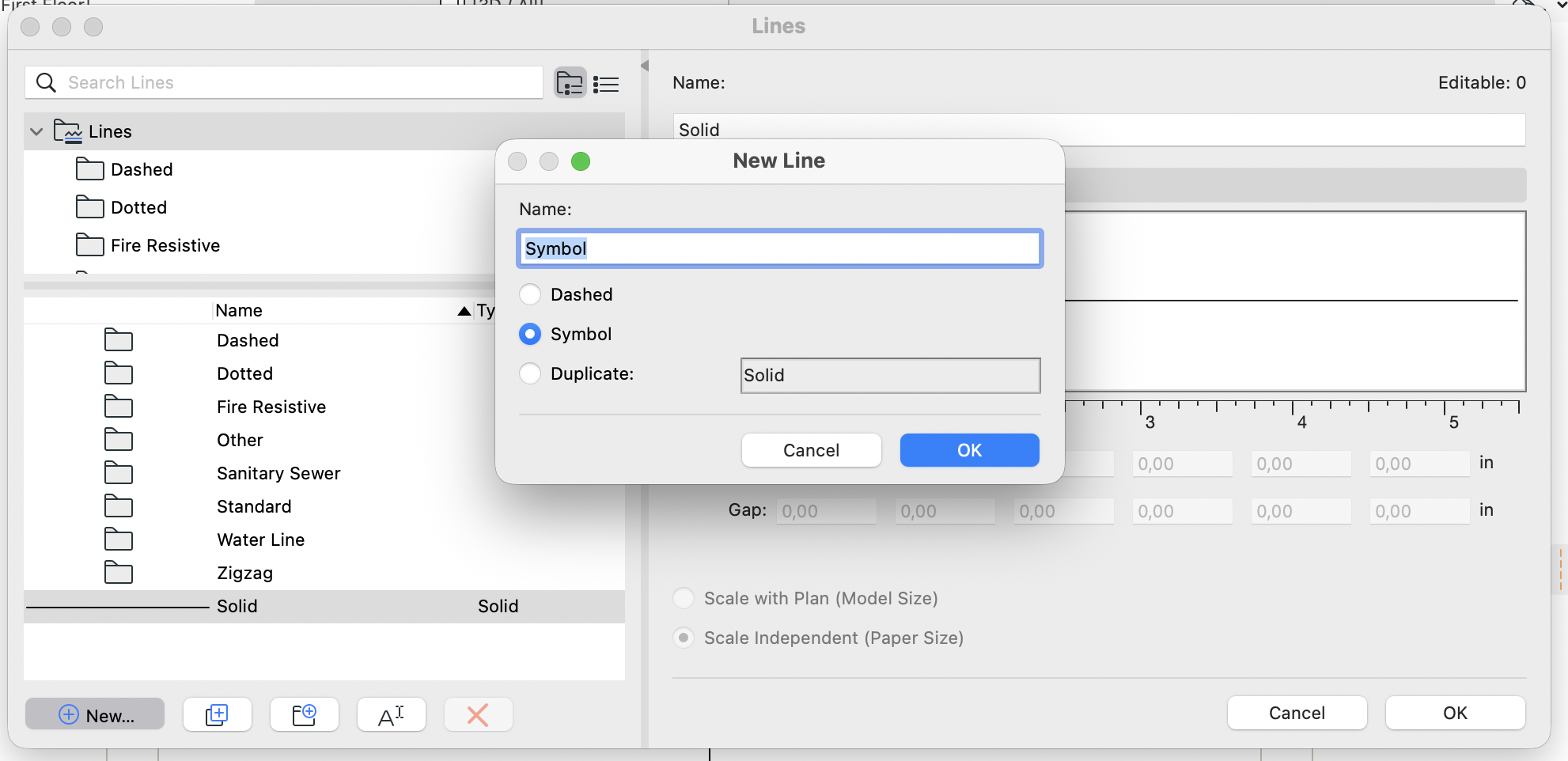

Ir para Opções > Linhas, Selecione Novo e em seguida selecione Símbolo. Clique em OK.

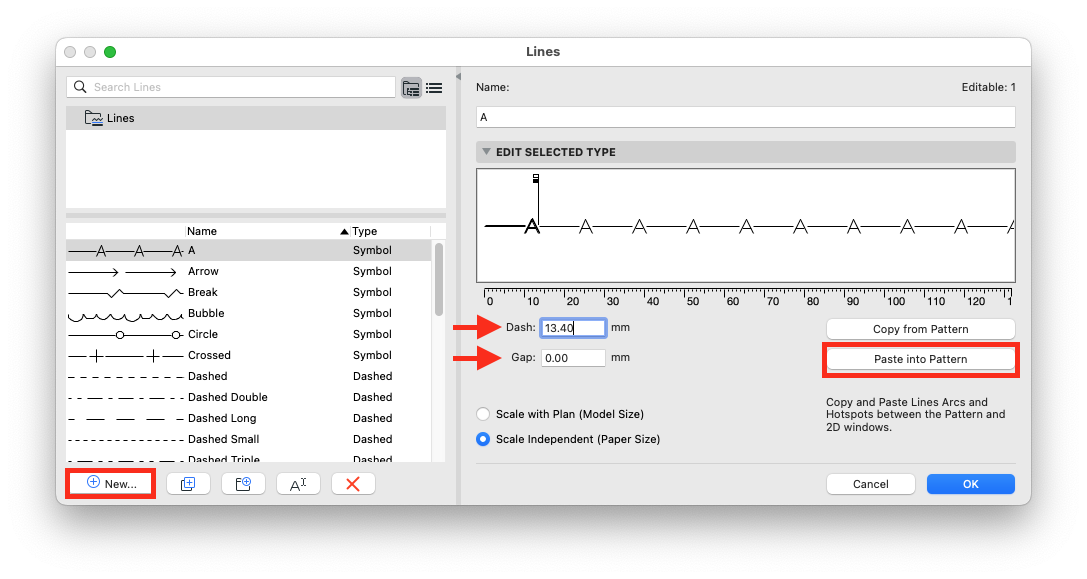

Na nova linha personalizada, clique em Colar no Padrão. Uma pré-visualização dos componentes colados aparecerá.
Edite os valores de Traço e Intervalo. O Traço é o comprimento total de cada padrão. Defina o Intervalo como 0 se desejar que o padrão seja contínuo. Clique em OK.
DICA: O posicionamento vertical da linha colocada está sempre no centro da altura do padrão.
