Descrição do problema

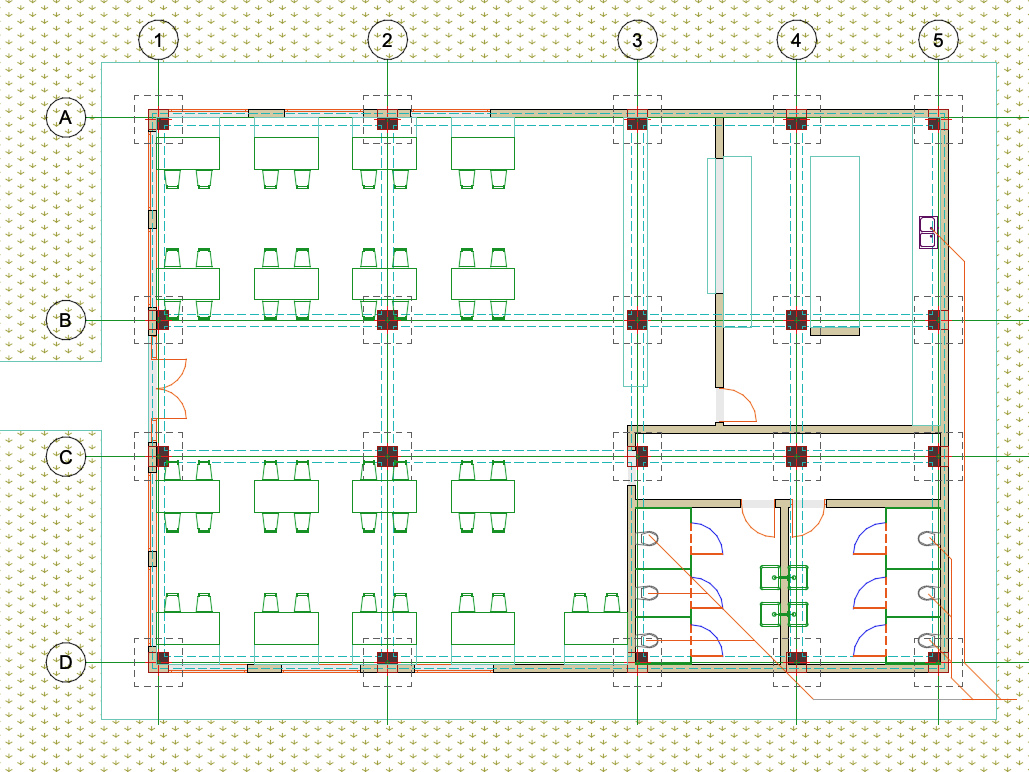

Ao publicar um arquivo DWG do Archicad, todos os Xrefs são incluídos por padrão. No entanto, apenas um Xref é necessário na exportação, e os demais devem ser excluídos. O desafio é que, mesmo após ocultar os Xrefs não utilizados na Vista do Archicad, eles ainda aparecem no arquivo DWG exportado. Como ocultar ou excluir os Xrefs desnecessários da exportação?
Solução
No Archicad, os Xrefs invisíveis ainda são salvos com o arquivo base ao publicar em DWG. Isso significa que, mesmo que você tenha desligado as camadas contendo Xrefs não utilizados, eles ainda serão incluídos na exportação.
Para remover temporariamente os Xrefs desnecessários do arquivo, use a opção "Descarregar". Descarregar remove temporariamente os Xrefs selecionados do arquivo base sem desanexá-los permanentemente.
- Ir para o Gestor Xref: Acesse Arquivo > Conteúdo Externo > Gestor Xref.

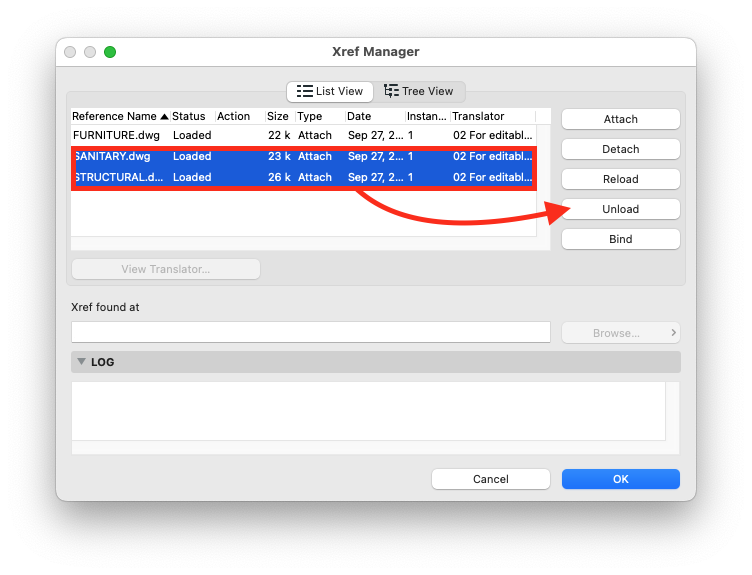

- No Gestor Xref, selecione os Xrefs que não são necessários para esta exportação. Clique no botão Descarregar e confirme clicando em OK.
- Prossiga para publicar seu leiaute.

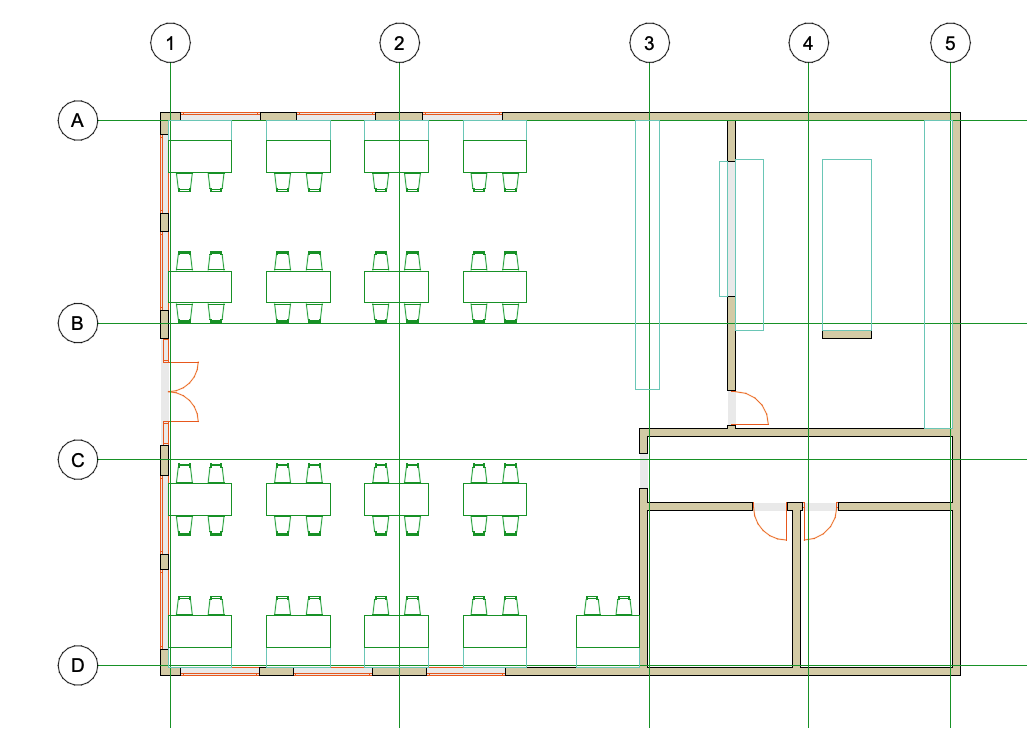

Uma vez que os Xrefs estejam descarregados, eles não serão mais incluídos no DWG exportado.
Recarregando Xrefs:
Se necessário, os Xrefs descarregados podem ser facilmente restaurados retornando ao Gestor Xref e clicando no botão Recarregar.
Removendo Xrefs permanentemente:
Se o Xref não for mais necessário no arquivo, você pode removê-lo permanentemente escolhendo a opção Desanexar em vez de Descarregar.
