Descrição
O projeto em que estou trabalhando exige uma janela de canto assimétrica. Tentei usar a ferramenta Janela de Canto dedicada para isso, mas depois de colocar e ajustar um dos lados, o outro lado é ajustado automaticamente. Existe outra forma de criar uma janela de canto assimétrica?
Solução
No Archicad, existem dois métodos principais para criar janelas de canto:
Método 1: usando a ferramenta Janela de Canto
A ferramenta Janela de Canto do Archicad simplifica o processo de colocação de janelas em um canto de parede:
- Selecione a ferramenta Janela de Canto na caixa de ferramentas.
- Posicione um lado da janela no canto da parede conforme desejado; uma janela espelhada será colocada automaticamente.
Nota: Se você modificar um lado da janela de canto, o outro lado será atualizado automaticamente para corresponder, e isso não pode ser substituído para obter assimetria completa.
Método 2: combinando duas janelas simples

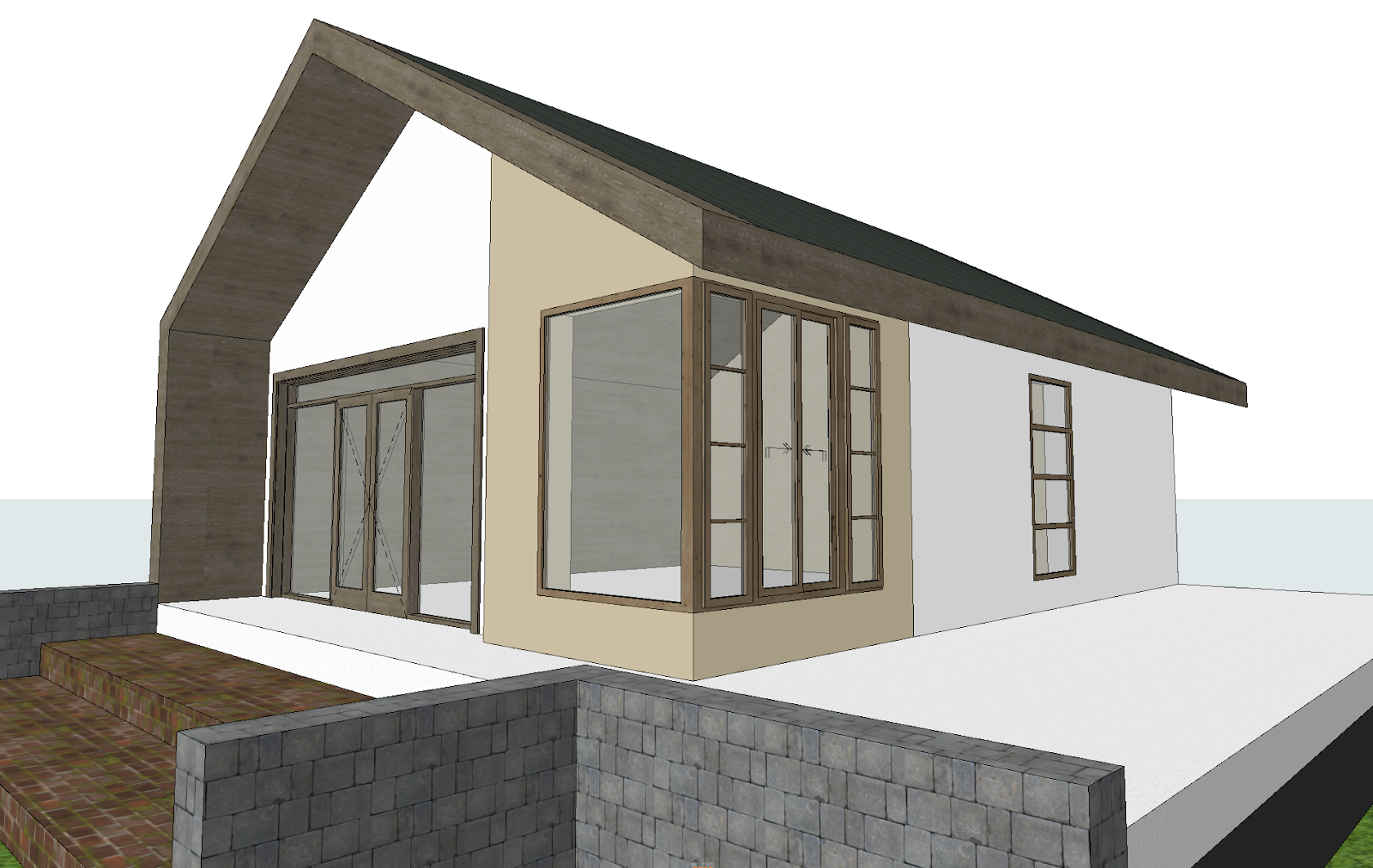

Outra abordagem é combinar duas janelas separadas, o que permite criar janelas assimétricas quando necessário:
- Coloque dois objetos Janela padrão separados no canto da parede.

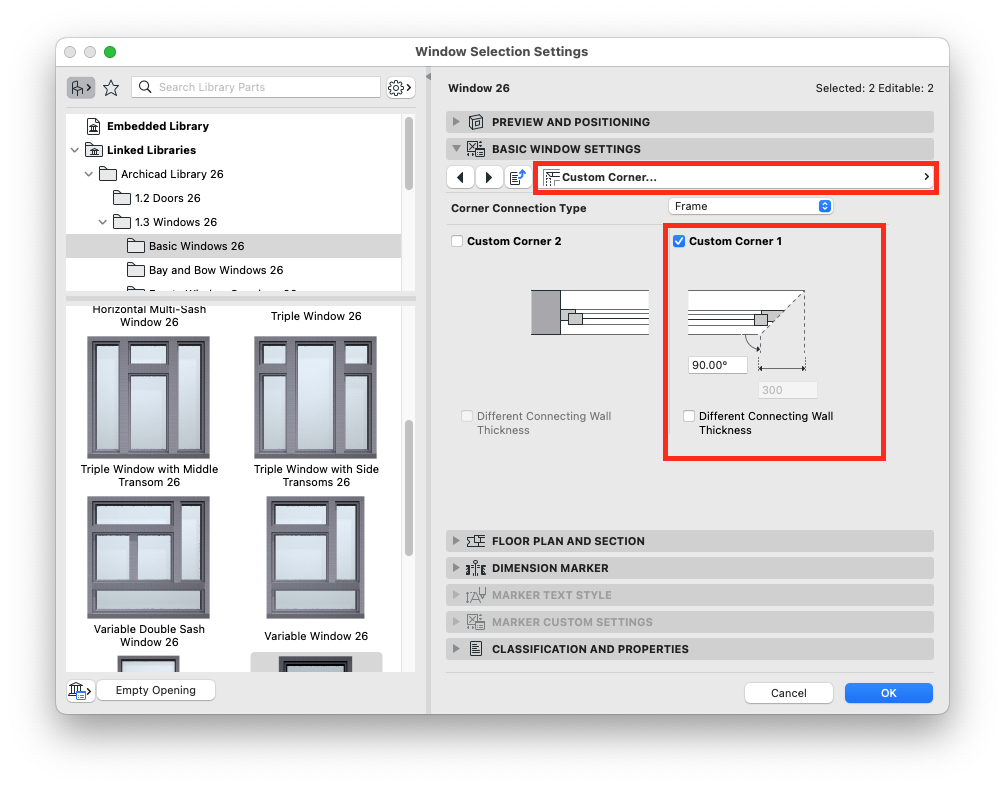

- Abra as Definições de Seleção da Janela de uma das janelas.
- Na aba Canto Personalizado, em Definições Básicas da Janela, defina o tipo de Conexão de Canto como Estrutura.
- Marque Canto Personalizado 1 ou 2 conforme o caso.
- Digite o ângulo necessário (por exemplo, 90 graus) para o seu canto assimétrico.
- Repita o procedimento para a segunda janela, ajustando seus parâmetros conforme necessário para completar a disposição assimétrica.
Comparação rápida
| Aspecto | Ferramenta Janela de Canto | Janelas Simples Combinadas |
| Tipo de Elemento | Reconhecida como “Janela de Canto” no projeto. | Tratadas como duas “Janelas” separadas. Será necessário listar ambas no Mapa de Janelas. |
| Automação | Encaixa-se automaticamente no canto mais próximo, garantindo o alinhamento. | Exige ajuste manual das definições do ângulo do canto. |
| Flexibilidade de Colocação | Não pode ser colocada em paredes perfiladas ou inclinadas. | Pode ser colocada em paredes perfiladas, inclinadas e duplamente inclinadas. |
| Ajuste | Altera automaticamente o tipo de janela do outro lado quando um dos lados é modificado. | Cada janela é tratada de forma independente da outra. Por exemplo, você pode deixar uma janela fixa enquanto usa uma de correr no outro lado. |
Embora ambos os métodos resultem em resultados visuais semelhantes, eles diferem em termos de fluxo de trabalho, reconhecimento no projeto e flexibilidade. A ferramenta Janela de Canto oferece uma abordagem mais automatizada e simplificada, mas é limitada quanto aos locais onde pode ser usada (ou seja, não funciona com paredes perfiladas ou inclinadas). Por outro lado, combinar duas janelas simples proporciona mais versatilidade de colocação, mas exige etapas adicionais para garantir o alinhamento e a documentação adequados.
