Descrição do problema
É necessário ajustar a distância entre o 1º Piso e o 2º Piso sem impactar a altura dos outros pisos em relação ao nível de referência do projeto. Foi feita uma tentativa de modificar a altura por meio das Definições de Pisos, mas esse ajuste fez com que todos os pisos acima se movessem também. Como ajustar a altura entre o 1º Piso e o 2º Piso sem afetar os níveis dos outros pisos?
Solução
É possível ajustar a altura de um piso nos Desenhos de Elevação ou Corte. Para fazer isso:

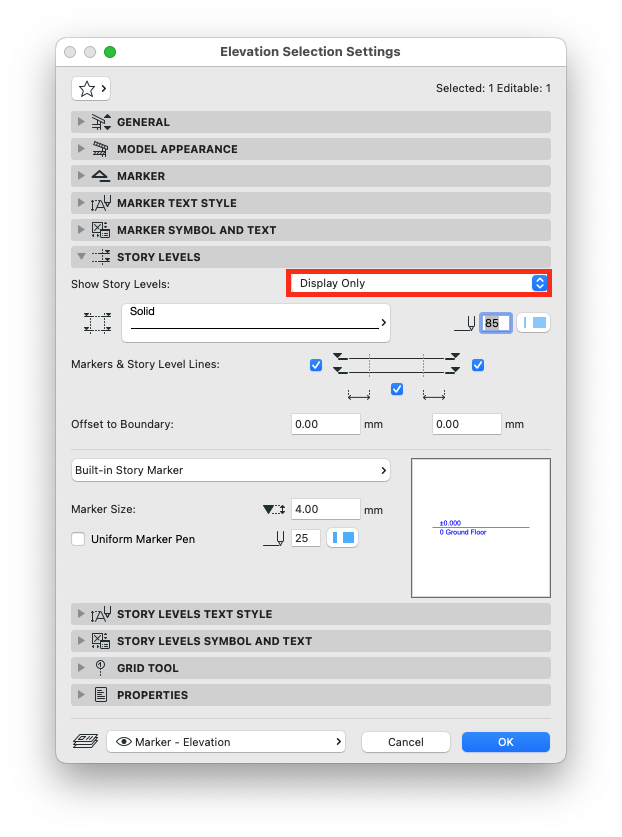

Abra um Desenho de Elevação ou Corte. Nas Definições de Seleção de Elevação ou Corte, certifique-se de que Níveis de Piso estejam definidos como Exibir. Clique em OK.

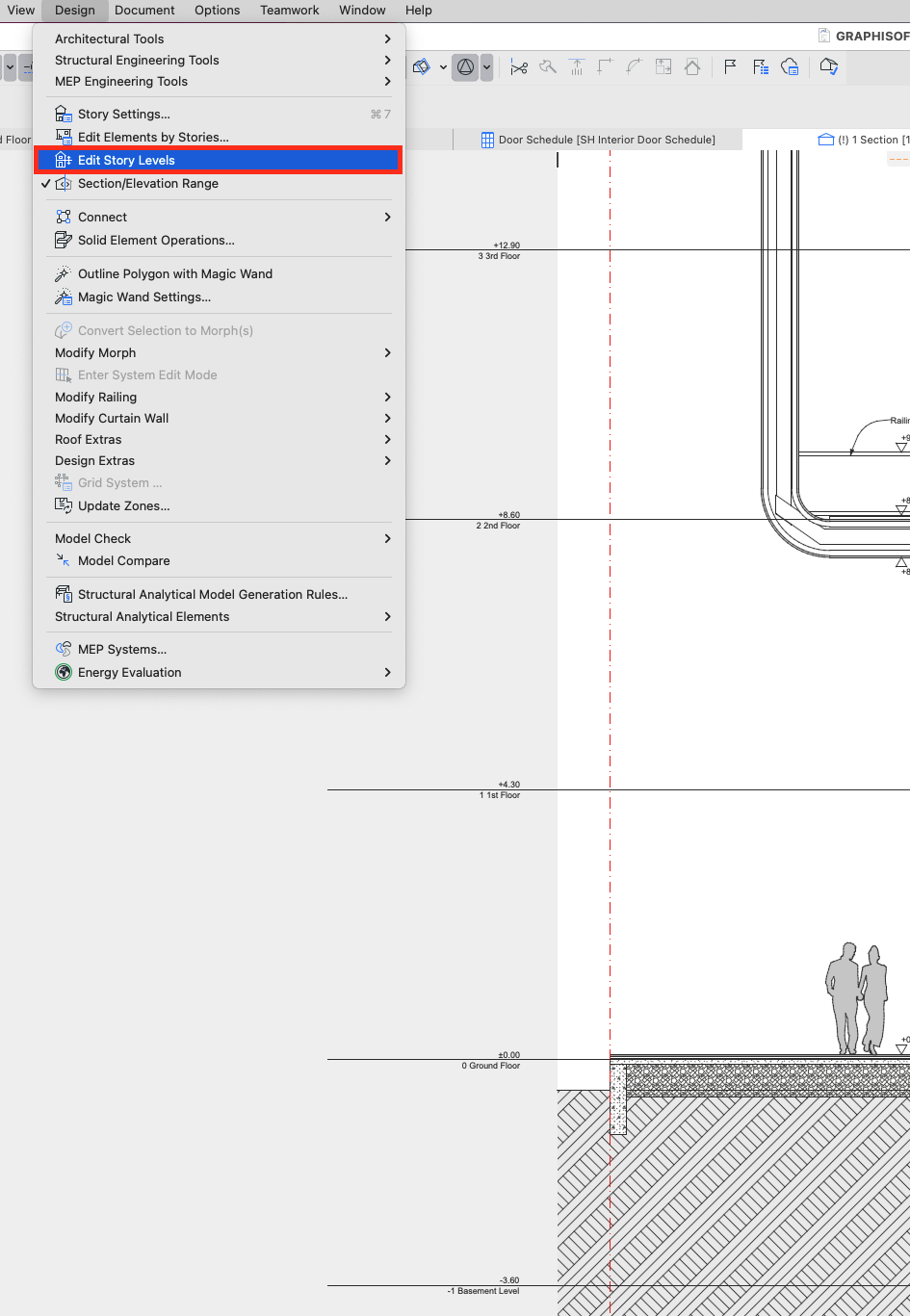

No Desenho de Elevação ou Corte, acesse Modelagem > Editar Níveis de Piso.
-

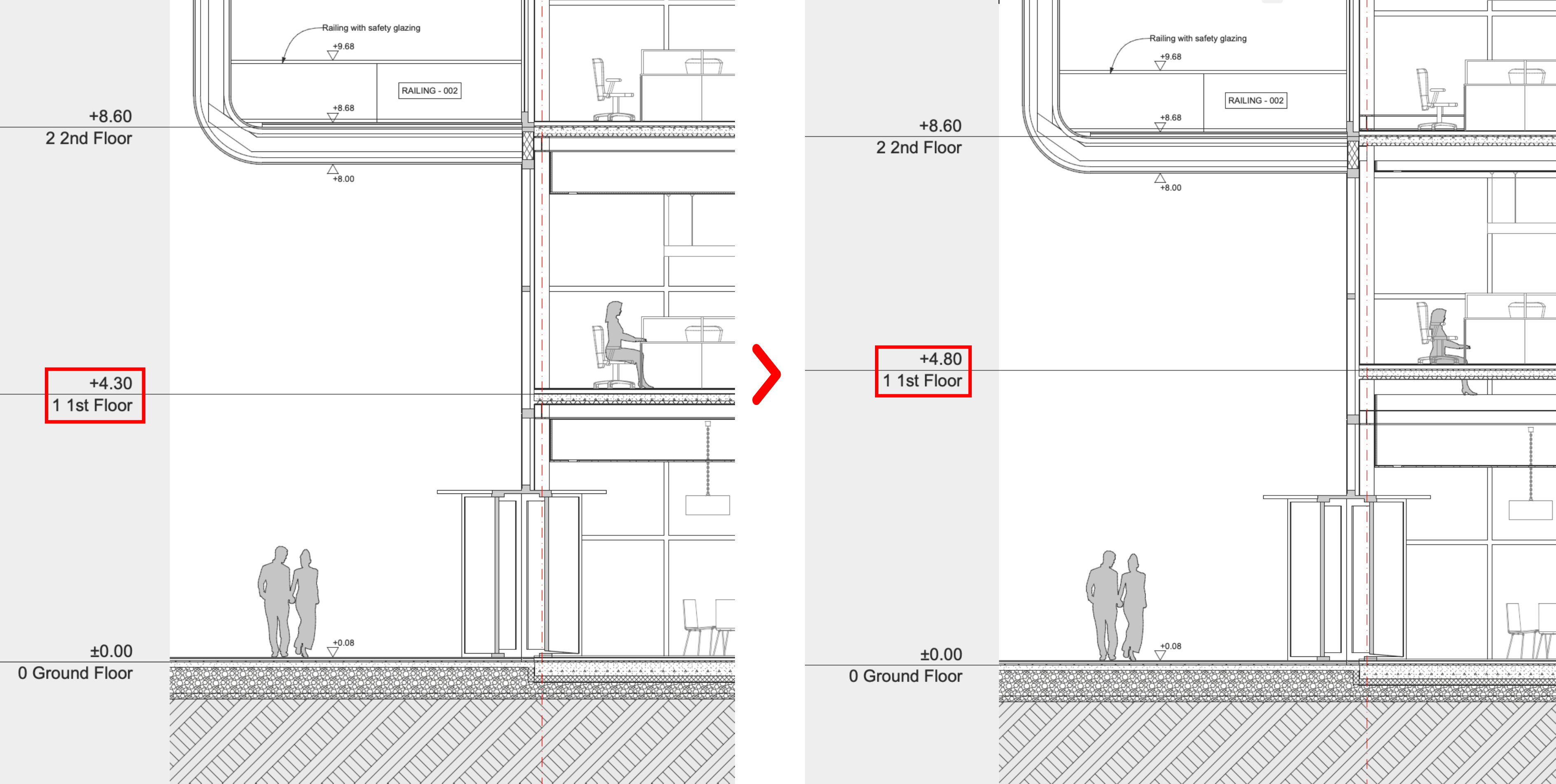

Na janela de Modo de Edição de Piso, selecione Editar Apenas no Nível Escolhido. Clique no Nível do Segundo Piso e ajuste. Em seguida, clique em OK.
Artigo Relacionado: Mover todos os Níveis de Piso em um projeto.
Importante!
Esta operação não pode ser desfeita, portanto, se não tiver certeza, duplique o arquivo antes de fazer isso.
