Descrição do problema
Preciso gerar um mapa específico dos acabamentos dos pisos da escada para extrair a área da superfície deles. Essa informação será essencial para estimativas e cálculos futuros. Existe uma forma de fazer isso?
Solução
Para incluir um piso da escada em um mapa no Archicad:

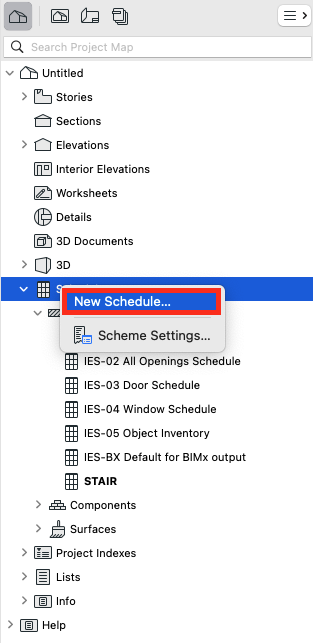

- Crie um Novo Mapa. No Mapa de Projeto, clique com o botão direito em Mapas e, em seguida, selecione Novo Mapa. Dê um nome ao mapa e clique em OK.

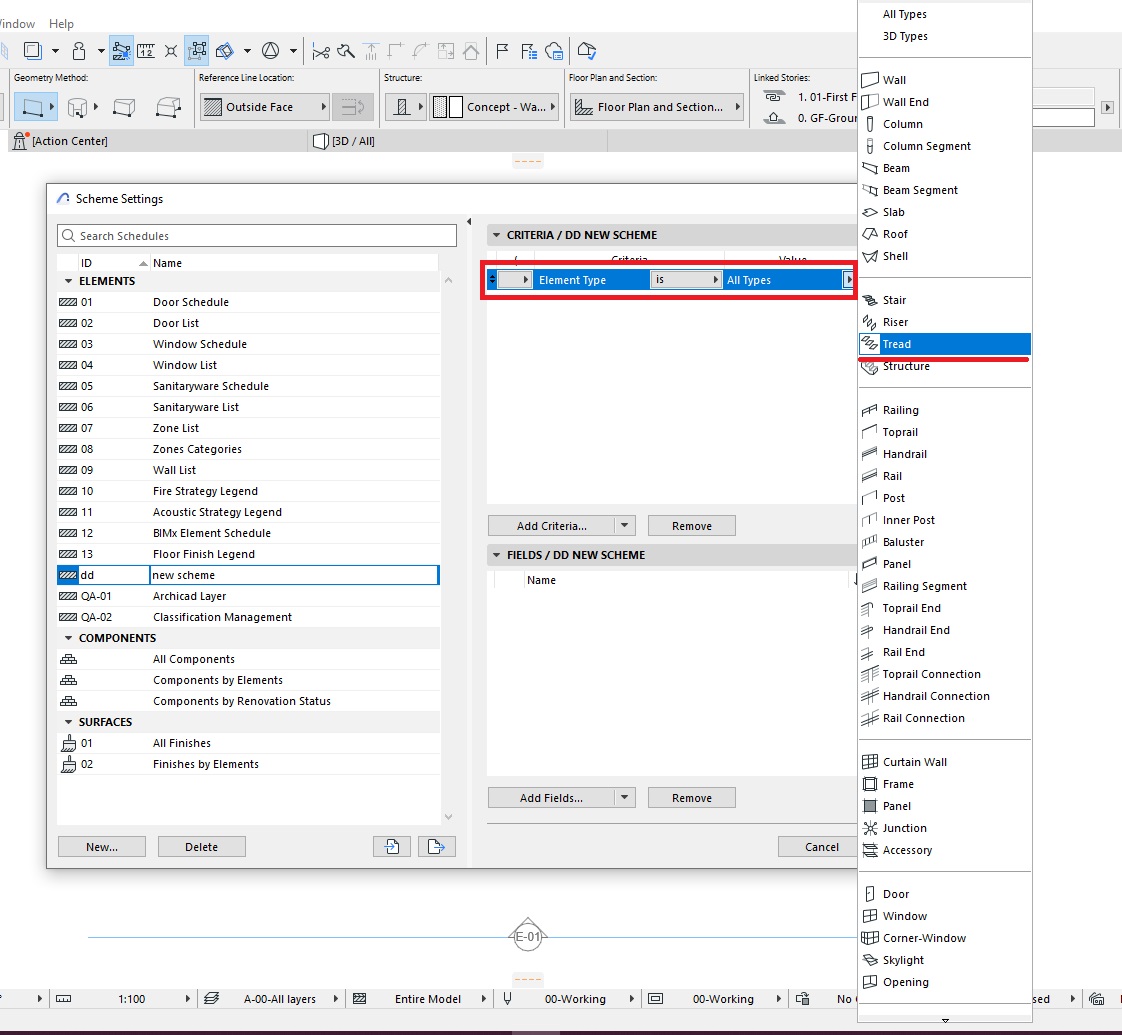

- Nas Definições de Esquema do Mapa, na seção Critério, selecione “Tipo de Elemento” é “Piso”

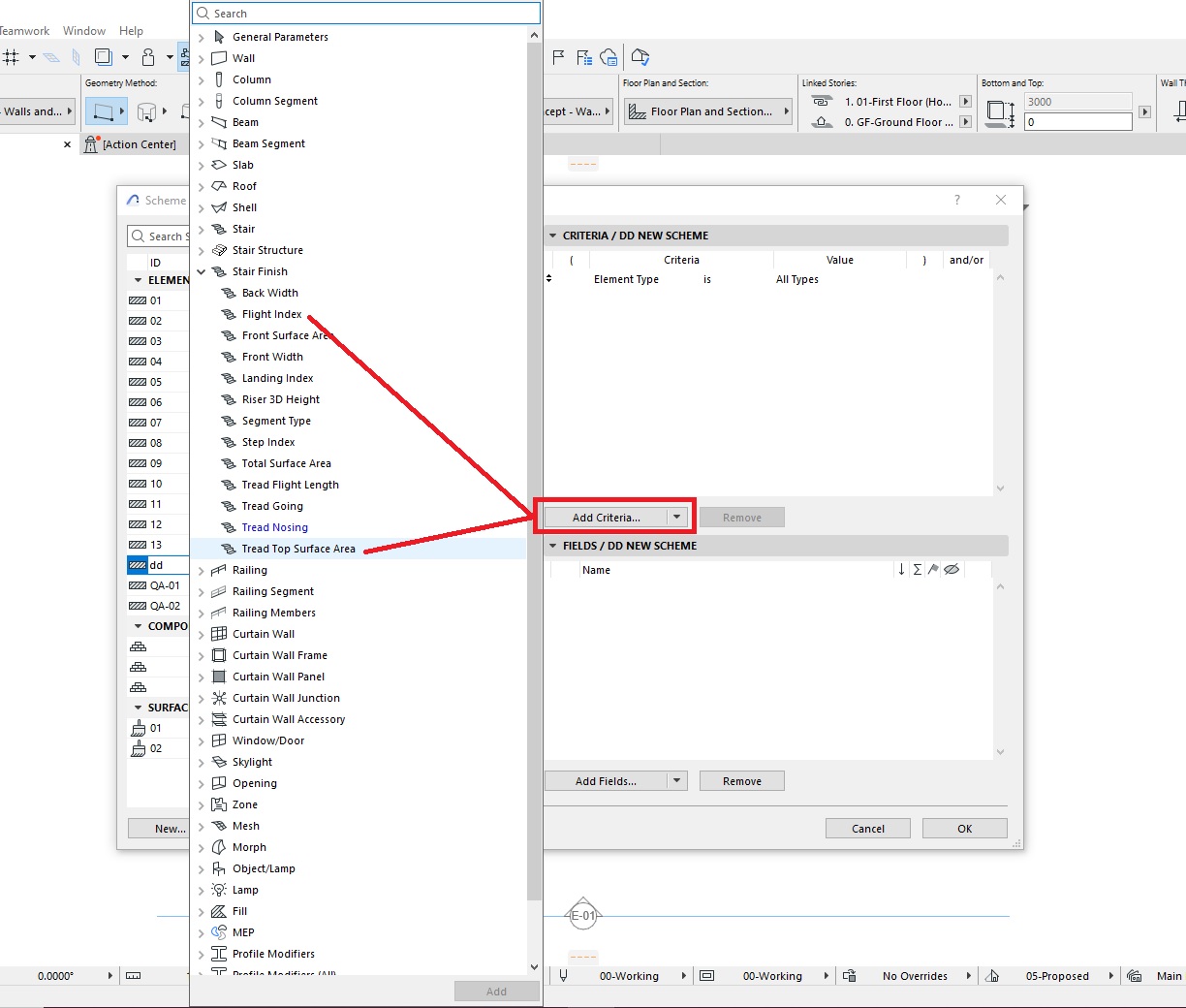

- Na aba Campos, selecione “Índice da Escada” e “Área de Superfície do Piso”.

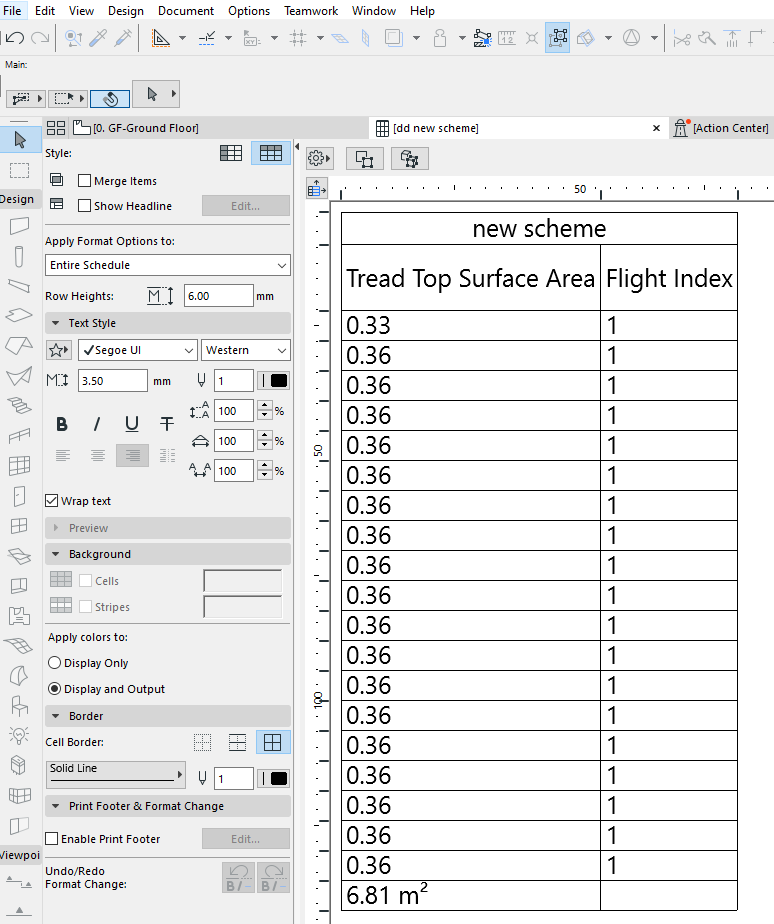

- Clique em OK e abra o mapa recém-criado no painel Navegador.

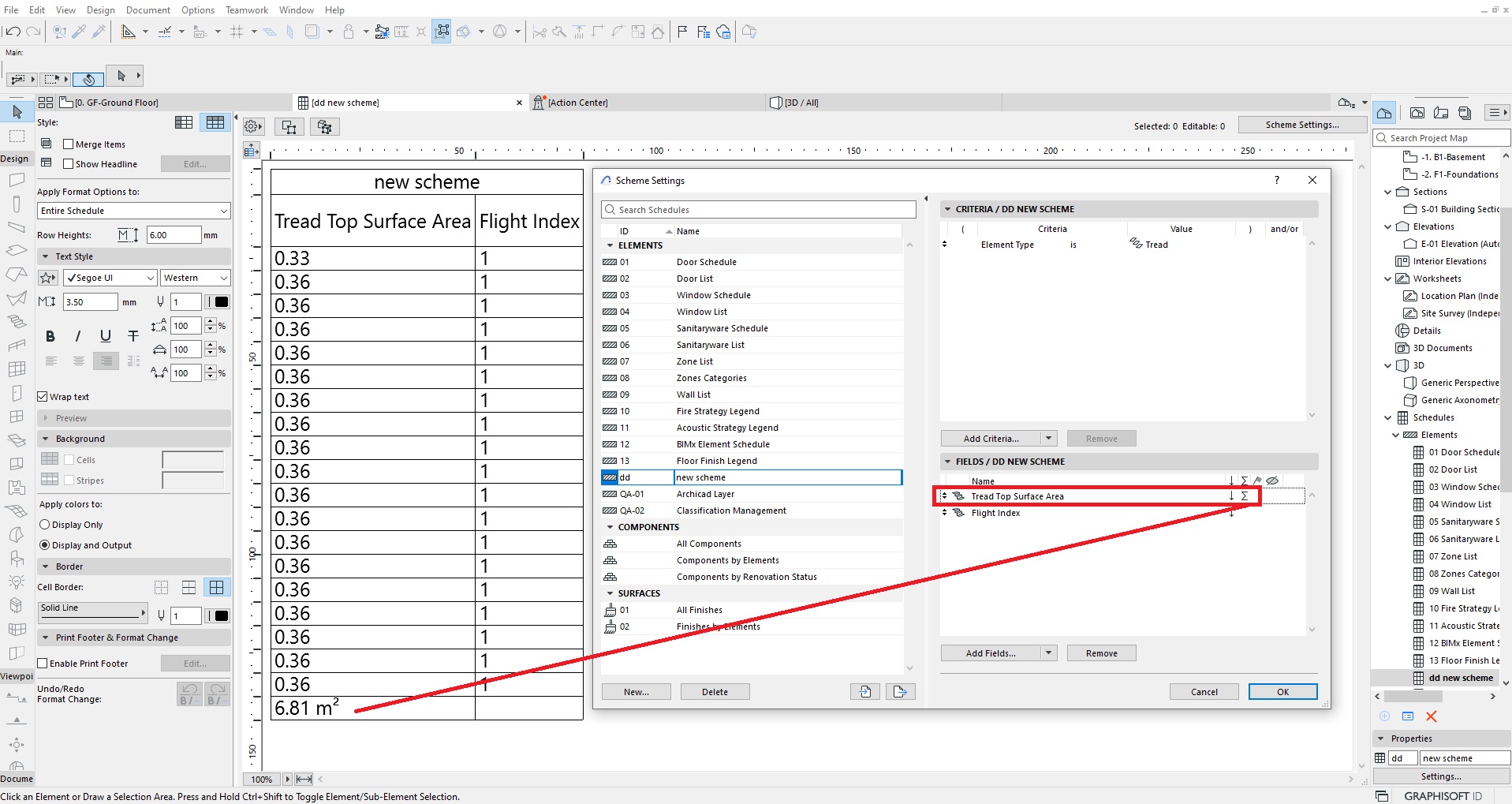

Se quiser adicionar o total à coluna de área da superfície, volte às Definições de Esquema e selecione o símbolo de Total à direita do nome do campo.
