Descrição do problema
Seu mapa excede o tamanho do leiaute, o que exigiria criar outra folha para dar continuidade a ele. Existe uma maneira mais rápida de resolver isso sem dividir o mapa manualmente?
Solução
Se o seu mapa for grande demais para caber em um único leiaute, o Archicad oferece uma maneira prática de dividi-lo automaticamente entre vários leiautes, garantindo que todos os dados do mapa sejam publicados sem interrupções. Esse recurso está disponível para desenhos criados a partir de Mapas de Elementos e Índices do Projeto.
- Acesse o leiaute em que o mapa está posicionado e selecione o desenho.
- Clique com o botão direito no desenho selecionado e escolha “Definições de Seleção do Desenho” para abrir o painel de definições.

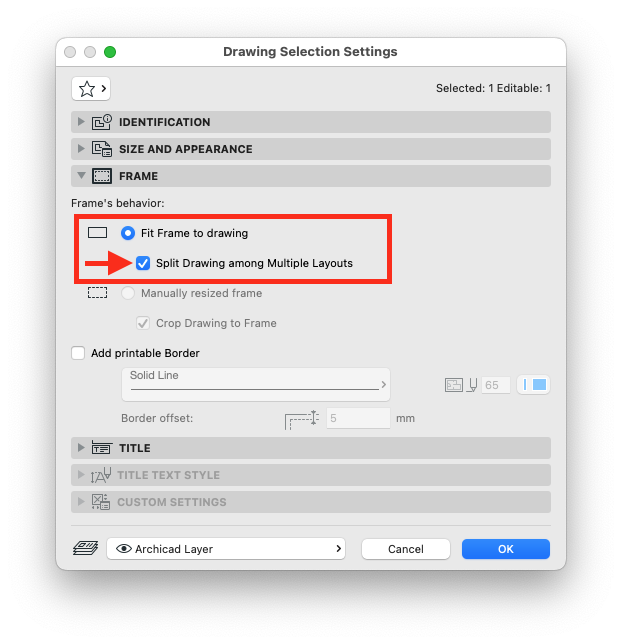

- Na aba “Estrutura”, escolha “Ajustar Moldura ao Desenho”.
- Em seguida, marque a caixa “Repartir Desenho entre Múltiplos Leiautes” e clique em OK.

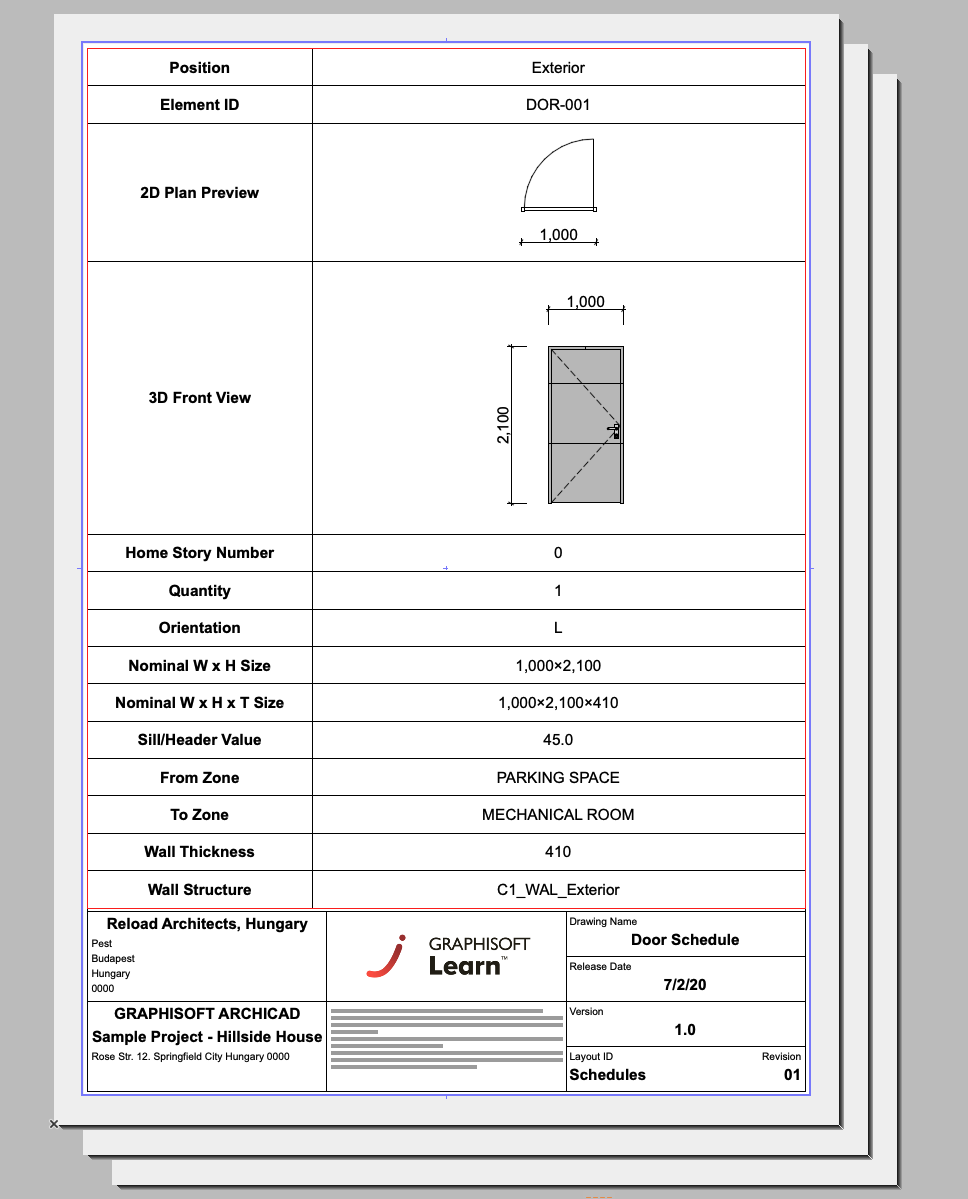

O Archicad criará automaticamente vários leiautes para exibir o mapa inteiro em folhas diferentes. Na janela do leiaute, você notará que o desenho foi dividido, com indicações claras de que ele se estende por várias páginas.

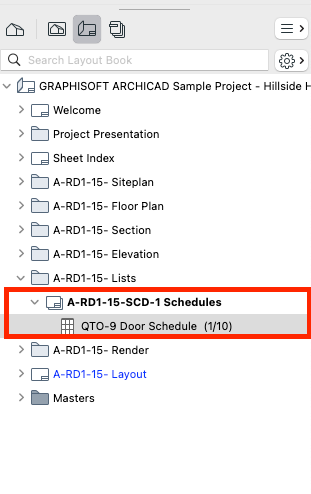

No Livro de Leiautes do Navegador, apenas um leiaute será exibido, mas você verá um ícone exclusivo de múltiplas páginas ao lado dele. O número total de leiautes usados para o mapa será exibido após o Nome Desenho, facilitando o acompanhamento de quantas páginas ele ocupa.

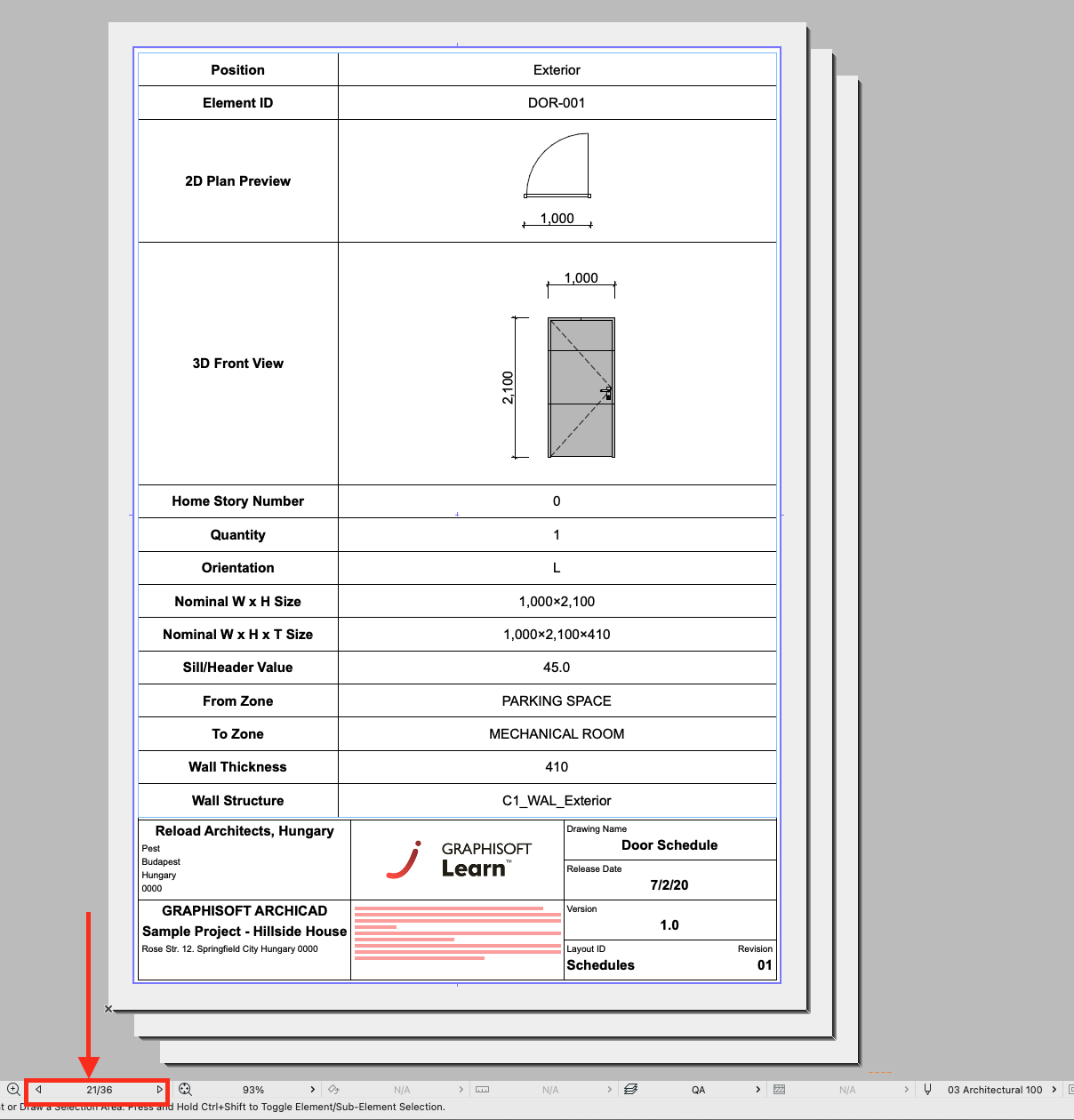

Você pode navegar entre as diferentes páginas do leiaute usando as setas de navegação localizadas na parte inferior da janela do leiaute.
Dica: o ID do Leiaute e o Número de Leiaute serão os mesmos para todas essas páginas, já que elas são consideradas como "um" só.
