O que é um PMK e para que serve?

Descrição

Em projetos grandes e multidisciplinares, como um loteamento com 10 estilos de casas distintos, as equipes geralmente trabalham com um modelo federado, no qual disciplinas como arquitetura, paisagismo, MEP e HVAC mantêm seus próprios arquivos. Para otimizar o fluxo de trabalho e garantir que a documentação permaneça gerenciável,  é uma prática comum criar um arquivo separado dedicado exclusivamente à documentação. Essa abordagem mantém os arquivos de modelo mais leves e permite transições mais suaves entre folhas e vistas, facilitando a manutenção tanto da qualidade quanto da precisão da documentação do projeto.

Solução

Uma maneira altamente eficaz de melhorar o desempenho e otimizar o fluxo de trabalho no Archicad, especialmente em projetos grandes, é adotar o método Plotmaker ou PMK. Essa abordagem envolve separar o modelo e o Livro de Leiautes em dois arquivos de projeto distintos. Embora nem sempre seja necessário, esse método pode aprimorar significativamente a eficiência, principalmente em projetos complexos e multidisciplinares, pois mantém tanto os arquivos de modelo quanto os de documentação mais gerenciáveis.

Neste fluxo de trabalho, o modelo é mantido em um arquivo do Archicad (AC_01 - Arquivo de Modelo), enquanto o Livro de Leiautes reside em um arquivo de projeto separado (DOC_01 - Arquivo de Leiaute). A diferença principal é que, em vez de vincular os desenhos diretamente das vistas do projeto, os leiautes farão referência a desenhos originados de arquivos externos no formato PMK.

O formato PMK é o formato nativo de desenho do Archicad, conhecido por seu tamanho compacto, o que reduz a carga no disco rígido e acelera os fluxos de trabalho.

Veja como implementar este método:

No arquivo de modelo (AC_01 - Arquivo de Modelo):

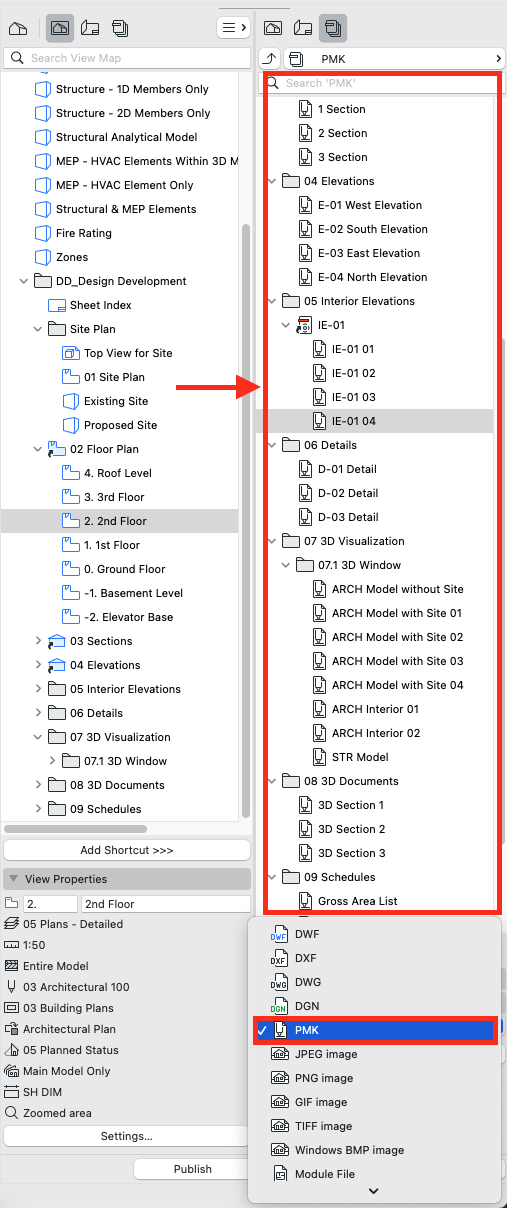

1. Navegue até o Conjunto de Publicador no Organizador e crie um novo Conjunto de Publicador para o PMK.
2. Arraste todas as Vistas do Mapa de Vistas para o Conjunto de Publicador de PMK que será publicado como arquivos PMK.
3. Nas definições do Publicador, escolha o formato PMK para garantir que suas vistas sejam salvas no formato otimizado.

Nota: as Vistas 3D geradas na Janela de Renderização não podem ser publicadas como PMK.

1. Clique em Publicar para gerar os arquivos PMK das vistas selecionadas, reduzindo o tamanho do arquivo e melhorando o desempenho ao colocar esses desenhos nos leiautes.

No arquivo de documentação (DOC_01 - Arquivo de Leiaute):

1. Abra sua folha de leiaute e prossiga com a colocação dos desenhos externos.

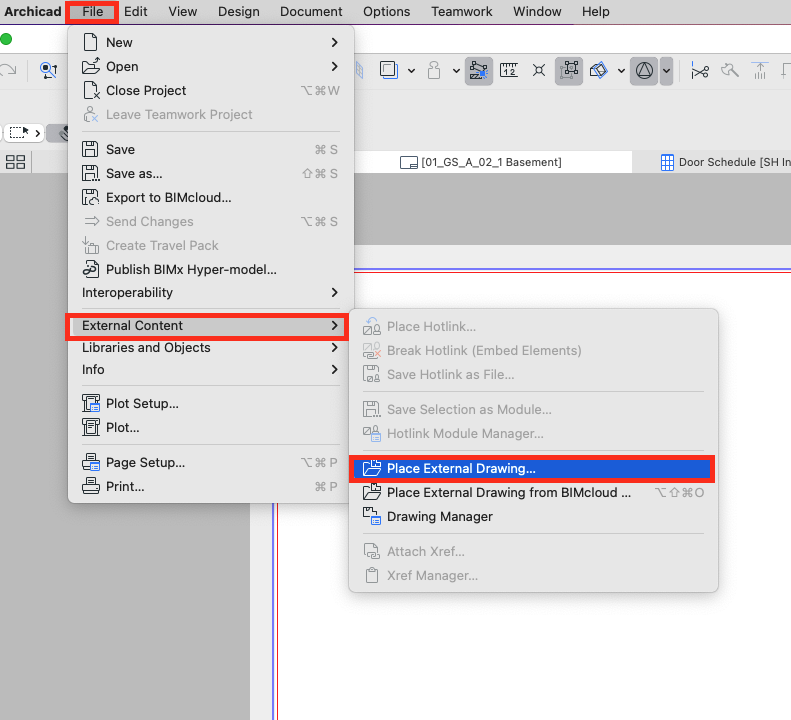

2. Acesse Arquivo > Conteúdo Externo > Colocar Desenho Externo…
3. Selecione os arquivos PMK no local onde você os salvou anteriormente a partir do AC_01 e clique em Abrir.
4. Depois que os arquivos PMK forem colocados nas folhas de leiaute, prossiga com a publicação do Livro de Leiautes usando o Conjunto de Publicador normalmente.

Vantagens do fluxo de trabalho PMK:

• Atualizações de documentação mais rápidas: Como este método envolve atualizar um único arquivo de desenho menor por vez, o processo de atualização da documentação pode ser significativamente mais rápido.
• Melhor desempenho no Livro de Leiautes: Abrir o Livro de Leiautes leva menos tempo porque os desenhos estão vinculados a arquivos PMK externos, que são menores e armazenados fora do arquivo principal do projeto.
• Atualização dos desenhos: Se houver uma alteração no(s) arquivo(s) de modelo, é necessário publicar novamente no conjunto de publicador de PMK, o que substituirá os PMKs publicados anteriormente (portanto, caso você precise de backup dos conjuntos publicados anteriormente, é aconselhável copiar os arquivos para outro local antes de sobrescrevê-los).
• Desenhos sempre atualizados: No arquivo de leiaute (Doc_01), se os desenhos baseados em PMK estiverem configurados para atualização automática, eles serão atualizados automaticamente ao abrir o leiaute (ou usando o gestor de desenhos), garantindo que seus leiautes exibam sempre as informações mais recentes.

Além disso, se necessário, você pode vincular novamente um arquivo PMK à vista do modelo original. Essa flexibilidade permite maior controle sobre a origem dos seus desenhos. Para isso:

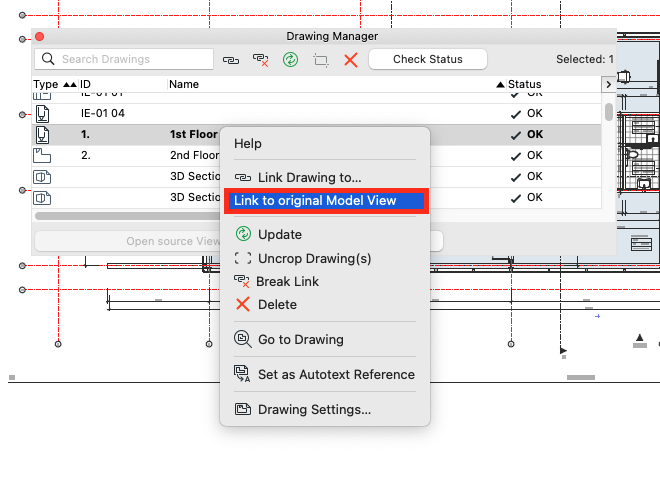

1. No Gestor de Desenhos, selecione os arquivos PMK que você deseja vincular novamente.
2. Clique com o botão direito e escolha Vincular a Vista do Modelo Original.

Ao usar o fluxo de trabalho PMK, você pode aprimorar tanto a velocidade quanto a eficiência dos seus grandes projetos, mantendo a documentação precisa e atualizada sem sacrificar o desempenho.
