Descrição do problema
Preciso apresentar uma atualização de modelagem ao meu cliente, na qual a nova modelagem é sobreposta à existente usando um rastreamento e referência. Há alguma maneira de imprimir isso com o rastreamento e referência também presentes?
Solução

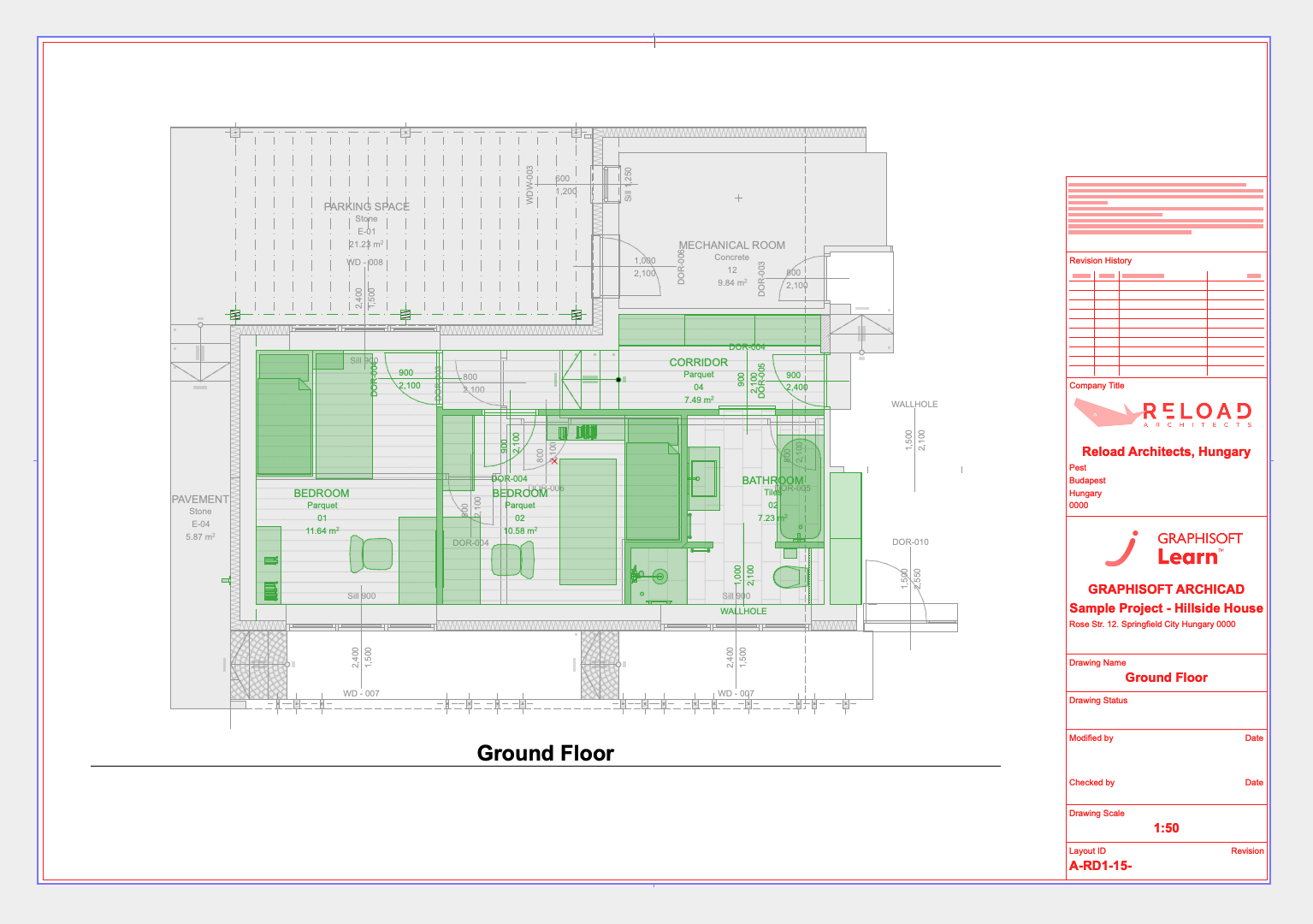

Você pode imprimir o Rastreamento e Referência nas Opções de Documento ao salvar o PDF.

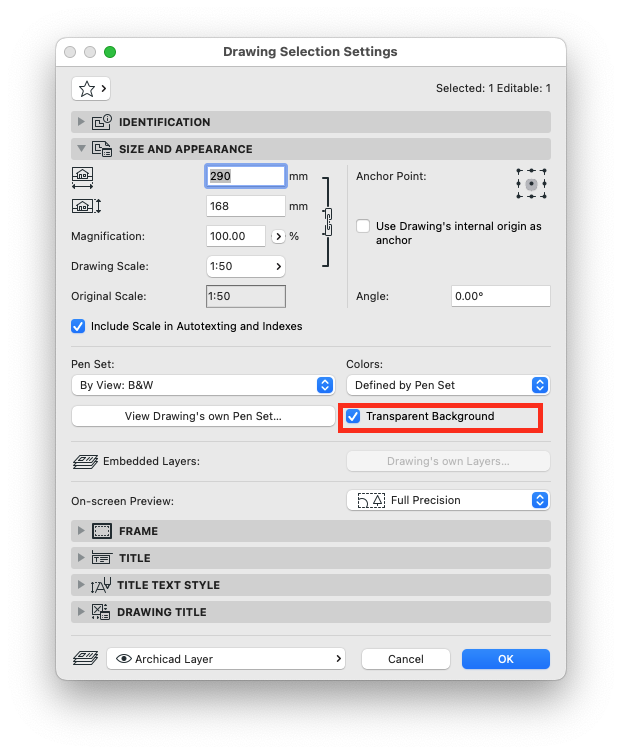

1. No Leiaute, selecione o desenho e acesse Definições de Seleção do Desenho. Certifique-se de marcar a opção "Fundo Transparente" na guia Tamanho e Aparência. Isso garante a visibilidade dos elementos rastreados, pois o desenho será colocado à frente da imagem de referência ao salvar como PDF. Selecione OK.

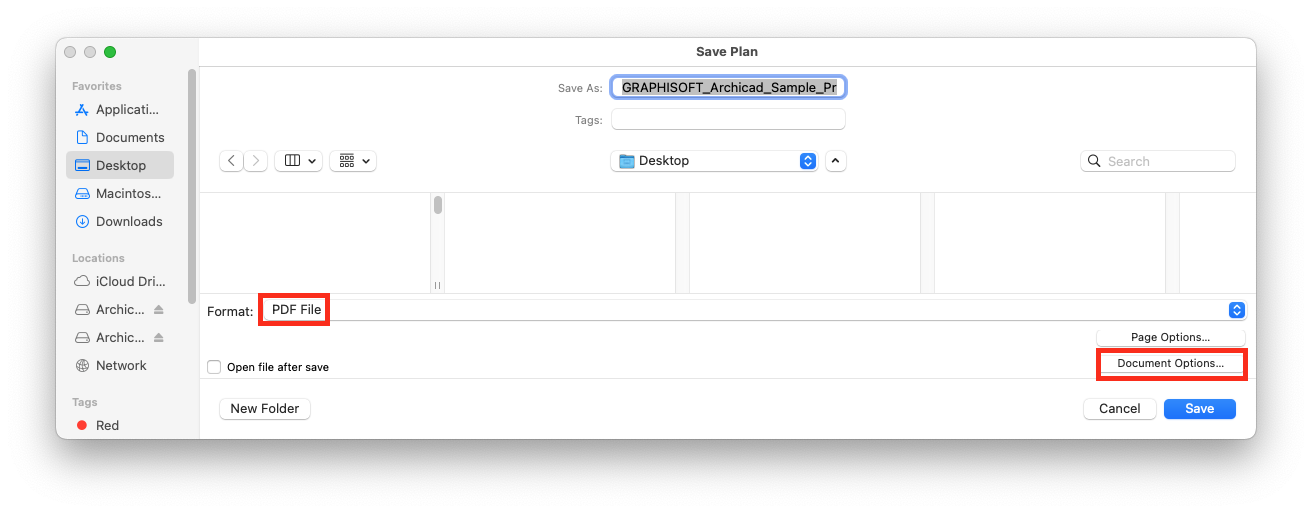

2. Acesse Arquivo > Salvar como. Altere o formato para arquivo PDF e clique em Opções de Documento. (Isso também pode ser definido nas opções de documento do conjunto de publicador.)

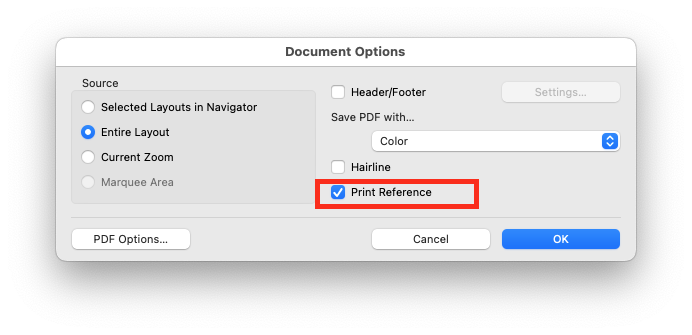

3. Nas opções de documento, certifique-se de marcar "Imprimir Referência". Clique em OK e SALVAR.
