Descrição do problema

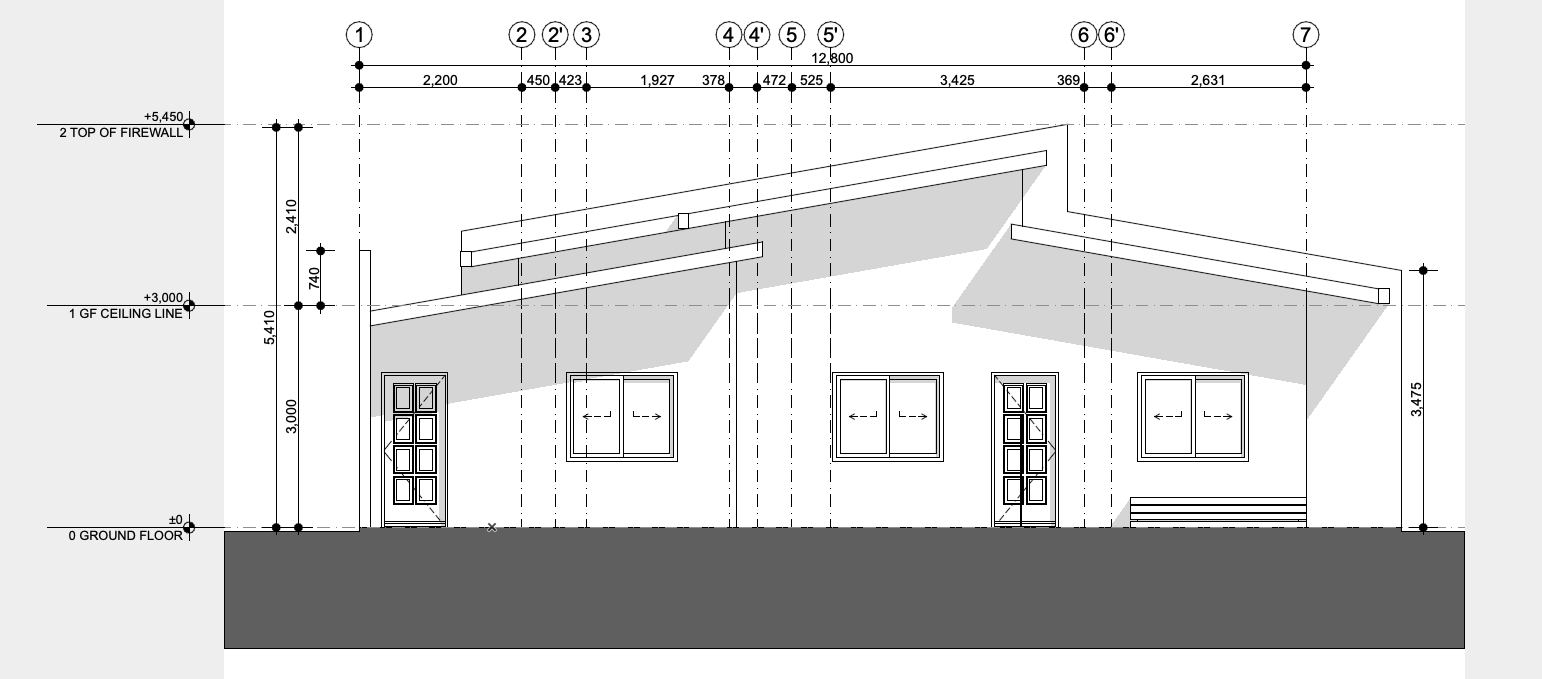

Estou trabalhando em um projeto que contém dois sistemas de grelha, e as elevações estão mostrando cada um, mas eu queria ocultar alguns elementos de grelha que não são necessários na visualização atual. Como posso mostrar elementos de grelha específicos nos desenhos de elevação?
Solução
Você pode mostrar elementos de grelha específicos nos desenhos de elevação ao modificá-las nas Definições de Elevação.

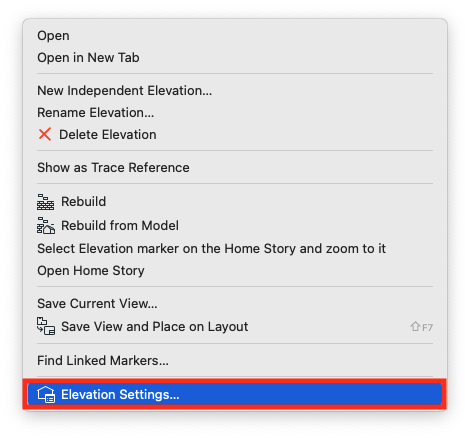

Ir para Mapa de Projeto, selecione o Desenho de Elevação e, em seguida, vá para Definições de Elevação.

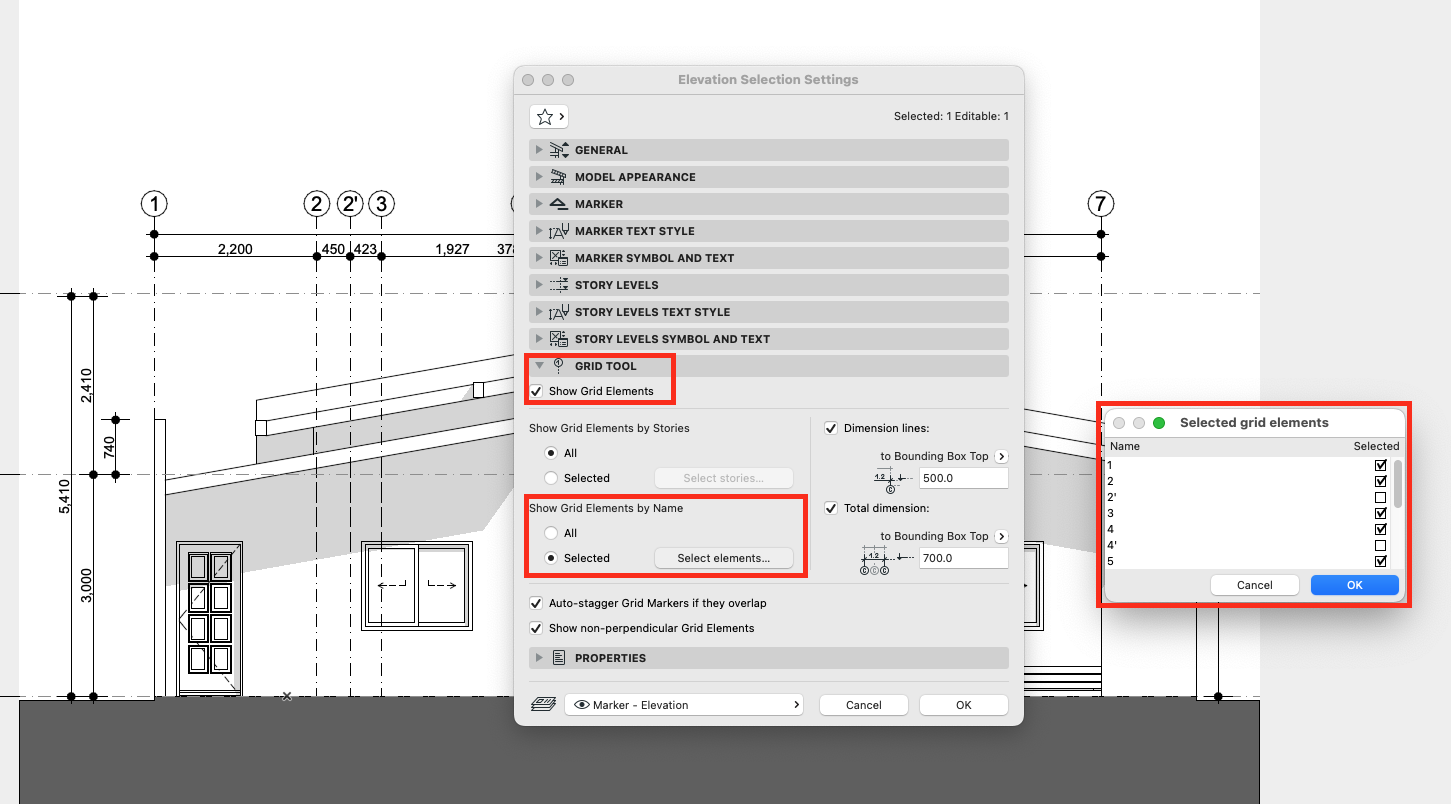

- Nas Definições de Seleção de Elevação, na aba Ferramenta Grelha:
- Marque a caixa Mostrar Elementos de Grelha.

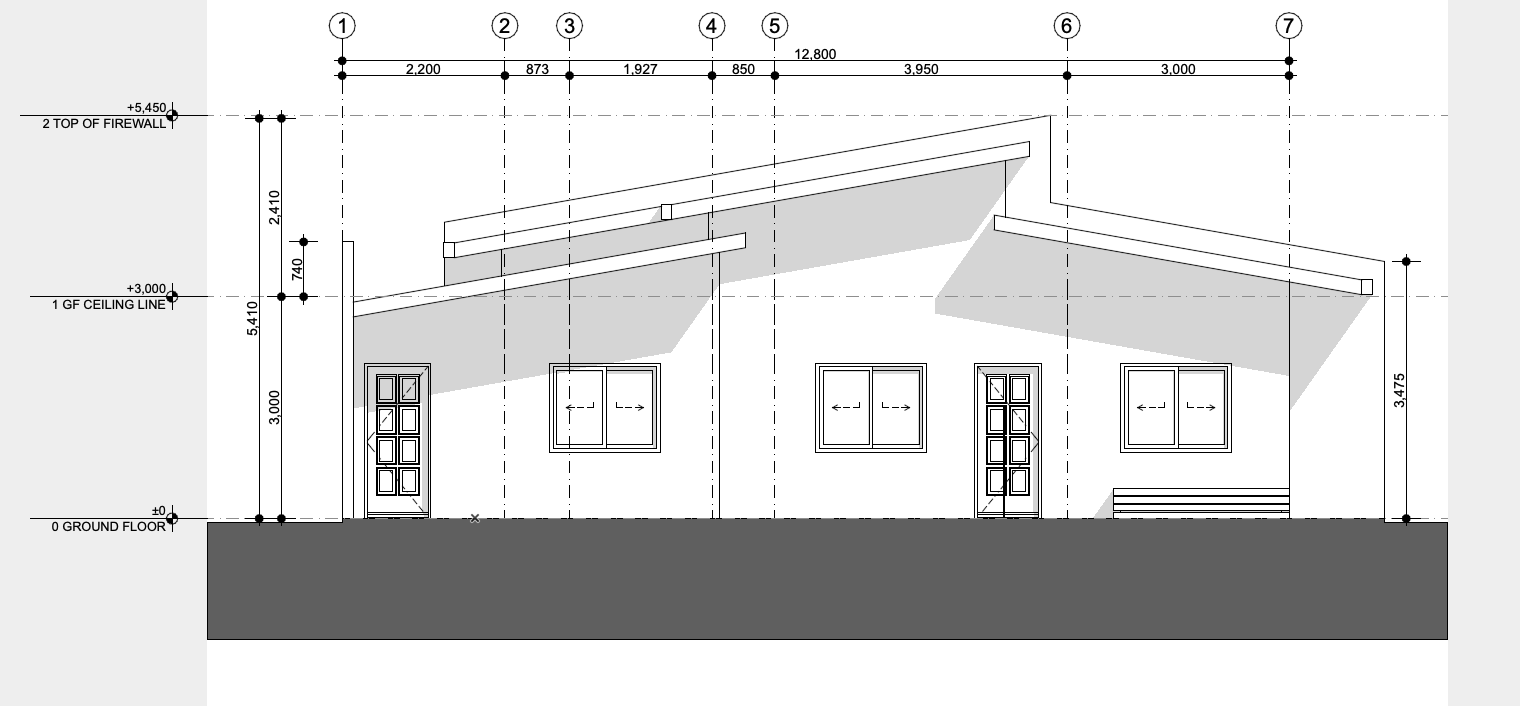

- Na opção Mostrar Elementos de Grelha por Nome, selecione "Selecionado" e escolha os Elementos de Grelha Específicos que serão mostrados na elevação. Clique em OK.
