Como criar marcos personalizados para portas

Descrição do problema

Você deseja modelar um revestimento de porta decorativo detalhado com uma forma de seção transversal personalizada. As configurações padrão da porta oferecem apenas a opção de estrutura retangular, por isso não há nenhum perfil personalizado disponível diretamente nos parâmetros da porta.

Solução

Um revestimento personalizado deve ser modelado como um elemento separado. Dois métodos estão disponíveis dependendo do seu fluxo de trabalho preferido.

Método 1: Coluna e viga com um Perfil Complexo

Este método usa um Perfil Complexo aplicado a um elemento de Coluna (para partes verticais) ou de Viga (para segmentos horizontais), que é então colocado ao redor da abertura da porta. Um perfil personalizado deve ser definido primeiro usando as etapas abaixo.

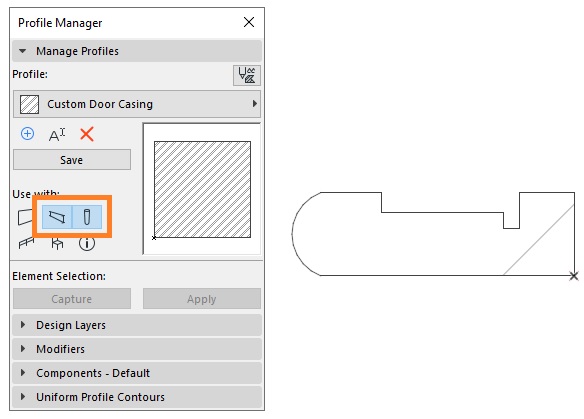

1. Acesse Opções > Atributos do Elemento > Gestor de Perfil.
2. No Gestor de Perfil, clique em Novo para criar um novo perfil usando a Ferramenta Trama para o revestimento da sua porta.
3. Certifique-se de que a configuração Usar com inclua tanto Coluna quanto Viga.
4. Clique em Salvar e dê um nome descritivo ao seu perfil.
5. Aplique o perfil à ferramenta Coluna e Viga nas configurações do elemento, no Painel Geometria e Posicionamento
6. projete a forma de revestimento desejada.

Método 2: Coluna e viga com um Perfil Complexo

Este método usa a ferramenta Morph para desenhar a seção transversal do revestimento em 2D na Planta e, em seguida, extruda-a ao redor da abertura da porta usando o comando Tubo na Janela 3D.

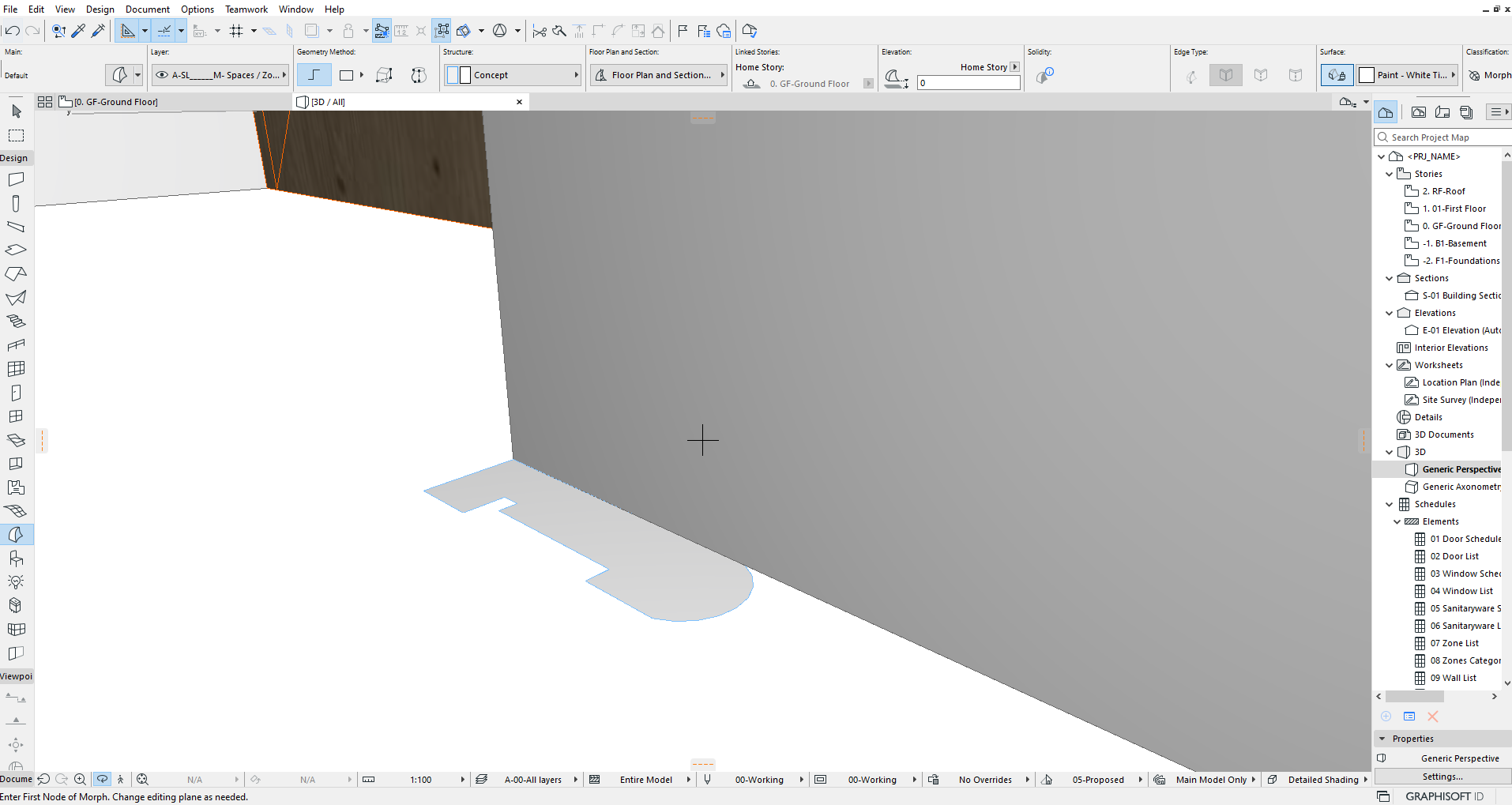

1. Desenhe o perfil do revestimento como um Morph 2D na Planta ou em 3D

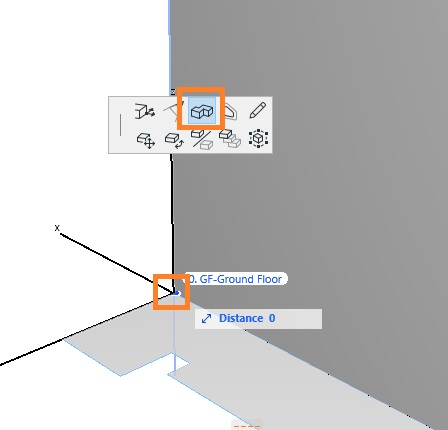

2. Selecione o Morph a partir do canto posterior na Janela 3D.
3. Selecione Tubo na Paleta de Contexto.

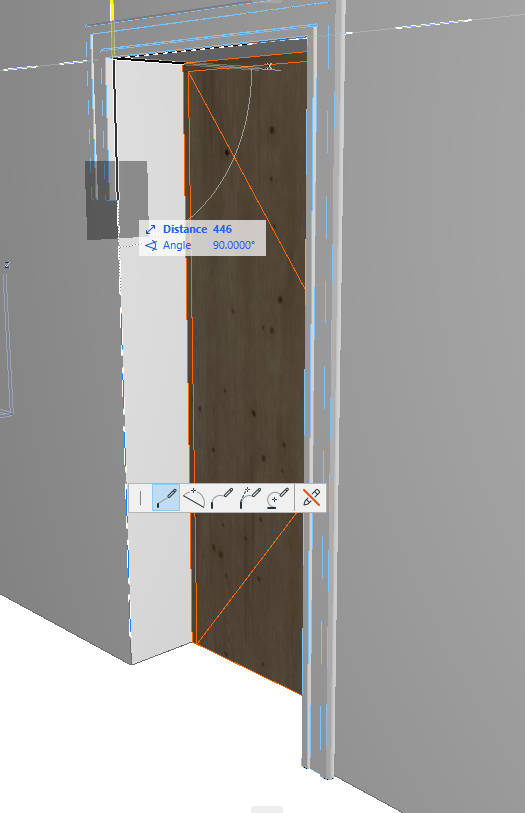

4. Use o Tubo no Morph ao redor da abertura da Porta.

Visite o seguinte site para mais recursos da Ferramenta Morph.
