Descrição do problema
Atualmente, estou trabalhando em um projeto que envolve detalhamento de escadas. Existe um método para criar um mapa de escadas que represente com precisão a perspectiva 3D? No momento, quando integro campos 3D no mapa, ele mostra apenas uma pequena parte das escadas.
Solução
Por padrão, a vista 3D mostrará apenas uma estrutura de exemplo, mas há uma solução alternativa para mostrar a modelagem finalizada no mapa. Para fazer isso:
- Abra a vista 3D da escada.
- Na vista 3D, acesse Tipo de Projeções. Visualização > Opções de Visualização 3D > Tipo de Projeções.

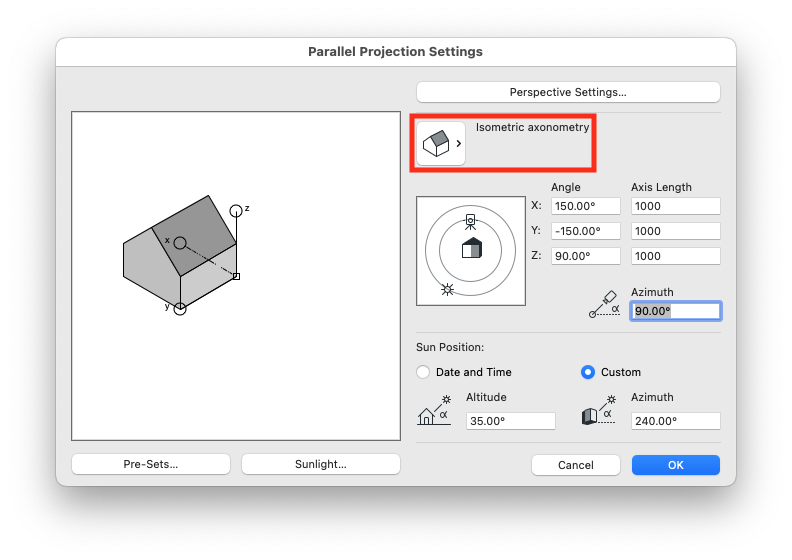

No Tipo de Projeções, você pode alternar entre diferentes vistas dependendo dos requisitos do seu mapa. Para este exemplo, usarei a Perspectiva Isométrica em Projeção Paralela.

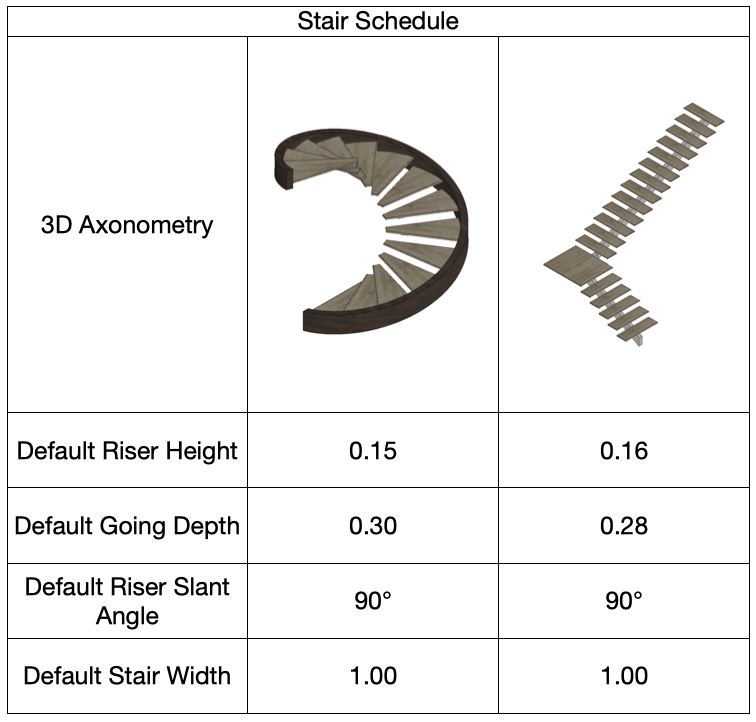

- Depois de ter a vista desejada, salve-a como uma vista no mapa de vistas. Em seguida, você pode salvar manualmente esta vista como uma imagem ou tirar uma captura de tela por conveniência. Para projetos maiores com diversas modelagens de escadas, você pode optar por criar um conjunto de publicador para diferentes vistas; assim, caso haja atualizações na modelagem, basta publicar para atualizar as imagens.

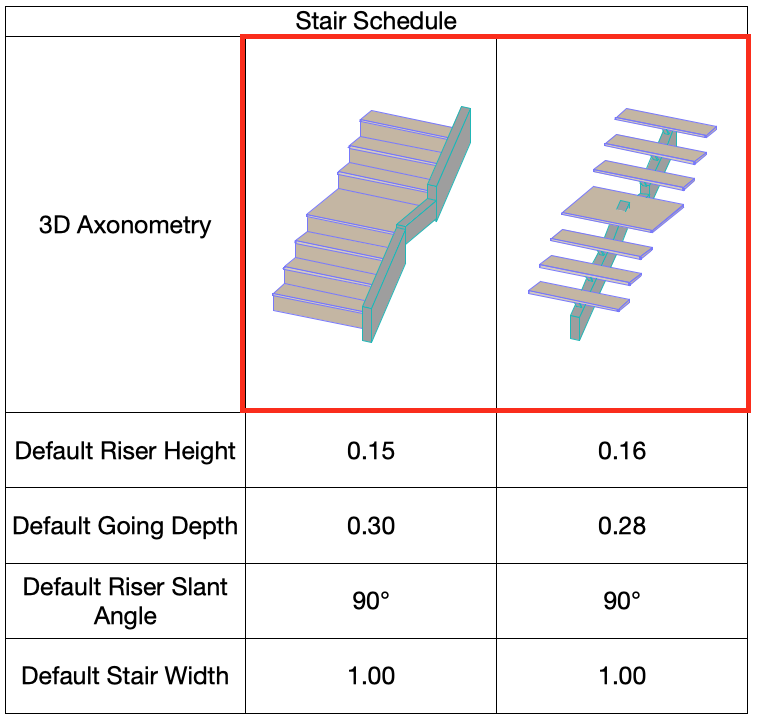

- Volte ao mapa e clique em Anotar no campo Perspectiva Axonométrica 3D.

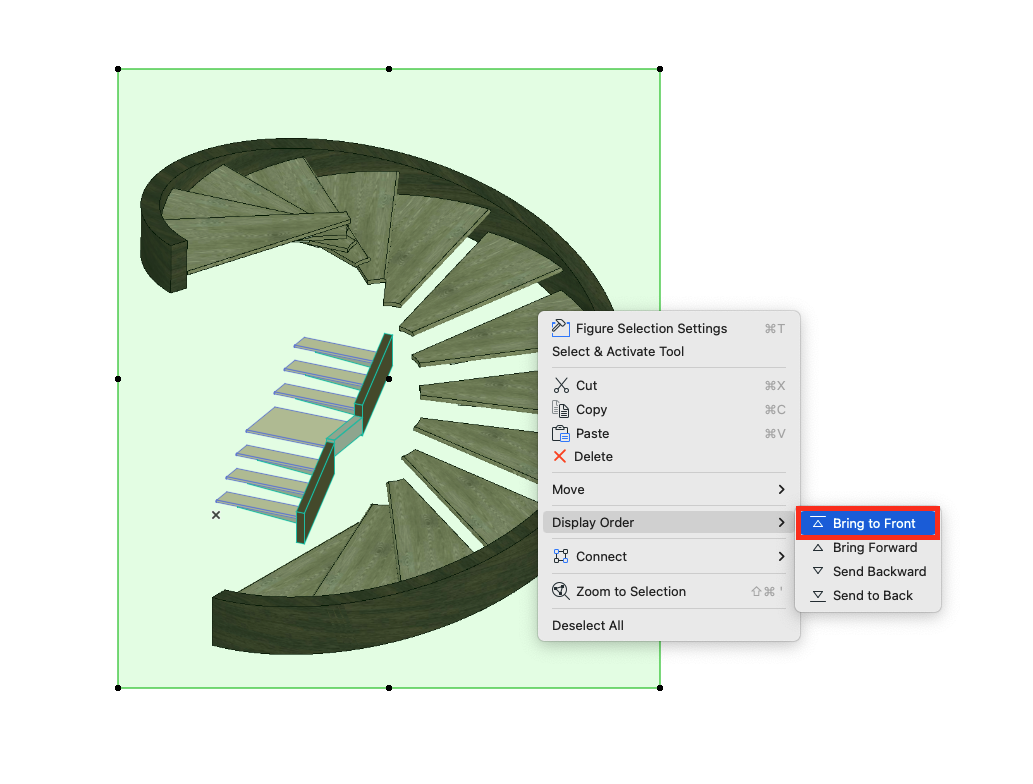

Na aba Pre-visualização do Elemento, cole a captura de tela da escada e cubra a perspectiva axonométrica 3D existente trazendo a exibição da imagem para a frente e, em seguida, clique em OK para retornar à vista do mapa.

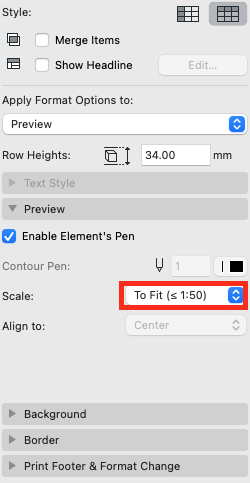

Dica: Você pode ajustar o tamanho da vista 3D alterando a escala para "Ajustar à Tela".
