Descrição do problema

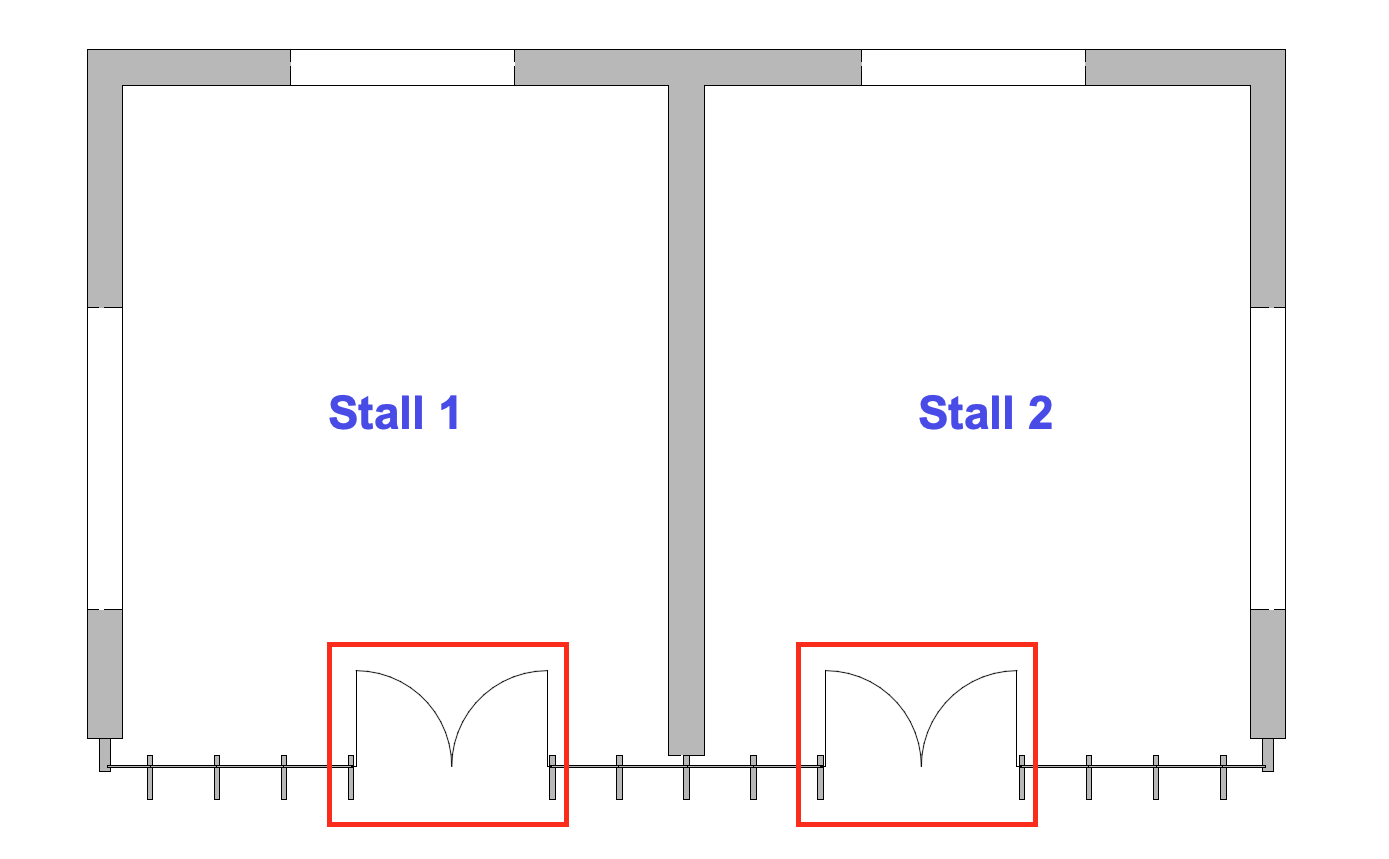

As portas integradas à Parede Cortina parecem não ser afetadas pela configuração das Opções de Visualização do Modelo definida para mostrar apenas a abertura nas plantas de teto refletido. Como posso configurá-las para que fiquem invisíveis?
Solução
As portas integradas às Paredes Cortina são consideradas “Painéis” no Archicad, o que significa que elas não se comportam como portas comuns quando se trata das definições de visibilidade. Para escondê-las na sua planta de teto refletido, siga estas etapas:

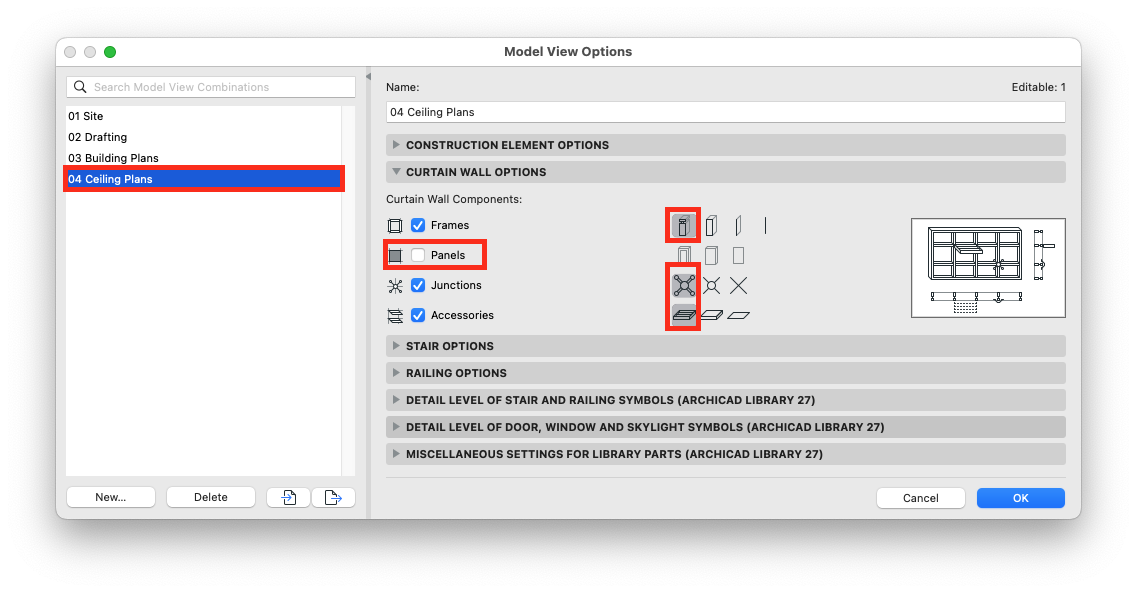

- Acesse Documentação > Vista do Modelo > Opções de Visualização do Modelo > Planta de Forro

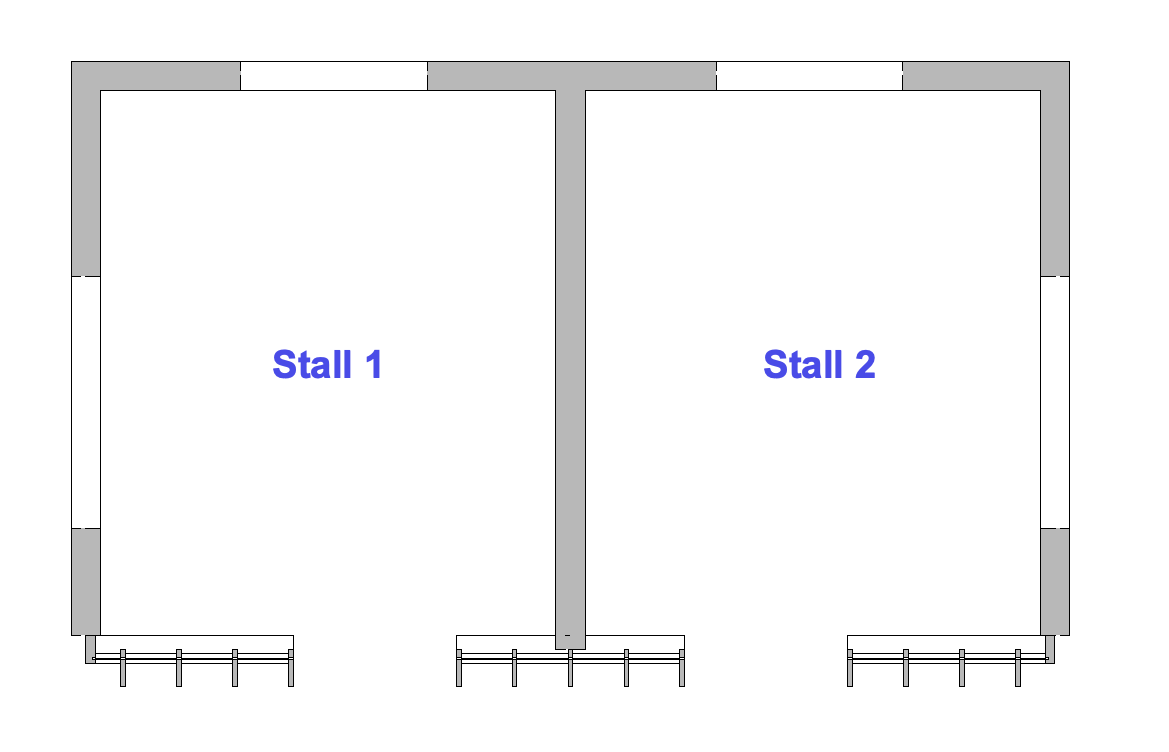

- Na aba Opções Parede Cortina, desmarque a opção Painel. Isso instrui o Archicad a esconder os painéis (que incluem as portas) dentro da Parede Cortina na visualização da planta de forro.
- Certifique-se de que os outros componentes da Parede Cortina, como Imagens, Junções e Acessórios, estejam definidos como Completo. Isso manterá esses elementos visíveis, preservando a integridade da estrutura da planta de forro enquanto oculta os painéis das portas.

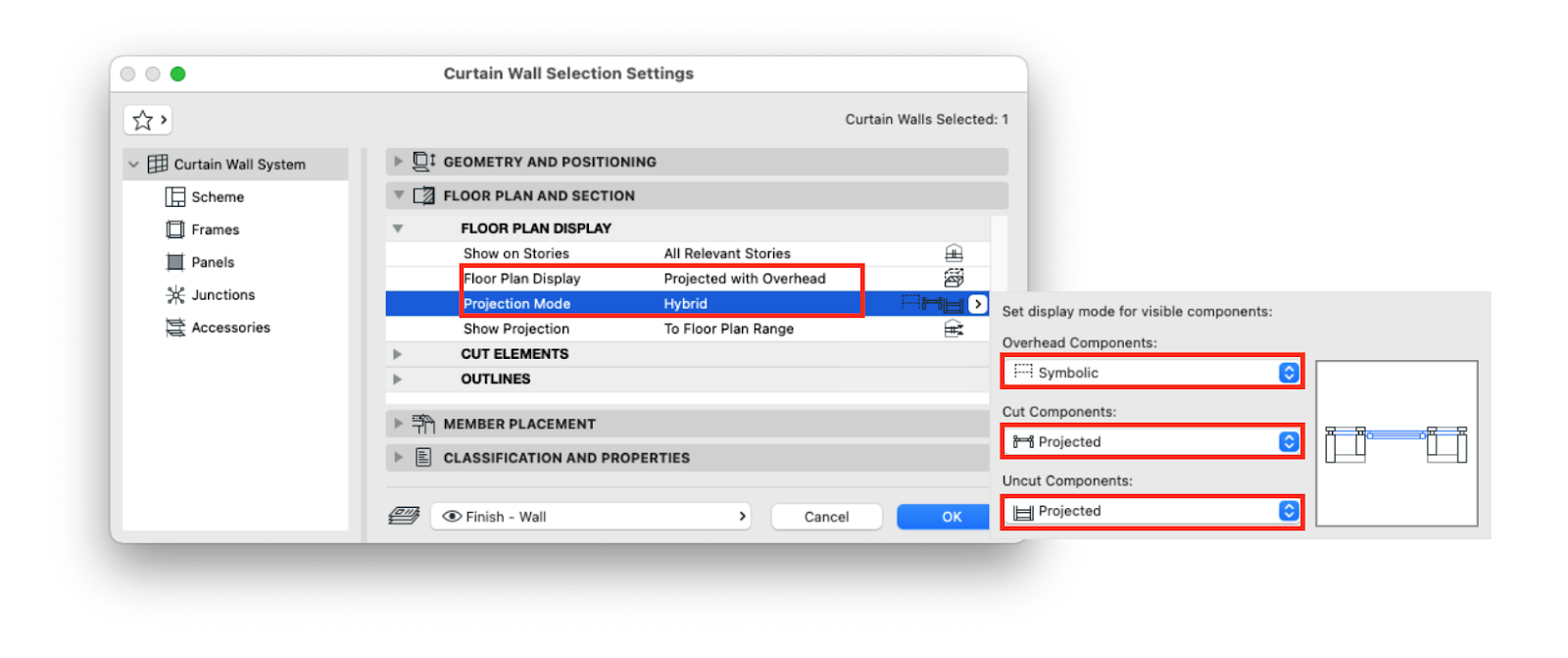

- Selecione a Parede Cortina na planta e abra suas Definições de Seleção da Parede Cortina. Na Visualização em Planta, na aba Planta e Corte, selecione “Vista, Corte e Projeção. Em seguida, defina o Modo de Projeção como “Híbrido” e, depois, modifique o modo de exibição dos componentes visíveis:
- Componentes de Linhas Acima:Simbólica
- Componentes Cortados:Vista e Corte
- Componentes em Vista: Vista e Corte
